[產品型號]：SBGDG-188E [產品名稱]：網絡(luò )智能型電工實驗裝置 [價 格]：元 [在線客服]：

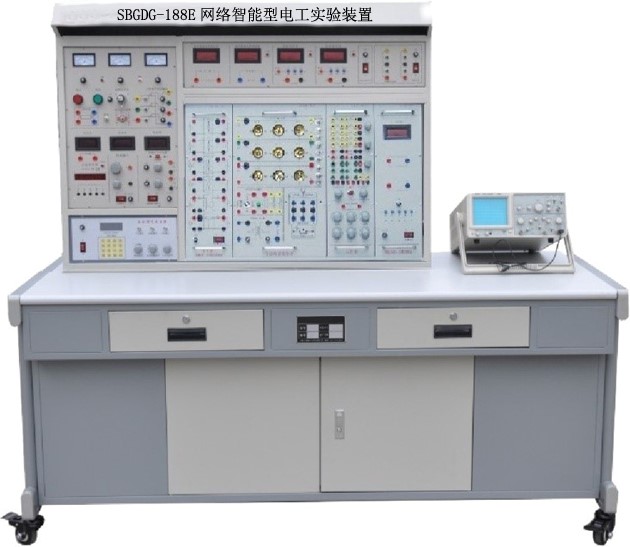

SBGDG-188E網絡(luò )智能型電工實驗裝置

一、功能

1、網絡(luò )智能型電工實驗裝置可提供實驗所需的交流電源、低壓直流電源、可調恒流源、函數信號發生器（含頻率計）、受控源、交直流測量?jì)x表（電壓、電流、功率、功率因數）、各實驗掛箱及電機等。

2、能完成"電工基礎"、"電工學"中的疊加、戴維南、雙口網絡(luò )、諧振、選頻及一、二階電路等實驗。

3、能完成"電路分析"、"電工學"中的單相、三相、日光燈、變壓器、互感器及電度表等實驗。

4、能完成"電機控制"、"繼電接觸控制"及"電力拖動"等課程實驗。

二、技術性能

1、輸入電源：三相四線(或三相五線) 380V±10% 50Hz

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3、外形尺寸：167×73×153cm3

4、裝置容量：＜1.5KVA

三、裝置的配備

裝置主要由電源儀器控制屏、實驗桌、實驗掛箱及三相鼠籠電機等組成。

(一)SBDG-01電源儀器控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、直流電源、恒流源、受控源、數控信號源及各種測試儀表等。具體功能如下：

1、主控功能板

1.1 三相0～450V及單相0～250V連續可調交流電源。配備一臺三相同軸聯動自耦調壓器，規格為1.5KVA/0～450V，克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點�？烧{交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關可分別指示三相電網電壓和三相調壓輸出電壓。

★ 1.2 提供雙路直流程控電源；

1）采用DAC加MOS管恒流輸出，每路輸出0-30V/2A，電壓穩定度≤0.3%，電流穩定度≤0.3%，有短路、過流自動保護功能，設有短路軟截止自動保護和自動恢復裝置。

2）2.7寸TFT液晶屏顯示輸出電壓、輸出電流、負載電壓和負載電流，并且具有恒流提醒功能。

3）采用EC11旋鈕編碼器調節輸出電流和限位電流。

4）上位機設置輸出電流和限位電流，并有實時監視及鎖定和關斷功能。

5）電源效應≤0.01%+3mV

6）負載效應≤0.01%+3mV（I≤1A）/≤0.02%+5mV （I≤3A）。

7）恢復時間≤100us。

8）漣波和噪聲≤1mVrms。

9）溫度系數≤100ppm/℃。

10）工作溫度范圍-20℃～+50℃。

★ 1.3 提供一路0-500mA/12V恒流源；

1）采用DAC加MOS管恒流輸出，負載穩定度≤5×10-4 ，額定變化率≤５×10-4 。

2）2.7寸TFT液晶屏顯示輸出電流值、限位電流和負載電流，且具有恒流提醒功能。

3）采用EC11旋鈕編碼器調節輸出電流和限位電流。

4）上位機設置輸出電流和限位電流，并有實時監視及鎖定和關斷功能。

5）電流效應≤0.2%+3mA。

6）負載效應≤0.05%+3mA。

7）漣波和噪聲：10mA rms。

8）具有輸出防倒灌功能。

9）工作溫度范圍：-20℃～+50℃。

1.4 設有照明220V/30W日光燈一盞，供實驗照明用；還設有220V/30W的日光燈燈管一支，將燈管的四個頭引出以供實驗用。

1.5 實驗管理器：具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄與區分由于接線或操作錯誤所造成的漏電告警、儀表超量程告警等。

★ 2、信號源功能板

1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。

2）2.7寸TFT液晶屏顯示輸出頻率、波形、占空比、幅度、衰減、偏置。

3）正弦波輸出幅度≥10V，輸出阻抗50Ω，失真度<1%（1HZ-- 10KHz）。

4）頻率范圍 1HZ~3MHz, EC11旋鈕編碼器調節。

5）輸出幅度采用EC11旋鈕編碼器調節，正弦波輸出具有20db,40db，60db衰減。

6）方波占空比可調, 調節范圍：5%-95%調節；

7）外測頻功能，頻率計測量范圍1HZ-100MHz，幅度3.3V，具有自動換檔功能。

8）上位機設置函數信號發生器各個參數，并有實時監視及鎖定和關斷功能

9）上升時間≤50。

11）5V正反相單脈沖輸出。

12）工作溫度范圍：-20℃～+50℃。

3、儀表、受控源功能板

★ 3.1 真有效值交流數字電壓表一只

1）測量范圍：0-500V,設置 2V/20V/200V/1000V四量程，量程自動切換,超量程報警。

2）2.7寸TFT液晶屏顯示四位測量值，具有超量程自動提示功能。

3）測量精度：±0.5%+2。

4）抽樣率：5次/秒

5）工作溫度范圍：-20℃～+50℃。

6）上位機具有實時監視及關斷功能。

★ 3.2真有效值交流數字電流表一只

1）測量范圍：0-5A, 設置2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程自動報警功能。

2）2.7寸TFT液晶屏顯示四位測量值，具有超量程提示功能。

3）測量精度：±0.5%+4。

4）抽樣率：5次/秒

5）工作溫度范圍：-20℃～+50℃。

6）上位機具有實時監視及關斷功能。

★3.3 直流電壓表一只

1）測量范圍：0-1000V, 設置2V/20V/200V/1000V四檔量程，具有量程自動切換,超量程自動報警功能。

2）2.7寸TFT液晶屏顯示四位測量值，具有超量程提示功能。

3）測量精度：±0.5%+2。

4）抽樣率：5次/秒

5）工作溫度范圍：-20℃～+50℃。

6）上位機具有實時監視及關斷功能。

★3.4 直流電流表一只，

1）測量范圍：0-5A,設置 2mA/20mA/200mA/5A四檔量程，具有量程自動切換,超量程報警功能。

2）2.7寸TFT液晶屏顯示四位測量值，超量程提示。

3）測量精度：±0.5%+2。

4）抽樣率：5次/秒

5）工作溫度范圍：-20℃～+50℃。

6）上位機具有實時監視及關斷功能。

3.5 受控源CCVS、VCCS兩路，打開電源開關，CCVS、VCCS兩路受控源即可工作，通過適當的連接，即可獲得VCVS、CCCS受控源的功能。此外，還設有±12V兩路直流穩壓電源，并有發光管指示。

4、控制屏掛置掛件的具體方法

控制屏正面右邊設有一個74×48.5cm2 的大凹槽，能容納兩個大掛箱和一個小掛箱。凹槽上、下邊各設有六個螺柱，左右兩邊掛置大的掛箱，中間掛置小的掛箱。掛箱與控制屏采用螺母固定，易于裝卸和運輸。

(二)SBDG-02實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料。右邊設有放置示波器用的可拆卸擱板。

(三)實驗組件掛箱

1、SBDG-03電路基礎實驗箱

提供基爾霍夫定律（可設置三個典型故障點）、疊加原理（可設置三個典型故障點）、戴維南定理、諾頓定理、二端口網絡(luò )、互易定理、R、L、C串聯諧振電路（L用空心電感）、R、C串并聯選頻電路及一階、二階動態電路等實驗。各實驗器件齊全，實驗單元隔離分明，實驗線路完整清晰，驗證性實驗與設計性實驗相結合。

2、SBDG-04交流電路實驗箱

提供單相、三相負載電路、日光燈、變壓器、互感器及電度表等實驗。負載為三個完全獨立的燈組，可連接成Y或△兩種三相負載線路，每個燈組均設有三個并聯的白熾燈羅口燈座(每組設有三個開關控制三個負載并聯支路的通斷)，可插60W以下的白熾燈九只，各燈組設有電流插座；日光燈實驗器件有30W整流器、電容器（1uF/500V、2.2uF/500V、4.7uF/500V）、啟輝器及短接按鈕；互感線圈一組，實驗時臨時掛上，兩個空心線圈L1 、L2 裝在滑動架上，可調節兩個線圈間的距離，并可將小線圈放到大線圈內，配有大、小鐵棒各一根及非導磁鋁棒一根；電度表一只，規格為220V、3/6A，實驗時臨時掛上，其電源線、負載線均已接在電度表接線架的接線柱上，實驗方便；鐵芯變壓器一只（50VA、36V/220V），原副邊均設有保險絲便于電流的測試，可進行變壓器原、副繞組同名端判斷及變壓器應用等實驗。

3、SBDG-05元件箱

設有三組高壓電容（每組1uF/500V、2.2uF/500V 、4.7uF/500V高壓電容各一只），用以改變功率因數實驗；提供實驗所需的各種元件，如電阻、二極管、發光管、穩壓管、電位器及12V燈泡等,還提供十進制可調電阻箱，阻值為0～99999.9Ω/2W。

★ 4、SBDG-06單相智能功率、功率因數表

1）功率測量精度1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。

2）2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。

3）負載類型：L、R、C。

4）測量精度：±0.5%+2。

5）抽樣率：5次/秒

6）工作溫度范圍：-20℃～+50℃。

7）上位機具有實時監視及關斷功能。

★ 5、SBDG-09真有效值交流數字毫伏表

1）測量范圍：0.2mV～600V, 設置200mV、2V、20V、200V、600V五檔量程，具有量程自動切換,超量程自動報警功能。

2）2.7寸TFT液晶屏顯示四位測量值。

3）測量精度：±0.5%+5。

4）頻率范圍：10Hz～600KHz。

5）輸入阻抗：1MΩ，輸入電容≤30pF。

6）抽樣率：5次/秒

7）工作溫度范圍：-20℃～+50℃。

8上位機具有實時監視及關斷功能。

6、SBDG-10受控源(四路)、回轉器、負阻抗變換器

提供流控電壓源CCVS、壓控電流源VCCS、壓控電壓源VCVS、流控電流源CCCS、回轉器及負阻抗變換器等實驗模塊。四組受控源、回轉器、負阻抗變換器均采用標準網絡(luò )符號。

8、實驗連接線

根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，不能混插，大大提高了實驗的安全及合理性。

★9、通信板

1）實驗臺地址范圍0-255。

2）具有WIFI、RJ45、RS485上位機通信接口。

3）上位機與各實驗臺數據交換，接口轉換功能。

4）工作溫度范圍-20℃～+50℃。

★ 10、上位機軟件

1）添加、刪除、配置各實驗臺模塊。

2）實時監測各實驗臺各項模塊實時參數。

3）遠程控制各實驗臺模塊功能開關，按鍵鎖定。

4）軟件用戶登錄管理功能。

四、配置清單（每臺）

SBDG-01	電源儀器控制屏	1套
SBDG-02	實驗桌	1張
SBDG-03	電路基礎實驗掛件	1套
SBDG-04	交流電路實驗掛件	1套
SBDG-05	元件箱	1套
SBDG-06	單相智能功率、功率因數表	1只
SBDG-09	真有效值交流數字毫伏表	1只
SBDG-10	受控源（四咱）、回轉器、負阻抗變換器	1套
	高可靠護套結構手槍插式實驗連接線及配件	1套
