SBXDT-230B模電、數電技術實驗裝置
一、產品的特點：
模電、數電技術實驗臺具有較完善的安全保護措施，較齊全的功能（詳見實驗臺結構簡介）。實驗桌中央配有通用九孔萬能插件板，九孔萬能插件板主體由ABS注塑而成，表面布有九孔成一組相互聯通的插孔，九孔萬能插件板內部?jì)惹?span lang="EN-US">126組銅質九孔一體成型嵌件。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊，元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路，元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊儲存柜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

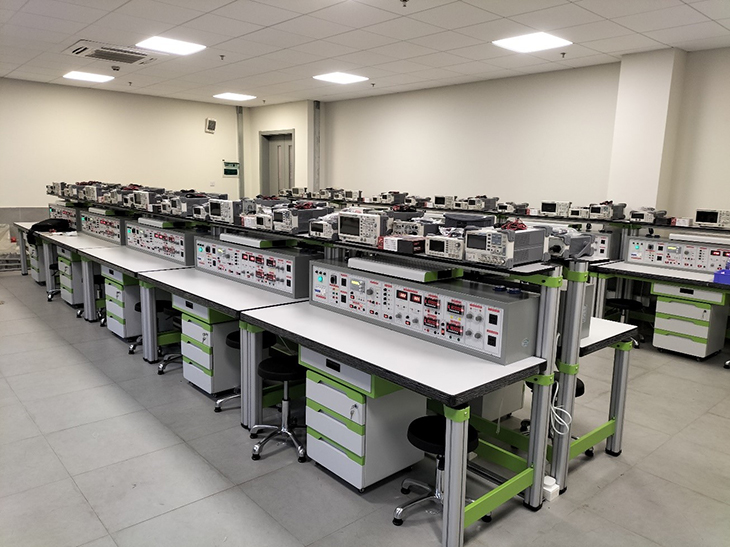

（ 參考圖）
二、適用范圍:
適用于高等院校及要求較高的中專、技校、職業學校，可完成模電、數電等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。
三、模電、數電技術實驗臺主要技術指標：
1、輸入工作電源：?jiǎn)蜗嗳�(xiàn) AC 220V±10% 50Hz
2、整機功率：1.0KW
3、外形規格：160cm*70cm*140cm
4、重 量：150KG
5、絕緣電阻：>5MΩ
6、漏電保護：漏電動作電流≤30mA
四、裝置結構
裝置由實驗主機箱、儀器架、實驗桌（裝有九孔萬能插件板）、移動矮柜、透明創(chuàng )新實驗模塊、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構。各實驗模塊可根據實驗需求自由組合實驗。
（一）實驗主機箱結構與功能：實訓主機箱箱體采用鐵質雙層亞光密紋噴塑結構，鋁質面板。左邊是安全控制、交直流電源、信號源、測量電表等；主機箱控制面板右邊配有多組外部?jì)x器交流工作電源插座。
1.電源及參數
1.1輸入電源:單相三線輸入
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:一臺0.5KVA單相0～250V輸出。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
2.功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量范圍100MHz，自動換檔。
3.單次脈沖:每次可輸出一對正負脈沖。
4.音頻功率放大器：輸入音頻 電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
5.外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA
6.外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。
（二）儀器架：儀器架置于實訓臺頂部，由截面尺寸：70×70mm，由高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件組成（非焊接工藝），外形美觀，結構牢固耐用。
（三）實驗桌結構：
實驗桌規格為1600（長）*700（寬）*1500（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌一桌兩座，實驗桌中央配有通用九孔萬能插件板(尺寸：35×90cm )，九孔萬能插件板主體由ABS注塑而成，表面布有九孔成一組相互聯通的插孔，九孔萬能插件板內部?jì)惹?span lang="EN-US">126組銅質九孔一體成型嵌件（共有1134孔）。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊，元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路；元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。每張臺桌配有一粒膠皮板，保護通用底板與桌面（如需在桌上放置電動機、焊接等）。
實驗桌后面二支截面尺寸70×70mm桌腳向上延伸，與一次成型鋁壓鑄框架連接構件構成（非焊接工藝）牢固的支架，與實訓屏、儀器架、電源控制箱組成一個完整的實訓屏。
（四）透明元件模塊：元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。
（五）儲存柜：配備儲存柜，存放實訓模塊及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。
（六）學生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；
4．防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化，不脫剝，光滑美觀，金屬桌體顏色為灰色。
★（七）配套教學資源（共1套，注：購買20臺以下無此項配置）
1、在線教育課程開放平臺（具有軟件著作權，配1個登錄帳號）:
1）本系統是互通教學多元化管理平臺，將用戶傳統的各個平臺系統實施整合，集中互通管理，解決多平臺、多賬號難以管理、數據庫分散無法集中統計等問題。系統包含了：在線教務管理系統、在線課程資源管理平臺、在線習題庫平臺、在線考試考核平臺、線上視頻課程管理平臺及線上虛擬仿真教學管理平臺，真正意義的一站互通數據集中統計！
2）課程資源：多個微課視頻實拍采集教學視頻素材，后期影視包裝，片頭10秒左右，片尾5秒左右，視頻尺寸不低于1920*1080，視頻格式MP4、FLV等；多個虛擬仿真內容采用unity引擎開發，在pc端win系統上運行（win7、win8、win10，注不包含win xp）軟件。
3）為了教學的統一性要求在線教育平臺與實裝置是同一個生產商！
4）在線教育開放平臺資源庫
①《模擬電子技術》課程
|
分類 |
實項目 |
課程序列號 |
實內容 |
方式 |
|
1 常用半導體器件 |
1.1 半導體的基本知識 |
2 |
PN 結的形成 |
二維動畫 |
|
1.2 二極管 |
5 |
二極管的特性曲線 |
二維動畫 |
|
|
1.3 三極管 |
7 |
三極管內部載流子運動規律 |
二維動畫 |
|
|
9 |
三極管的輸出特性曲線 |
二維動畫 |
||
|
1.6 半導體器件的識別與檢測 |
14 |
二極管的識別與檢測 |
二維動畫 |
|
|
15 |
三極管的識別與檢測 |
二維動畫 |
||
|
2 直流穩壓電源 |
2.1 整流電路 |
19 |
單相整流波形分析 |
二維動畫 |
|
2.2 濾波電路 |
22 |
濾波波形分析 |
二維動畫 |
|
|
2.3 穩壓電路 |
24 |
穩壓電路分析 |
二維動畫 |
|
|
3 基本放大電路 |
3.1 放大電路的基本知識 |
29 |
交、直流變換電路 |
二維動畫 |
|
30 |
放大電路中各電壓電流波形 |
二維動畫 |
||
|
3.2 基本共射極放大電路 |
32 |
Q 點對波形失真的影響（飽和+截止） |
二維動畫 |
|
|
33 |
微變等效變換電路 |
二維動畫 |
||
|
3.3 分壓式偏置共射放大電路 |
35 |
溫度對 Q 點的影響 |
二維動畫 |
|
|
36 |
Q 點穩定的原理 |
二維動畫 |
||
|
39 |
分壓式偏置（含 C 和不含C）的微變變換過程 |
二維動畫 |
||
|
3.4 共集電極放大電路 |
41 |
射極輸出器的微變變換過程 |
二維動畫 |
|
|
4 功率放大電路 |
4.2 互補對稱功率放大電路 |
50 |
基本互補對稱放大電路分析 |
二維動畫 |
|
52 |
互補輸出級的交越失真 |
二維動畫 |
||
|
54 |
OTL 互補對稱放大電路分析 |
二維動畫 |
||
|
5 差動放大電路與集成運算放大器 |
5. 1 基本差動放大電路 |
59 |
差動放大電路的分析 |
二維動畫 |
|
6 放大電路中的反饋 |
6.1 反饋的基本概念 |
64 |
什么是反饋 |
二維動畫 |
|
6.3 負反饋對放大電路性能的影響 |
67 |
減小非線性失真 |
二維動畫 |
|
|
7 集成運算放大器的應用 |
7.1 集成運放的應用基礎 |
71 |
集成運放的特點（含虛短和虛斷） |
二維動畫 |
|
7.2 集成運放的線性應用 |
77 |
單限（含過零）比較器 |
二維動畫 |
|
|
8 正弦波振蕩器 |
8.1 正弦波振蕩電路概述 |
80 |
正弦波振蕩的分析 |
二維動畫 |
|
8.2 RC 正弦波振蕩電路 |
82 |
RC 電路的分析 |
二維動畫 |
②《數字電子技術》課程
|
分類 |
實項目 |
課程序列號 |
實內容 |
方式 |
|
第 1 章數字電路基礎 |
1.5 邏輯函數的卡諾圖化簡法 |
53 |
邏輯函數的卡諾圖化簡法 |
二維動畫 |
|
第 2 章 邏輯門電路 |
2.3 TTL 集成邏輯門電路 |
54 |
TTL 集成邏輯門電路 |
二維動畫 |
|
第 4 章 集成觸發器 |
4.2 主從觸發器 |
55 |
主從觸發器 |
二維動畫 |
|
4.3 邊沿觸發器 |
56 |
邊沿觸發器 |
二維動畫 |
|
|
4.4 CMOS 集成觸發器 |
57 |
CMOS 集成觸發器 |
二維動畫 |
|
|
第 5 章 時序邏電路 |
5.1 時序邏輯電路的分析 |
58 |
同步時序邏輯電路的分析法 |
二維動畫 |
|
5.1 時序邏輯電路的分析 |
59 |
異步時序邏輯電路的分析法 |
二維動畫 |
|
|
第 6 章 脈沖波形的產生與整形電路 |
6.3 多諧振蕩器 |
60 |
多諧振蕩器 |
二維動畫 |
|
6.4 施密特觸發器 |
61 |
施密特觸發器 |
二維動畫 |
|
|
6.5 555 定時器及其應用 |
62 |
555 定時器及其應用 |
二維動畫 |
③《電子產品設計制作》課程
|
分類 |
實項目 |
課程序列號 |
實內容 |
方式 |
|
項目一 智能電子時鐘 |
任務一 任務分析 |
7 |
數碼管結構 |
二維動畫 |
|
8 |
共陽數碼管字形碼 |
二維動畫 |
||
|
11 |
共陰數碼管字形碼 |
二維動畫 |
||
|
任務三 程序設計 |
28 |
電子時鐘效果演示 |
二維動畫 |
|
|
項目二 電子秤 |
任務一 任務分析 |
38 |
稱重傳感器工作原理 |
二維動畫 |
|
40 |
電子秤效果演示 |
三維動畫 |
||
|
項目三 電子尋跡小車 |
任務一 任務分析 |
51 |
電機驅動 |
二維動畫 |
|
53 |
電機調速 |
二維動畫 |
||
|
55 |
紅外尋跡原理 |
二維動畫 |
||
|
57 |
紅外避障原理 |
二維動畫 |
||
|
58 |
小車尋跡效果演示 |
三維動畫 |
||
|
59 |
小車避障效果演示 |
三維動畫 |
||
|
60 |
超聲波測距原理 |
三維動畫 |
||
|
任務三 程序設計 |
74 |
小車前進 |
三維動畫 |
|
|
75 |
小車后退 |
三維動畫 |
||
|
77 |
小車轉彎 |
三維動畫 |
||
|
79 |
小車調速 |
三維動畫 |
④《嵌入式技術應用》課程
|
分類 |
實項目 |
課程序列號 |
實內容 |
方式 |
|
教學項目 1 |
任務 1 |
2 |
認識 STM32 固件庫 |
二維動畫 |
|
3 |
STM32 固件庫關鍵子目錄和文件 |
二維動畫 |
||
|
任務 2 |
6 |
嵌入式系統 |
二維動畫 |
|
|
7 |
ARM Cortex-M3 處理器 |
二維動畫 |
||
|
8 |
STM32 系列處理器 |
二維動畫 |
||
|
教學項目 2 |
任務 1 |
11 |
認識 STM32 的 I/O 口 |
三維動畫 |
|
12 |
STM32 的GPIO初始化和輸入輸出庫函數 |
二維動畫 |
||
|
15 |
Cortex-M3 工作模式及狀態 |
二維動畫 |
||
|
16 |
Cortex-M3 寄存器組 |
二維動畫 |
||
|
17 |
Cortex-M3 特殊功能寄存器組 |
二維動畫 |
||
|
任務2 |
20 |
STM32 相關結構體 |
二維動畫 |
|
|
22 |
Cortex-M3 處理器結構 |
三維動畫 |
||
|
23 |
STM32 系統結構 |
三維動畫 |
||
|
24 |
STM32 時鐘配置 |
三維動畫 |
||
|
教學項目 3 |
任務 1 |
26 |
認識數碼管 |
三維動畫 |
|
28 |
數碼管靜態顯示電路硬件連接 |
三維動畫 |
||
|
31 |
認識Coretex-M3 存儲器 |
三維動畫 |
||
|
32 |
Cortex-M3 存儲器映射 |
三維動畫 |
||
|
33 |
STM32 存儲器映射 |
三維動畫 |
||
|
任務 1 |
36 |
數碼管動態掃描顯示電路硬件連接 |
三維動畫 |
|
|
38 |
位帶區與位帶別名區 |
二維動畫 |
||
|
39 |
位帶操作 |
二維動畫 |
||
|
教學項目 4 |
任務 1 |
43 |
認識嵌入式應用技術與開發的核心板 |
三維動畫 |
|
48 |
GPIO 寄存器地址映射 |
二維動畫 |
||
|
49 |
端口復用使用 |
二維動畫 |
||
|
50 |
端口復用重映射 |
二維動畫 |
||
|
任務 2 |
52 |
STM32 中斷通道 |
三維動畫 |
|
|
53 |
STM32 外部中斷 |
三維動畫 |
||
|
54 |
STM32 中斷優先級 |
三維動畫 |
||
|
55 |
STM32 外部中斷編程 |
二維動畫 |
||
|
教學項目 5 |
任務 1 |
59 |
SBsTick 定時器 |
三維動畫 |
|
60 |
庫函數中的 SBsTick 相關函數 |
二維動畫 |
||
|
61 |
SBsTick 的關鍵函數編寫 |
二維動畫 |
||
|
任務 2 |
63 |
認識 STM32 定時器 |
三維動畫 |
|
|
64 |
STM32 定時器與定時相關的寄存器 |
二維動畫 |
||
|
65 |
STM32 定時器相關的庫函數 |
二維動畫 |
||
|
任務 3 |
68 |
STM32 的 PWM 輸出相關寄存器 |
二維動畫 |
|
|
69 |
STM32 的 PWM 輸出編程思路 |
二維動畫 |
||
|
70 |
STM32 的 PWM 輸出相關庫函數 |
二維動畫 |
||
|
教學項目 6 |
任務 1 |
73 |
串行通信基本知識 |
三維動畫 |
|
74 |
STM32 的USART 串口 |
三維動畫 |
||
|
75 |
STM32 串口的相關寄存器 |
二維動畫 |
||
|
76 |
STM32 串口相關函數 |
二維動畫 |
||
|
任務 2 |
79 |
認識WIFI 通信模塊 |
三維動畫 |
|
|
81 |
認識 Zigbee 通信模塊 |
三維動畫 |
||
|
82 |
ZigBee 通信模塊使用 |
二維動畫 |
||
|
教學項目 7 |
任務 1 |
83 |
STM32 模數轉換簡介 |
二維動畫 |
|
84 |
STM32 的 ADC 結構 |
三維動畫 |
||
|
85 |
STM32 模數轉換相關寄存器 |
二維動畫 |
||
|
86 |
STM32 的 ADC 設置 |
二維動畫 |
||
|
任務 2 |
87 |
ADC 相關的庫函數 |
二維動畫 |
2、仿真教學軟件：
2.1、無紙化考核平臺（基于云平臺無紙化理論試題庫考試系統）（要求具有軟件著作權，網絡(luò )版）
1）用戶登錄；
2）用戶注冊；
3）用戶管理
3.1用戶查詢
3.2添加用戶
3.3修改用戶
3.4用戶刪除
4）.級別管理
4.1級別查詢
4.2添加級別
4.3修改級別
4.4刪除級別
5）.題庫類別管理
5.1 題庫類別查詢
5.2 添加題庫類別
5.3 修改題庫類別信息
5.4 刪除題庫類別信息
6）.題庫管理
6.1 題庫查詢
6.2 添加單項選擇題
6.3 添加多項選擇題
6.4 添加判斷題信息
6.5 導入Excel題目信息
6.6 題目信息修改
6.7 刪除題目信息
7）. 試卷管理
7.1 試卷查詢
7.2 添加試卷
7.3 自動抽題
7.4手動組卷
7.5 編輯試卷
7.6 刪除試卷
7.7 啟用試卷
7.8 打印試卷
8）.模擬成績
8.1模擬成績查詢
8.2模擬成績詳細
8.3導出成績
9）. 實戰成績
9.1實戰成績查詢
9.2導出實戰成績
10）.在線考試
11）.歷史成績（歷史模擬成績查看、歷史實戰成績查看）
2.2、電子儀表儀器仿真教學軟件（網絡(luò )版、具有軟件著作權）
一、產品概述
本產品依據《電子設備裝接工國家職業標準》、教育部有關專業電子技能練教學大綱與中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實和鑒定設備通用技術規范》而設計，包含常用電子測量?jì)x器、信號（函數信號、高頻信號、彩色電視信號）發生器、電子電壓表（毫伏表、數字萬用表）、電子計數器、雙蹤示波器、掃頻儀等六類儀器，每類儀器設有儀器簡介、面板介紹、使用方法、仿真實等4個學習任務。具有職業性、情境性、交互性、工藝性、智能性。本產品性能價格比高，是電子技術仿真實室必備的主體軟件。
二、實項目
|
電子儀表儀器仿真教學軟件 |
項目名稱 |
實任務 |
|
項目一：測量基礎知識 |
任務一測量概述及數據處理 |
|
|
任務二電子測量 |
||
|
任務三電子測量?jì)x器 |
||
|
項目二： 萬用表 |
任務一指針式萬用表 |
|
|
任務二數字萬用表 |
||
|
項目三： 毫伏表 |
任務一AS2173D型毫伏表 |
|
|
任務二DF1930A數字毫伏表 |
||
|
項目四： 兆歐表 |
任務一兆歐表 |
|
|
項目五： 頻率計 |
任務一HC-F1000L頻率計 |
|
|
項目六： 信號發生器 |
任務一SG1646A多功能函數信號發生器 |
|
|
任務二GRG-450B高頻信號發生器 |
||
|
任務三低頻信號發生器 |
||
|
項目七：示波器 |
任務一模擬示波器 |
|
|
任務二數字示波器 |
||
|
項目八： 掃頻儀 |
任務一掃頻儀 |
2.3、模擬電子技術仿真教學軟件（網絡(luò )版、具有軟件著作權）
軟件要求：本產品是依據教育部、人力資源和社會(huì )保障部有關課程大綱、中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實和鑒定設備通用技術規范》而設計，內容包括模擬電子技術實驗實常開設的延時電路等共18個實驗實項目（詳見實項目）。每個項目根據實需要，設置了數量不等的實任務。例如單管放大項目設計了實目的、實器件、實電路、電路原理、器件布局、通電測試、故障檢測等任務，以便操作者循序漸進地得到練。本軟件采用三維動畫與二維交互動畫編程相結合技術，基于職場環境與工作過程，具有很強的職業性、情景性、過程性、交互性、智能性。
技術參數：
包含十八大實模塊：延時電路、穩壓電源、整流濾波電路、單管放大、可控硅調光、二極管整流電路、串聯穩壓電源、延時開關、電流負反饋電路、電壓負反饋電路、單項可控硅整流電路、差分放大可調穩壓電路、運算放大電路、運算放大器的應用、脈沖式充電電路、整流電路、溫度傳感器、光敏傳感器檢測。
4、數字電子技術仿真教學軟件（網絡(luò )版、具有軟件著作權）
軟件要求：本產品依據教育部有關課程大綱、中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實和鑒定設備通用技術規范》而設計，內容包括數字電子技術課程常開設的與非門電路、異步計數器的級聯、定時交流開關、多地單鍵控制、同步計數器、信號比較輸出報警檢測等共7個實驗實項目，每個項目根據實需要，設置了數量不等的實任務，以便操作者循序漸進地得到練。
本軟件采用三維動畫與二維交互動畫編程相結合技術，基于職場環境與工作過程，具有很強的職業性、情景性、過程性、交互性、智能性。
技術參數：
包含七大實模塊：與非門電路、異步計數器的級聯、定時交流開關、計數調光開關、多地單鍵控制、同步計數器、信號比較輸出報警檢測。
五、實驗項目：
(1)模擬部分
1．二極管的正、反相特性
2．晶體三極管的輸入、輸出特性
3．晶體管共射極單管放大器
4．兩級阻容耦合放大電路
5．負反饋對放大器性能的影響
6．場效應管放大器
7．差動放大電路
8．運算放大器指標測試
9．集成運算放大器的基本應用 (多種模擬運算電路)
10．集成運算放大器非線性應用（多種波形發生器）
11．變壓器耦合推挽功率放大器
12．0TL功率放大器
13．集成功率放大器
14．單相橋式整流電路
15．串聯型晶體管直流穩壓電源
(設計性實驗)
16．集成直流穩壓電源
17．單結晶體管特性
18．單結晶體管觸發電路
19．晶閘管簡單測試
20．晶閘管可控整流電路
利用上述20項實驗元器件還可完成下面實驗項目
l．電壓負反饋偏置電路
2．分壓式電流負反饋偏置電路
3．用二極管穩定工作點
4．共基極放大電路
5．共集電極放大電路
6．共源極基本放大電路
7．場效應管共漏極電路
8．場效應管共柵極電路
9．單管阻容放大電路
10．變壓器耦合放大電路
11．甲類功率放大電路
12．串聯電流負反饋電路
13．串聯電壓負反饋電路
14．并聯電壓負反饋電路
15．并聯電流負反饋電路
16．共基共射極放大電路
17．自舉射極輸出電路
18．NPN一PNP直接耦合放大電路
19．用負反饋消除自激振蕩
20．晶體管開關作用
21．變壓器反饋式振蕩電路
22．電容三點式振蕩電路
23．電感三點式振蕩電路
24．差動放大電路的基本形式
25．長尾式差動放大電路
26．雙電源長尾式差動放大電路
27．運放用作交流比例放大
28．反相輸入保護措施
29．同相輸入保護措施
30．電源極性錯接的保護
31．RC高通電路
32．利用三極管來保護器件
33．差動輸入運算電路
34．快速積分電路
35．模擬一階微分方程電路
36．模擬二階微分方程電路
37．基本對數運算電路
38．實用微分電路
39．反對數放大基本電路
40．簡單的過零比較電路
41．利用二級管作為上限檢測幅度選擇電路
42．下限幅度選擇電路
43．RC無源網絡(luò )的低通濾波電路
44．同相輸入一階低通濾波電路
45．反相輸入一階低通濾波電路
46．簡單的二階RC濾波電路
47．典型二階RC有源低通濾波電路
48．典型二階高通有源濾波電路
49．基本帶通濾波電路
50．典型帶通濾波電路
51．矩型波振蕩電路
52．寬度可調的矩形波發生器
53．幅頻可調的鋸齒波發生器
54．單相半波整流電路
55．單相全波整流電路
56．電容濾波電路
57．電容濾波帶電阻負載
58．RC濾波電路
59．基本LC濾波電路
60．二倍壓整流電路
61．三倍壓整流電路
62．基本穩壓電路
63．基本調整管穩壓電路6
64．具有放大環節的穩壓電路
65．單相半波可控硅整流
66．電子調壓電路
67．電子催眠器一一趣味性實驗一
68．電子門鈴電路一一趣味性實驗二
69．電子報警電路一一趣味性實驗三
(2)數字部分
l．TTL集成邏輯門的參數測試
2．CM0S邏輯門的參數測試
3．TTL集成電極開路門與三態輸出門的應用
4．與、非、或、與非門電路實驗
5．半加器電路實驗
6．全加器電路實驗
7．RS觸發器實驗
8．D觸發器實驗
9．JK觸發器實驗
10．T觸發器實驗
11．JK型觸發器轉換成D觸發器
12．D型觸發器轉換成JK觸發器
13．計數器實驗
14．MSI移位寄存器及其應用
15．譯碼器及其變換方式
16．MSI數據選擇器及邏輯設計
17．微分型單穩態電路
18．環形多諧振蕩器
19．利用門電路構成編碼器分配器、選擇器
20．組合電路的設計之一一一編碼轉換
21．組合電路的設計之二一一顯示電路
22．同步時序電路的設計
23．計算機時序電路的設計
24．集成定時器測試及應用
25．CM0S集成A/D、D/A轉換電路實驗
26．二極管非門、或非門電路
27．三極管非門、與非門、或非門電路
28．異步十進制減法計數器
29．異步十進制加法計數器
30．綜合能力培訓實驗一一電子秒表
六、模電數電實驗裝置配置清單（每臺）
|
（一）實驗元件 |
|||
|
元 件 盒 名 稱 |
型 號 |
數 量 |
備 注 |
|
電阻創(chuàng )新透明元件盒 |
4Ω |
1 |
2W |
|
電阻創(chuàng )新透明元件盒 |
5.1Ω |
2 |
2W |
|
電阻創(chuàng )新透明元件盒 |
8Ω |
1 |
2W |
|
電阻創(chuàng )新透明元件盒 |
10Ω |
1 |
2W |
|
電阻創(chuàng )新透明元件盒 |
16Ω |
1 |
2W |
|
電阻創(chuàng )新透明元件盒 |
20Ω |
1 |
1W |
|
電阻創(chuàng )新透明元件盒 |
30Ω |
1 |
1W |
|
電阻創(chuàng )新透明元件盒 |
51Ω |
2 |
1W |
|
電阻創(chuàng )新透明元件盒 |
75Ω |
1 |
1W |
|
電阻創(chuàng )新透明元件盒 |
100Ω |
2 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
120Ω |
1 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
150Ω |
1 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
200Ω |
1 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
240Ω |
1 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
300Ω |
2 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
330Ω |
1 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
470Ω |
1 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
510Ω |
2 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
620Ω |
1 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
650Ω |
1 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
1K |
2 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
1.5K |
1 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
2K |
2 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
2.4K |
2 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
2.7K |
1 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
3K |
2 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
3.3K |
1 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
3.9K |
1 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
4.3K |
1 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
4.7K |
2 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
5.1K |
3 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
6.8K |
2 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
7.5K |
1 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
9.1K |
1 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
10K |
5 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
13K |
2 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
15K |
1 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
20K |
2 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
30K |
1 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
36K |
1 |
/8W |
|
電阻創(chuàng )新透明元件盒 |
39K |
1 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
47K |
1 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
51K |
1 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
68K |
1 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
100K |
2 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
150K |
1 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
200K |
2 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
300K |
1 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
470K |
1 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
510K |
1 |
1/8W |
|
電阻創(chuàng )新透明元件盒 |
1M |
1 |
1/8W |
|
電位器透明元件盒 |
470Ω |
1 |
1/2W |
|
電位器透明元件盒 |
1K |
2 |
1/2W |
|
電位器透明元件盒 |
4.7K |
1 |
1/2W |
|
電位器透明元件盒 |
10K |
1 |
1/2W |
|
電位器透明元件盒 |
47K |
1 |
1/2W |
|
電位器透明元件盒 |
100K |
1 |
1/2W |
|
電位器透明元件盒 |
470K |
2 |
1/2W |
|
電位器透明元件盒 |
1M |
1 |
1/2W |
|
電解電容透明元件盒 |
0.1uF |
1 |
16V |
|
電解電容透明元件盒 |
4.7uF |
1 |
16V |
|
電解電容透明元件盒 |
10uF |
3 |
16V |
|
電解電容透明元件盒 |
33uF |
1 |
16V |
|
電解電容透明元件盒 |
47uF |
2 |
25V |
|
電解電容透明元件盒 |
100uF |
3 |
35V |
|
電解電容透明元件盒 |
220uF |
1 |
35V |
|
電解電容透明元件盒 |
470uF |
1 |
35V |
|
瓷片電容透明元件盒 |
300P |
1 |
63V |
|
瓷片電容透明元件盒 |
1000P |
2 |
63V |
|
瓷片電容透明元件盒 |
4700P |
1 |
63V |
|
瓷片電容透明元件盒 |
0.01uF |
3 |
63V |
|
瓷片電容透明元件盒 |
0.1uF |
2 |
63V |
|
瓷片電容透明元件盒 |
0.47uF |
1 |
63V |
|
瓷片電容透明元件盒 |
1uF |
1 |
250V |
|
瓷片電容透明元件盒 |
2uF |
1 |
250V |
|
音頻輸入變壓器透明元件盒 |
|
1 |
|
|
音頻輸出變壓器透明元件盒 |
|
1 |
|
|
變壓器元件盒 |
220/6V.6V.24V |
1 |
8W |
|
電感透明元件盒 |
8Ω |
1 |
|
|
電感透明元件盒 |
390uH |
1 |
|
|
二極管透明元件盒 |
4007 |
4 |
|
|
二極管透明元件盒 |
2AP9 |
1 |
|
|
發光二極管透明元件盒 |
|
2 |
|
|
穩壓二極管透明元件盒 |
2CW54 |
2 |
|
|
穩壓二極管透明元件盒 |
2CW76 |
1 |
|
|
光敏二極管透明元件盒 |
|
1 |
|
|
晶振透明元件盒 |
10M |
1 |
|
|
場效應管透明元件盒 |
3DJ6 |
1 |
|
|
單結管透明元件盒 |
BT33 |
1 |
|
|
晶閘管透明元件盒 |
KP1 |
1 |
|
|
三極管透明元件盒 |
3DG6 |
2 |
|
|
三極管透明元件盒 |
3DG12 |
2 |
|
|
三極管透明元件盒 |
3AX31 |
1 |
|
|
三極管透明元件盒 |
3DA1 |
1 |
|
|
三端穩壓透明元件盒 |
7805 |
1 |
|
|
指示燈(信號燈)透明元件盒 |
|
1 |
12V |
|
開關透明元件盒 |
|
2 |
|
|
喇叭透明元件盒 |
8Ω/0.2W |
1 |
|
|
繼電器透明元件盒 |
6V |
1 |
|
|
直流電表元件盒 |
±100uA |
1 |
|
|
直流表元件盒 |
1000uA |
1 |
|
|
直流電表透明元件盒 |
5mA |
1 |
|
|
電平開關和邏輯電平指示元件盒 |
|
2 |
16位 |
|
七段譯碼器 |
3組七段譯碼器及對應譯碼顯示數碼管 |
1 |
|
|
集成座元件盒 |
14腳 |
4 |
|
|
集成座元件盒 |
16腳 |
2 |
|
|
集成座元件盒 |
20腳 |
1 |
|
|
集成座元件盒 |
28腳 |
1 |
|
|
集 成 運 放 |
UA741 |
2 |
|
|
定 時 器 |
NE555 |
1 |
|
|
功率放大器 |
LA4101 |
1 |
|
|
數模轉換器 |
DAC0832 |
1 |
|
|
模數轉換器 |
ADC0809 |
1 |
|
|
TTL與非門 |
74LS00 |
1 |
|
|
TTL集電極開路與非門 |
74LS03 |
1 |
|
|
TTL非 門 |
74LS04 |
1 |
|
|
TTL與 門 |
74LS08 |
1 |
|
|
TTL三輸入與門 |
74LS11 |
2 |
|
|
TTL四輸入與非門 |
74LS20 |
1 |
|
|
TTL或 門 |
74LS32 |
1 |
|
|
TTL觸發器 |
74LS74 |
2 |
|
|
TTL異或門 |
74LS86 |
1 |
|
|
JK觸發器 |
74LS112 |
1 |
|
|
緩 沖 器 |
74LS125 |
1 |
|
|
譯 碼 器 |
74LS138 |
2 |
|
|
數據選擇器 |
74LS153 |
1 |
|
|
計 數 器 |
74LS160 |
2 |
|
|
計 數 器 |
74LS161 |
1 |
|
|
D觸發器 |
74LS175 |
1 |
|
|
加減計數器 |
74LS192 |
2 |
|
|
移位寄存器 |
74LS194 |
1 |
|
|
計 數 器 |
74LS196 |
3 |
|
|
CMOS與非門 |
CD4011 |
1 |
|
|
（二）工 具 |
|||
|
尖 嘴 鉗 |
|
1 |
|
|
螺 絲 刀 |
-+各一 |
2 |
|
|
剝 線 鉗 |
|
1 |
|
|
連 接 線 |
電子香蕉插頭線 |
30 |
|
|
（三）其 他 |
|||
|
主機箱 |
|
1套 |
|
|
實驗桌 |
含儀器架 |
1張 |
|
|
儲存柜 |
|
1個 |
|
|
學生凳 |
|
2張 |
|
|
防 腐 皮 |
|
1塊 |
|
