2023年3月19日機電綜實訓PLC考核平臺,機電綜實訓考核設備

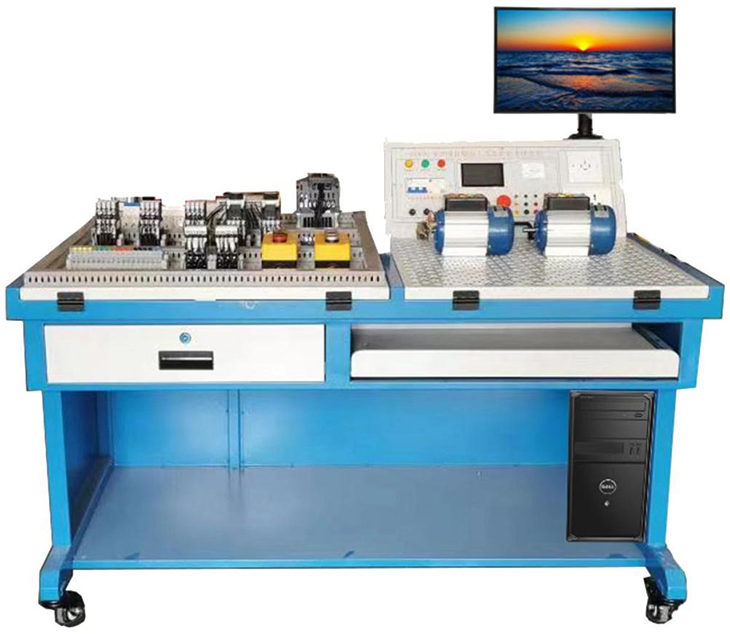

SBWDG-02F機電綜實訓PLC考核平臺

一、機電綜實訓考核裝置概述

機電綜實訓PLC考核平臺、機電綜實訓考核平臺、隨著制造業轉型升級的快速推進，企業對機電專業技術技能型人才的需求也隨著改變，企業更需要具備機電設備的使用、調試和維護綜合能力，能從事機電設備產品的檢測、使用、維護與管理等工作崗位能力的人才，如何為制造企業培養具備機電專業綜合能力的專業人才，如何有效評價機電專業人才是否具備相應的綜合技術技能，就顯得非常重要。

SBWDG-02F機電綜合實訓考核平臺是為滿足機電專業人才培養和考核需求，以學生綜合職業能力發展為主線，遵循技術技能型人才成長規律，滿足機電專業通用性技能學習實訓的基礎上，融入技能評價、信息化考核系統、機械裝配虛擬仿真平臺等的實用功能，一方面完成學生的技能訓練功能，一方面可以用于學生的技能評價。

二、機電綜合實訓考核裝置構成

機電綜合實訓考核平臺由智能電源管理模塊、電氣考核模塊、電氣實訓模塊、電氣接線智能檢測軟件、PLC程序智能檢測軟件等組成，各模塊之間相互配合可完成對電機基礎實訓電路的訓練測試、自動接線檢測、成績歸檔等內容，滿足機電專業電氣實訓考核的要求。

三、產品參數

1、交流電源：三相五線 AC 380 V±10% 50Hz；

2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；

3、外形尺寸：長×寬×高=1400mm×860mm×1010mm；

4、整機功耗：≤1.8 kVA；

5、安全保護措施：設備具有接地保護、漏電保護功能，安全性符合相關的國標標準。

四、設備功能

1、實驗室智慧用電模塊

智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡(luò )的情況下，教室整套智能電源管理系統可離線獨立運行。

智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！設備時間管理包含年月日時間的顯示�？稍O備相應過溫、短路、過流、過壓、欠壓、失壓、功率限定等7大保護功能數值。

2）手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；后臺查看報警日志、操作日志、故障日志等。用戶可進行遠程在線報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。

3）PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。

2、電氣考核模塊

功能特點：多種實訓電路、多角度調節機構、自由剎車系統、智能接線檢測

該模塊為裝置電氣考核模塊，用于學生電氣接線實訓和考核�？己四K采用三菱FX3U-32MR PLC主機、三菱變頻器FR-E740、國內一線品牌的電器元件（空氣開關、熔斷器、交流接觸器、中間繼電器、時間繼電器、熱繼電器、行程開關、按鈕、指示燈、接線端子等）、通用安裝板、角度調試機構等構成，具體功能如下：

▲多種實訓電路：可選配不同器件進行組合成多種類型的實訓電路，完成不同實訓內容。

▲多角度調節：角度調試機構根據人體工程學設計，通用安裝板可在0-90度調節安裝角度，學生可以根據身高和操作習慣進行角度調節，符合人機工程需求。

▲自由剎車系統：操作過程只需要輕輕按壓考核板左側的調節把手即可控制考核板的升降，可在0-90度內任意�？�，方便實用。

▲智能接線檢測：學生選取不同器件完成不同實訓電路的接線，接線完成后，可將接線信息反饋給軟件平臺，完成接線情況的檢測。

3、電氣實訓模塊

該模塊為開放式網孔板，用于電氣安裝接線實訓，包含通用網孔板、角度調試機構、電氣器件等構成�？梢宰寣W(xué)生更好的掌握電氣的設計、安裝、調試與優化等技能，具體功能如下：

▲安裝便捷:模塊采用網孔板式結構，安裝快捷、方便、空間利用率高。

▲多角度調節:角度調試機構根據人體工程學設計，通用安裝板可在0-90度多檔位手動調節安裝角度，學生可以根據身高和操作習慣進行角度調節，符合人機工程需求。

▲自由搭建多種實訓電路:學生可以根據不同類型的電路選擇所需器件在該模塊上進行日常的器件安裝與電氣回路的接線。

4、電氣接線智能檢測平臺

該模塊為裝置的電氣檢測軟件平臺，主要由檢測模式和正常模式組成。通過該平臺學生可以了解自己所掌握的設備電氣接線情況、接線錯誤區域，從而更好的學習電氣方面有關知識。其功能特點如下：

▲智能檢測及錯誤診斷：自動判斷選手接線情況，可實現對選手接線的接線次數、接線數量、接對數量進行統計，指示學生接線有無錯誤。

▲接線信息可視化顯示：當判斷三次后，將選手接線情況進行可視化顯示，錯誤接線部分標為紅色，指出接線錯誤點，無錯誤時不標注紅色。

▲供電保護功能：軟件根據界限結果進行電路保護，當選手接線錯誤后，設備考核供電不提供供電輸出，當判斷學生接線正確時輸出，實現了對學生以及設備器件的保護。

5、PLC程序檢測軟件平臺

特點：程序檢測

該模塊為裝置的PLC程序檢測軟件平臺，選手接線完成后，編寫PLC程序并下載至PLC中，進行設備調試。在調試過程中，該平臺可實現以下功能：

▲程序檢測：在調試過程中，可實現對PLC程序輸入輸出點的檢測，判斷I/O是否與要求的I/O一致，是否輸出，題目要求的功能是否實現。

序號	部件或器件名稱	型號	數量
1	實訓桌	尺寸1400mm860mm1010mm包含兩套角度調節支撐機構、實訓操作板	1臺
2	智能電源控制模塊	電源控制模塊、RFID射頻識別模塊、交流接觸器	1套
3	PLC主機	FX3U-32MR	1套
4	漏電開關	3P+N	1只
5	空氣開關	4P	1只
6	熔斷器	RT18-32 2P	1只
7	熔斷器	RT18-32 3P	1只
8	交流接觸器	CJX2-0910220V	5只
9	輔助觸頭	F4-22	3只
10	時間繼電器	220V	2只
11	熱繼電器		2只
12	熱繼電器座		2只
13	按鈕開關盒	3位	2只
14	按鈕（不帶燈）	黃、綠、紅	3只
15	指示燈	黃、綠、紅	3只
16	雙用接線端		18只
17	行程開關		2只
18	變頻器	三菱FR-E740	1只
19	三相鼠籠式異步電動機	JW5024	2套
20	配套工具	尖嘴鉗（160mm）、剝線鉗、壓線鉗、斜口鉗（160mm）、十字螺絲刀（3寸）、一字螺絲刀（3寸）、十字螺絲刀（3×75mm）、一字螺絲刀（3×75mm）、剪刀	1套
21	設備使用說明書		1套
22	電腦	I5-9500/4G/1T/光驅/19.5寸	1套
