2023年2月11日
SB-WXG通用型維修電工技能實訓考核裝置
一、概述
高性能高級維修電工及技能培訓考核實訓裝置是根據勞動和社會(huì )保障部頒發的"工人等級標準"和"職業技能鑒定"的要求而設計的，它適用于《初級維修電工》、《中級維修電工》和《高級維修電工》《電工電子實訓》《機床電路高級考核》等教材要求的電氣控制線路，通過裝置配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能，具有針對性、實用性、科學性和先進性，它能滿足技師技術及中、高級維修電工考核大綱的要求，是各勞動職業技能鑒定部門、大中專院校、技校中、高級維修電工技能考核的理想設備。

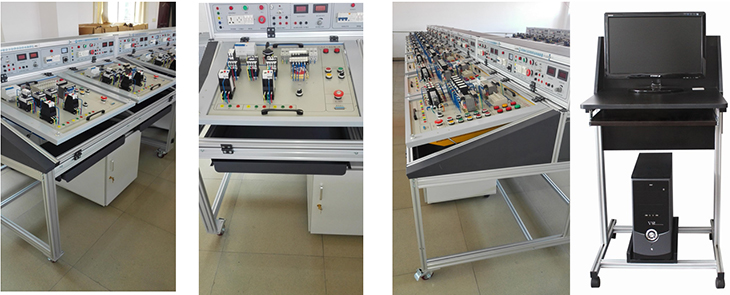

參考圖片（電腦用戶自配）
二、電工及技能培訓考核實訓裝置特點：
1.電氣控制線路元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，便于擴展功能或開發新實訓，操作內容的選擇具有典型性和實用性；
2.操作臺只需三相四線的交流電源，即可投入使用；
3.技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動系統,
并可滿足維修電工的安裝、調試、故障分析及排除的技術要求；
4.裝置設有電壓型和電流性漏電保護器，能確保操作者的人生安全；
5.所有元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；
6.通過走線槽進行走線，進行工藝布線訓練。
三、高性能高級維修電工及技能培訓考核實訓裝置技術性能：
1.輸入電壓：三相四線（或三相五線）～380V±10%
50Hz
2.工作環境：溫度-10～＋40℃
相對濕度＜85%（25℃）
海拔＜4000m
3.裝置容量：＜1.5KVA
4.重
量：約100Kg
5.外形尺寸：1300×70×1300mm
6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
四、高性能高級維修電工及技能培訓考核實訓裝置的基本配置及功能
（一）SB02
電源控制箱
主控屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。整個實訓室配備一臺總電源控制柜，可以分控到下面每一臺設備的電源。
（二）主控功能板配備資源
1、主控功能板
(1)
三相四線電源輸入，經漏電保護器后，經過總開關,由接觸器通過起、停按鈕進行操作；
(2)
設有450V指針式交流電壓表三只，指示電源輸入的三相電壓；
(3)
低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
(4)
雙路穩壓電源，二路輸出電壓均為0～30V，由電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩定度<10－2，負載穩定度<10－2，紋波電壓:<5mV。
2、恒流源：0--200mA連續可調，數字表顯示，開路保護。
3、函數信號發生器：(1)、波形：正弦波、三角波、方波。
(2)、頻率范圍：5Hz－550KHz分段連續可調。
(3)、正弦波失真度：10Hz-100KHz小于1%。
(4)、輸出幅度：正弦波大于0-14Vp-p。
4、頻率計：測量范圍為1Hz至8MHz，有六位LED數碼管顯示，閘門時基1S，靈敏度35mV。開關（內測/外測）轉換。
5、功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），可儲存15組數據，供隨時查閱。
（三）維修電工實訓臺
整體采用歐標工業鋁型材框架，經過數控機械精加工成型，外表面靜電氧化處理，實驗臺連接件采用歐標標準連接件組合，完全貼合設計，外形時尚美觀，經久耐用。實驗臺配元件儲存柜，儲存柜底部采用帶剎車的萬向輪，移動和固定兩相宜。
實驗操作面：采用工業鋁型材，連接實驗臺與電源控制屏，與實驗臺成36度斜面。內置機床電氣模塊放置區，采用鋼材做骨架，外表面噴涂彩色環氧聚塑。
操作面下方配置元件工具抽屜，采用靜音三節滑軌，優質鋼板制作。
(四)無線網絡(luò )化智能型考核系統組成及功能說明
1、系統由1臺教師用計算機（用戶自備），無線網絡(luò )模塊（帶上位機管理軟件）和智能人機平臺（學生答題器），通過無線網絡(luò )組成智能實訓考核系統。
2、教師在計算機上編輯試卷，按照實訓考核要求編輯故障點，將設置好的故障點用智能考核系統通過無線網絡(luò )發送到每臺學生實訓考核裝置上的人機平臺（學生答題器），并在機床電路上自動產生設定的故障點。
3、答題功能：根據系統設置的故障點，電路運行后產生相應的故障現象，考核根據現象檢測判斷故障點，將判斷結果輸入學生機，當學生答完試題并按交卷按鈕后，系統會(huì )根據該考生試卷上的答案立刻給出考試分數，并將成績保存在該考生的檔案里。
4、教師在電腦上可對考生考試過程進行監控，監控每個學生的答題情況？荚嚱Y束后可對學生的成績進行排序，存檔，打印。
5、智能人機平臺（答題器）由中文液晶顯示屏、微電腦控制電路和鍵盤組成。
6、系統智能化：由教師機通過電腦統一設置故障（隨機故障和指定故障），由無線網絡(luò )輸至學生實訓臺進行排故訓練或考核，故障點設置快捷、方便，訓練考核成績自動記錄、排序、打印，極大方便實訓室的管理，大大減輕教師的工作量。
結果公平化：由電腦統一設置故障，實訓考核人員條件與機會(huì )均等，客觀、科學判斷實訓考核結果，保證考核結果的公平公正。
訓練實際化：通過與不同實訓設備的組合，既可鍛煉學員動手連接訓練電路，掌握實操技能，又可通過智能化考核系統科學公正考核學員所學專業知識，有效的提高了學校的實訓考核管理能力。
穩定性高：本系統采用獨立開關電源供電，電路設計優化合理，生產工藝嚴格完善，保證機器的可靠性和穩定性。
實用性強：通過測試查找故障點，熟練掌握各機床故障特點，各器件的性能結構，機床電路工作原理。
組網方便：該系統所有的數據交換都是通過無線網絡(luò )傳輸，可以方便快捷組網，任意添加組網設備數量（最高255臺），而且不需要進行繁瑣的網絡(luò )布線，極大的簡化了實驗室的安裝，從而降低了組建實驗室的成本。

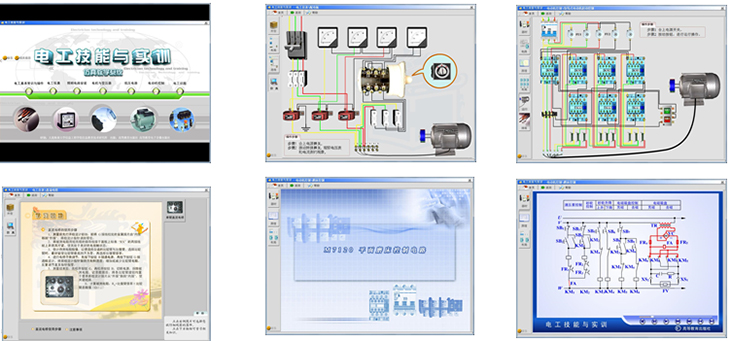

(五).贈送配套仿真軟件：《多媒體3D仿真教學軟件》
采用3D虛擬仿真技術，用戶可以360度無死角觀察器件外觀細節；采用多媒體演示動畫展示各種元器件的結構、功能、工作原理及控制方式；通過具有交互性的模擬仿真動畫，進行電路的組裝調試和故障排除，實現無實物學習電工設備相關專業所涉及到的常用儀器設備、電氣檢測以及電機控制的實際操作技能和注意事項。包括但不限于：
（1）實驗器材
利用3D建模，使實訓設備上所用到的元器件真實的放映給學生，另學生有個直觀的認識。
（2）典型電路
實訓設備相應電路的原理圖和實物接線圖都將反應在這個欄目里。用鼠標點擊原理圖上相應的元器件符號，真實電路中就會(huì )指示對應的器件，并且在提示窗里出現該元件在電路中的作用
（3）電路原理
該電路的電路工作原理講解，利用生動的動畫演示，配合上專業的語音講解使得該教學課件達到一定的深度？菰锏脑硎谡n變得生動易懂，是老師最有力的教學工具之一。
（4）接線練習
學生通過半透明的原理圖上的提示，按照原理圖對電路進行模擬接線，接線的同時系統也有相應的提示？梢杂柧殞W(xué)生的規范接線和提供對電路的熟悉程度
（5）實驗仿真
學員可以操作空氣開關，按鈕等元器件來操控相應項目的電路。界面上的接觸器、時間繼電器等元器件就可以根據操作控制電機的轉動。
（1）電工基本常識與操作：安全用電常識、常用電工工具、常用導線連接和手工焊接工藝。（2）電工識圖：介紹常用器件的電氣符號、原理圖繪制原則、分析方法、接線圖繪制原則、相對編號法。
（3）電工儀表：介紹萬用表、電能表、鉗型電流表、兆歐表、直流電橋和配電板等常用電工儀表的外型、結構、面板和使用方法。
（4）照明電路安裝：分別從器件、電路、原理、接線和排故五個方面介紹了熒光燈和兩地控制燈的相關知識。
（5）低壓電器：主要從外型、結構、原理、組裝和檢測等五個方面對交流接觸器、繼電器、常用閘刀開關、低壓斷路器、熔斷器、起動器、主令電器等常用低壓電器進行介紹。
（6）電機與變壓器：主要講解了三相異步電動機、單相異步電動機、伺服電機、步進電機、直流電機與變壓器的外型、結構、裝配與維修等知識。
（7）電動機控制：按照實際電路的開發流程來講解常用的電動機控制方式。包括器件、原理、電路、布局、連線、運行、排故等內容。
（8）用戶手冊：指導用戶本系統的使用方法。
（六）實訓連接線：根據不同實訓項目的特點，配備兩種不同規格的實訓連接線，強弱電均采用高可靠護套結構用槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯己烯絕緣層，具有柔軟、耐壓高，強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插，大大提高了實訓的安全及合理性。
五、維修電工通用型實訓考核實訓裝置實訓項目要求：
實 驗 一
與、或、非邏輯功能實驗
實 驗 二
定時器功能實驗
實 驗 三
計數器功能實驗
實 驗 四
傳送指令功能實驗
實 驗 五
數據移位指令功能實驗
實 驗 六
算術運算指令功能實驗
實 驗 七
電機控制實驗
實 驗 八
LED數碼管實驗
實 驗 九
交通信號燈控制
實 驗 十
水塔水位自動控制
實驗十一
自控成型機
實驗十二
自控軋鋼機
實驗十三
多種液體自動混合
實驗十四
自動送料裝車系統
實驗十五
郵件分揀機
實驗十六
電梯控制
實驗十七
機械手控制
實驗十八
PLC控制四節傳送帶模擬控制
實驗十九
PLC控制自動飲料售貨機
實驗二十
PLC控制四路搶答器系統
實驗二十一
PLC控制電鍍車間生產系統
實驗二十二
PLC控制加工中心刀具庫選擇控制
實驗二十三
PLC控制天塔之光
實訓二十四
PLC控制狀態轉移、分支功能實訓
實訓二十五
PLC控制數據處理指令功能實訓
實訓二十六
PLC控制微分、位操作功能實訓
實訓二十七
PLC控制藝術彩燈造型的PLC
實訓二十八
PLC控制三相鼠籠式異步電動機點動控制和自鎖控制
實訓二十九
PLC控制三相鼠籠式異步電動機聯動正反轉控制
實訓 三 十
PLC控制三相鼠籠式異步電動機自動往復控制
實訓三十一
PLC控制三相鼠籠式異步電動機Y/△轉換起動控制
實訓三十二
PLC控制三相異步電動機串電阻降壓起動控制
實訓三十三
PLC控制三相異步電動機能耗制動控制
實訓三十七
變頻器的認識及功能參數設置與操作
實訓三十八
變頻器的面板控制操作
實訓三十九
三相異步電動機的變頻器變頻調速
實訓四十
Z35搖臂鉆床電氣控制操作實訓
實訓四十一
CA6140車床電氣控制操作實訓
實訓四十二
X62W萬能銑床電氣控制操作實訓
實訓四十三
T68臥式鏜床電氣控制操作實訓
實訓四十四
Z35搖臂鉆床電氣故障檢修與排除實訓
實訓四十五
CA6140車床電氣故障檢修與排除實訓
實訓四十六
X62W萬能銑床電氣故障檢修與排除實訓
實訓四十七
T68臥式鏜床電氣故障檢修與排除實訓
以下為選配模塊掛箱實訓項目
實訓四十八
Z3050搖臂鉆床電氣控制操作實訓
實訓四十九
M7120平面磨床電氣控制操作實訓
實訓五十
M1432A萬能外圓磨床電氣控制操作實訓
實訓五十一
電動蘆葫電氣控制操作實訓
實訓五十二
Z3050搖臂鉆床電氣故障檢修與排除實訓
實訓五十三
M7120平面磨床電氣故障檢修與排除實訓
實訓五十四
M1432A萬能外圓磨床電氣故障檢修與排除實訓
實訓五十五
電動蘆葫電氣故障檢修與排除實訓
六、各機床模塊的電氣控制線路故障說明：
1、CA6140車床電路故障：
①主軸缺相
②控制變壓器初線失電
③控制電路失電，FU4與FR1之間斷路
④控制電路失電，FR1與FR2之間斷路
⑤主軸無法啟動
⑥主軸無法完成自鎖
⑦主軸無法啟動，KM1線圈失電
⑧冷卻泵無法啟動
⑨冷卻泵無法啟動
⑩刀架無法移動
2、X62W銑床電路故障：
①控制電路失電110V，控制電路失效，保險與FR1之間斷路
②控制電路失電110V，控制電路失效，FR3與SA5-1之間斷路
③刀架快速移動無法完成，KM4線圈失電
④工作臺圓臺工作無法啟動，FR2與SA1-1、SQ6-1之間斷路
⑤工作臺無法啟動，SA1-3上口失電
⑥工作臺無法向左、向上、向后啟動，KM2線圈失電
⑦工作臺無法向右、向下、向前啟動，KM3線圈失電
⑧主軸制動無法完成，整流電路失電
⑨主軸制動無法完成，制動線圈失電
⑩照明電路失
3、T68鏜床電路故障：
①控制電路失效，無110V電壓
②主軸正轉無法啟動，KA1線圈與KA2常閉之間電路斷開
③主軸反轉無法啟動
④制動失效
⑤降壓?jiǎn)?dòng)電路失效
⑥時間繼電器失電，△/Y啟動無法完成
⑦主軸低速無法啟動
⑧主軸高速無法啟動
⑨快速移動電機逆轉無法啟動
⑩快速移動電機反轉無法啟動
4、Z35搖臂鉆床電路故障：
①控制電路失電110V，控制電路失效，變壓器初級開路
②控制電路失電110V，控制電路失效，Fu4輸入端斷路
③控制電路失電110V，控制電路失效，Fu4和FR之間斷路
④保護繼電器kv不動作，控制電路失效，FR和sa之間斷路
⑤電源指示燈6.3v不亮
SA3和變壓器6.3v次級斷路
⑥主軸電動機不動作，KM1線圈失電
⑦搖臂上升不動作，KM2線圈失電
⑧搖臂下降不動作，KM3線圈失電
⑨立柱的夾緊不動作KM4線圈失電
⑩立柱的松開不動作KM5線圈失電
七、高性能高級維修電工及技能培訓考核實訓裝置配置清單
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
高級維修電工實訓考核臺 |
臺 |
1 |
外形尺寸：1300mm×700mm×1300mm
；
材
料：歐標工業鋁型材框架；符合國家相關環保要求；
輸入電壓：AC
380 V±10% 50 Hz
三相五線；
容
量：＜1.5 kVA； |
|
2 |
機床電氣考核模塊及掛箱 |
塊 |
1 |
SB-06 |
維修電工實訓組件（一） |
|
塊 |
1 |
SB-07 |
維修電工實訓組件（二） |
|
塊 |
1 |
SB-08 |
維修電工實訓組件（三） |
|
塊 |
1 |
SB-09 |
維修電工實訓組件（四） |
|
臺 |
1 |
SBDJ02 |
三相鼠籠電動機AC220V（Y） |
|
SBDJ04 |
雙速異步電動機AC380V（△/YY） |
|
套 |
1 |
標配 |
CA6140車床電氣控制模塊 |
|
套 |
1 |
標配 |
T68臥式鏜床電氣控制模塊 |
|
套 |
1 |
標配 |
X62W萬能銑床電氣控制模塊 |
|
套 |
1 |
標配 |
Z35搖臂鉆床電氣控制模塊 |
|
套 |
1 |
標配 |
機床考核系統 |
|
套 |
1 |
選配 |
M7120平面磨床電氣控制模塊 |
|
套 |
1 |
選配 |
M1432A萬能外圓磨床電氣控制模塊 |
|
套 |
1 |
選配 |
電動蘆葫電氣控制模塊 |
|
套 |
1 |
選配 |
Z3050搖臂鉆床電氣控制模塊 |
|
3 |
變頻器實訓掛箱 |
套 |
1 |
三菱FR-A740變頻器，帶有RS485通訊接口及BOP操作面板。 |
|
4 |
PLC主機掛箱
|
套 |
1 |
配三菱FX3U-48mR主機，集成數字量I/O（24路數字量輸入，24路數字量輸出），RS-422通訊口，SC-09通訊編程電纜及轉接輸入輸出口、開關等。隨機配置仿真教學軟件及工控組態軟件。 |
|
5 |
PLC實訓掛箱 |
塊 |
各1 |
搶答器/音樂(lè )噴泉/裝配流水線/交通信號燈/自動供水/天塔之光 |
|
自動送料裝車/四節傳送帶/多種液體混合裝置/自動售貨機/自控軋鋼機/郵件分揀機 |
|
機械手控制/自控成型機/加工中心 |
|
四層電梯/基礎實驗/中間繼電器 |
|
6 |
電機導軌及光碼盤測速系統 |
套 |
1 |
含光碼盤測速系統（配有進口光電編碼器）一套，導軌1幅，道軌平整度好，無應力變形，同心度好 |
|
7 |
SC-09通訊編程電纜 |
根 |
1 |
用于PLC主機與PC機通訊 |
|
8 |
工控組態軟件 |
套 |
1 |
|
|
9 |
PLC仿真實訓軟件 |
套 |
1 |
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態
（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查
（3）PLC編程訓練、PLC程序編寫測試等功能
（4）實現PLC運行模擬，對錯誤程序進行檢查 |
|
10 |
考核軟件 |
套 |
1 |
機床考核
|
|
11 |
電工連線 |
套 |
1 |
20根：長1000mm
黃6條、綠6條、紅6條、黑2條；
10根：長600mm
黃2條、綠2條、紅2條、藍2條、黑2條。 |
|
12 |
常用工具 |
套 |
1 |
一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；指針式萬用表1個；斜口鉗1把。 |
|
13 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
|
14 |
電源控制柜
（全室1套） |
套 |
1 |
分別控制單臺學生臺電源 |
|
15 |
電腦推車 |
套 |
1 |
尺寸約：580mm×580mm×1000mm
；工業鋁型材結構，帶背網 |
|
16 |
學生凳 |
套 |
2 |
不銹鋼支架，液壓升降，鋼制凳托，ABS藍色凳面 |
|
17 |
工具柜 |
個 |
1 |
帶滾輪和鎖頭、尺寸要求可以放在實訓臺下面 |
|
電工技能訓練網孔板實訓臺 |
|
四工位電氣安裝實訓臺 |
|
電工實訓操作臺 |
|
電工技能工作島,電工電子技能工作島 |
|
電氣控制實訓室，電氣控制實訓設備 |
|
電子線路綜合實驗實訓裝置 |
|
高級維修電工實訓考核裝置 |
|
電氣控制技術實訓考核裝置 |
|
電路實驗室介紹,電路分析基礎實驗室 |
|
網孔型電工技能及工藝實訓考核裝置（單面、雙組） |
|
網孔式電工技能及工藝實訓考核裝置 |
|
電工電子技能及創(chuàng )新設計綜合實訓考核裝置 |
|
模電/數字混合電路調試系統 |
|
電工技術基礎實訓室、電工基本技能實訓室 |
|
電機電拖及控制實訓室、現代電氣控制應用實訓室 |
|
供配電技術實訓裝備 |
|
高壓電工特種作業安全技術實際操作建設方案 |
|
低壓配電實訓系統 |
|
低壓電工智能考核裝置,特種作業電工實訓動力考核專用設備 |
|
低壓電工實操考試照明考核柜 |
|
電工電子與PLC一體化工作室 |
|
電工原理實驗室簡介、電工與電路原理實驗室 |
|
發電廠電氣實驗室，發電廠電氣實訓室設備 |
|
電子工藝焊接裝配實訓室 |
|
電子學技術綜合實驗裝置 |
|
工業自動化實訓室建設方案 |
|
機床電氣與PLC控制教學實驗裝置 |
|
煤業機電技能工作室創(chuàng )建方案 |
|
電工接線實訓裝置，電路維修實訓裝置 |
|
電氣裝配實訓裝置（網孔板、雙組型） |
|
網孔型電工技能及工藝實訓考核裝置（單面、雙組） |
|
多功能電工電子技術實訓考核裝置 |
|
維修電工實訓考核裝置 |
|
電子電工實訓室建設方案 |
|
電工電子自動化綜合實訓實驗臺 |
|
電氣操控技術實訓裝備 |
|
電機控制與電力電子實驗室 |
|
電氣裝配實訓裝置 |
|
網孔型電工電氣裝配實訓臺 |
|
維修電工實訓考核裝置（單面雙工位） |
|
維修電工實訓考核裝置（雙面雙工位） |
|
中級電工電器實訓設備 |
|
電工技能測試臺 |
|
維修電工實訓設備 |
|
高級電工技能實訓考核裝置 |
|
電工電子技能及創(chuàng )新設計綜合實訓考核裝置 |
|
電力拖動實驗裝置 |
|
電工綜合實驗裝置 |
|
電機與變壓器綜合實訓室設備,電機維修與變壓器檢測實訓室設備 |
|
數控機床電氣維修實訓室設備，車床銑床電氣技能實訓室設備 |
|
電氣自動化技術專業設備 |
|
《電力系統微機保護》微機保護實驗室 |
|
電力系統繼電保護實驗室、繼電保護實驗室、電力系統繼電保護及自動裝置 |
|
電工基礎實驗室,電工電子基礎實訓室 |
|
現代物流倉儲自動化實驗系統 |
|
電氣線路安裝實訓裝置 |
|
維修電工考核臺 |
|
電力電子技術應用實訓裝置 |
|
電工電子綜合應用創(chuàng )新實訓裝置 |
|
電氣自動化設備安裝與維修、實現理論教學與實踐教學 |
|
電氣安裝調試實訓設備,電氣安裝調試實訓裝置 |
|
自動生產線裝調與設計實訓裝置 |
|
電氣智能技術應用教學系統實驗臺 |
|
電工電子·電拖·PLC技術綜合實訓考核裝置 |
|
風機盤管接線安裝實訓裝置 |
|
電動閥門控制安裝實訓裝置 |
|
電氣控制技術實訓室《工業自動化控制》 |
|
電氣安裝與維修實訓裝置 |
|
電機傳動與控制實驗裝置 |
|
自動化實訓裝置 |
|
電氣控制PLC實訓臺 |
|
電氣安裝與維修實訓考核裝置 |
|
電氣控制系統安裝與調試實訓設備 |
|
建筑電氣工程師考核系統 |
|
電氣安裝調試實訓裝置 |
|
通用電工電子電拖實驗裝置 |
|
直流伺服電機運動控制實驗裝置 |
|
電機拖動及電氣控制技術實訓裝置 |
|
電機拖動及運動控制綜合實驗臺 |
|
機電綜實訓考核平臺 |
|
電力拖動實驗裝置 |
|
直流調速技術實訓裝置 |
|
電機性能測試柜 |
|
機電控制綜合實訓平臺 |
|
電機控制實訓臺 |
|
電機控制接線實驗臺 |
|
電機運動控制實訓裝置 |
|
電工電機拖動實訓裝置 |
|
電機裝配與運行檢測實訓裝置 |
|
電機電控配線安裝實訓裝置 |
|
電機·變壓器維修及檢測實訓裝置 |
|
電機故障檢測實訓考核裝置 |
|
變頻器工作原理實訓裝置 |
|
維修電工技能實訓考核裝置（電氣控制·PLC·變頻器) |
|
高級電工技能實訓考核裝置 |
|
高級維修電工變頻調速PLC可編程控制實訓裝置 |
|
電子裝配生產流水線裝置,電子工藝焊接裝配生產線 |
|
現代電工技術實訓考核裝置（柜式、雙面型) |
|
高級電工電子實驗裝置 |
|
數電模電實驗室,模電/數電實訓室,電工電子技能考核實訓平臺 |
|
模擬電路、數字電路實驗平臺 |
|
模擬電子電路實驗裝置 |
|
數字電路實驗裝置 |
|
電子工藝焊接裝配生產線 |
|
電工電子創(chuàng )新綜合實訓裝置 |
|
電子工藝實訓考核裝置 |
|
電子創(chuàng )新實驗臺 |
|
電子產品設計與裝調實訓考核裝置 |
|
電工技能一體化工作室規劃與建設 |
|
網絡(luò )型高性能電工電子技術實訓與考核裝置 |
|
電子（模電數電）技術綜合應用創(chuàng )新實訓考核裝置 |
|
初中高級電工實訓設備 |
|
理實一體化教室、電工電子技術實驗臺 |
|
電工電子綜合實驗裝置 |
|
電子技術綜合實訓考核平臺 |
|
電工實訓考核裝置 |
|
電工技能實訓裝置 |
|
電工技能實訓臺 |
|
電氣系統安裝與調試實訓裝置 |
|
電力系統繼電保護、電力系統繼電保護原理 |
|
電工實訓考核裝置,電工技術實訓考核裝置,網孔型電工實訓考核設備 |
|
現代電氣控制系統安裝與調試實訓考核裝置 |
|
網孔型電氣控制實訓裝置 |
|
維修電工、高級電工培訓、中級電工、初級電工、機電技術應用 |
|
電子產品裝調與智能檢測實訓考核裝置 |
|
電力電子技術應用創(chuàng )新設計綜合實訓裝置 |
|
電力自動化及繼電保護實驗裝置、在繼電保護教學實驗的重要作用 |
|
電氣工程實驗室設備、供配電技術實驗室設備、電氣工程綜合自動化實驗室 |
|
電機與拖動實驗室、電力電子技術實驗室、自動控制原理實驗室、信號與系統實驗室、電氣工程創(chuàng )新實驗室 |
|
電工電子自動化綜合實驗實訓裝置 |
|
電氣工程及其自動化專業建設規劃 |
|
電工技能鑒定實訓裝置 |
|
低壓電氣裝配工技能實訓考核裝置 |
|
電工電拖綜合實訓裝置 |
|
電工技術實訓考核裝置 |
|
電子電工實訓室,電工實訓臺,電工實訓設備 |
|
電工電子技術實驗裝置 |
|
軌道電氣控制實訓裝置、軌道電氣拖動實訓裝置 |
|
軌道交通電力系統綜合自動化技能實訓考核平臺 |
|
軌道交通電力系統監控實訓室設備建設方案 |
|
電力系統綜合自動化技能實訓考核平臺 |
|
電力系統微機保護綜合實訓裝置 |
|
電力系統自動化實訓平臺 |
|
電氣設備及二次部分實訓考核裝置 |
|
電機及電氣技術實驗裝置 |
|
電機電力電子及電氣控制技術實驗裝置 |
|
電機及電氣技術實驗裝置 |
|
大功率直流調速系統實訓考核裝置 |
|
電機裝配與運行檢測實訓考核設備 |
|
電機電力拖動及電氣控制實訓裝置 |
|
電機拖動及自動控制系統實驗臺 |
|
電機及電氣控制實驗裝置 |
|
電子創(chuàng )新綜合實訓平臺 |
|
電工電拖綜合實訓平臺 |
|
電機控制實驗臺、電機PLC控制實驗裝置 |
|
搖臂鉆集合實驗臺,機床電氣控制技能實訓考核裝置 |
|
新型智能化電類實驗通用平臺 |
|
直流設備檢修工技能實訓考核裝置 |
|
電機變壓器維修檢測實訓室方案 |
|
電子電工實訓室_電子技術實訓裝置_創(chuàng )新人才實訓 |
|
電工操作實操臺，網孔型電工技能實訓考核裝置 |
|
電氣安裝實訓裝置 |
|
電工電子綜合應用創(chuàng )新實訓裝置 |
|
電子焊接裝配實訓室設備、電子焊接裝配生產線建設方案 |
|
電工電氣實訓考核裝置 |
|
電工電子實訓臺 |
|
電機拖動與調速系統實訓裝置 |
|
電氣控制綜合實訓室 |
|
電子自動控制系統模擬裝置 |
|
電子技術綜合實驗裝置 |
|
電子技術綜合實訓平臺 |
|
網孔型高級維修電工實訓設備,網孔型中級維修電工實訓設備,網孔型初級維修電工實訓設備 |
|
高級電工電拖實訓考核柜、中級電工電拖實訓考核考核柜、初級電工電拖實訓考核考核柜 |
|
高級維修電工實訓室,中級維修電工實訓室,初級維修電工實訓室 |
|
電力拖動實訓臺 |
|
電工基礎及基本技能實訓臺 |
|
電機拖動實訓設備 |
|
電子技術實驗實訓室設備 |
|
電工電子實訓臺 |
|
機床電氣控制與PLC實訓室建設 |
|
供電技術實訓裝置 |
|
電力拖動與控制技術實訓裝置 |
|
電力電子及電氣傳動實驗臺 |
|
電力技術控制系統實訓演示設備 |
|
高級電工實訓設備、中級電工實訓設備、初級電工實訓設備 |
|
電力自動化儀表及過程控制實訓平臺 |
|
電力系統繼電保護實驗臺 |
|
電氣控制實訓室設備 |
|
電氣控制技術實驗裝置 |
|
維修電工實訓考核裝置 |
|
維修電工實驗柜 |
|
維修電工實訓裝置、維修電工技能操作臺 |
|
高級維修電工考核實訓臺（單面雙組型） |
|
電氣安裝與維修實訓考核裝置，上海碩博真的合適_應用教學_培養實用型人才 |
|
電工電力電子實訓平臺 |
|
電子實驗臺、電子電工技術實驗臺、電子實訓臺，電機拖動實驗臺，電力拖動實訓臺 |
|
工廠供電綜合自動化實訓裝置 |
|
供配電實驗室設備,電氣工程綜合實訓設備 |
|
電工基本操作技術實訓室設備 |
|
機電驅動實訓設備 |
|
電子產品裝配實訓室 |
|
電氣控制技能實訓考核裝置 |
|
電氣安裝與維修實訓考核設備 |
|
通用智能型電工、電子實驗室 |
|
電子產品裝配與調試生產線 |
|
多功能物料分揀實訓系統 |
|
模擬電路實驗裝置 |
|
港口電氣及自動化實訓、船舶電動控制儀表實訓、船舶工業實驗設備實訓 |
|
電機與變壓器綜合實驗裝置 |
|
電力拖動.PLC技能實訓裝置，電力拖動、PLC實訓裝置 |
|
高級維修電工綜合實訓裝置(附件)為競賽考核平臺 |
|
高級電工職業技能鑒定綜合實訓考核裝置 |
|
電力繼電保護實驗裝置 |
|
電力自動化及繼電保護實驗臺 |
|
電力拖動（工廠電氣控制）實驗裝置 |
|
維修電工實訓考核裝置，上海碩博可以期待 |
|
高級電工技術實驗臺，電工電子實驗室 |
|
電器裝配實訓室裝置 |
|
電力電子與電力傳動專業課程 |
|
電力電子技術實驗室設備 |
|
電氣安裝與維修實訓考核裝置 |
|
自動化綜合實訓裝置 |
|
高級維修電工實訓考核裝置 |
|
電工實訓考核裝置簡介，電氣裝配實訓臺注意事項 |
|
傳感器及檢測技術實驗室是按照應用型人才培養教育 |
|
電工·電子技術創(chuàng )新設計綜合應用實訓裝置基本內容簡介 |
|
電工電子技術創(chuàng )新設計綜合應用實訓裝置 |
|
(初級)電氣動力設備安裝調試技能實訓裝置 |
|
（中級）電氣動力設備安裝調試技能實訓裝置 |
|
電氣照明設備安裝調試技能實訓裝置 |
|
高性能電工技術實驗臺 |
|
電工技術綜合實驗裝置 |
|
數字電路實驗裝置 |
|
模擬電路實驗裝置 |
|
電工技能實訓考核裝置 |
|
電工測量?jì)x表的使用 |
|
高級電工實操柜,中級電工實操柜,初級電工實操柜 |
|
高級電工技術實訓考核裝置 |
|
中級電工技術實訓考核裝置 |
|
初級電工技術實訓考核裝置 |
|
電工綜合訓練裝置 |
|
電工實訓裝置 |
|
電工實驗裝置 |
|
電工電子綜合實驗裝置 |
|
電工電子電拖實訓裝置 |
|
電工·電子技術實訓裝置 |
|
現代高級電工電拖實訓考核設備 |
|
維修電工電氣控制實訓考核裝置 |
|
儀表及照明單三相電機控制實訓考核裝置 |
|
基本電工技能實訓裝置 |
|
現代電氣控制應用實訓設備 |
|
通用電工實驗臺,通用電工技術實訓臺 |
|
通用電子實驗臺 |
|
通用電工電子實驗臺 |
|
通用電工電子電力拖動實驗臺 |
|
通用電工電子電力拖動帶直流電機實驗臺 |
|
電工、電子、電力拖動（帶直流電機、三相可調）實驗裝置 |
|
通用電力拖動實驗室成套設備 |
|
通用電力拖動實驗室成套設備(帶直流電機實驗) |
|
通用電工電子 電力拖動
直流電機實驗室設備 （四合一） |
|
現代電氣控制系統安裝與調試實訓裝置 |
|
電工·電子·電拖創(chuàng )新實訓室設備 |
|
現代電氣控制綜合實訓裝置 |
|
電工技術實驗裝置 |
|
立式電工電子實驗裝置 |
|
智能型電工電子技術實驗裝置 |
|
智能型電工、電子、電力拖動綜合實驗裝置 |
|
智能型電工、電子、電力拖動綜合實驗裝置（帶PLC實驗） |
|
智能型電工、電子/電拖、PLC、單片機綜合實驗裝置 |
|
智能型電工、電子、電拖、PLC、變頻調速綜合實驗裝置 |
|
電子產品裝調一體化創(chuàng )新實訓裝置 |
|
電氣裝配與工藝實訓裝置（單面雙組型） |
|
電氣裝配實訓臺（單面雙組型） |
|
機床PLC電氣控制實訓考核裝置 |
|
電氣裝配實訓臺 |
|
電氣控制實訓裝置 |
|
高性能電工技術實驗裝置 |
|
高性能電工電拖實驗裝置 |
|
高性能電工、電子、電力拖動、PLC、變頻器實訓裝置 |
|
高級電工技術實驗臺 |
|
高性能電工電子實驗臺 |
|
高級電工電子電拖綜合實驗臺 |
|
維修電工技能實訓考核裝置（兩面四組型） |
|
初級電工、電拖實訓考核裝置(柜式) |
|
中級電工、電拖實訓考核裝置(柜式) |
|
高級電工、電拖實訓考核裝置(柜式) |
|
高級維修電工及技能培訓考核實訓裝置、中級維修電工技能培訓考核裝置、初級維修電工及技能考核實訓裝置 |
維修電工電氣控制及儀表照明電路綜合實訓考核裝置 |
高級維修電工技能實訓考核裝置 |
儀表照明實訓考核裝置 |
高級維修電工實訓考核裝置 |
|
維修電工電氣控制及儀表照明電路綜合實訓考核裝置 |
|
高級技師維修電工實訓考核裝置 |
|
維修電工電氣控制技能實訓考核裝置 |
|
中高級維修電工及技能培訓考核實訓裝置(電工考證實訓設備) |
|
高級電工實訓考核鑒定裝置 |
|
智能型現代電氣控制實訓考核裝置 |
|
高性能初級維修電工及技能培訓考核實訓裝置 |
|
高性能中級維修電工及技能培訓考核實訓裝置 |
|
高性能高級維修電工及技能培訓考核實訓裝置 |
|
電工電子綜合應用創(chuàng )新實訓裝置 |
|
高級電工、電拖、PLC實訓考核裝置 |
|
機床電氣與PLC實驗室,可編程控制器實驗 |
|
電氣自動化設備安裝與維修 |
|
自動加工與裝配生產線實訓考核設備 |
|
機床電氣技能實訓考核鑒定裝置 |
|
現代電氣控制系統安裝與調試實訓考核裝置 |
|
模電、數電、電力拖動實驗臺 |
|
網孔板維修電工技能實訓系統 |
|
雙面網孔板維修電工技能實訓考核裝置 |
|
高級電工電子實驗裝置 |
|
高級電工技術實訓室 |
|
維修電工電氣控制技能實訓考核裝置 |
|
維修電工通用型實訓考核實訓裝置 |
|
維修電工排故培訓考核裝置 |
|
電工基本技能綜合實訓設備 |
|
電氣安裝與維修實訓考核裝置，碩博科教值得信賴 |
|
電工電子技術·電力拖動實訓考核裝置 |
|
電子技術實驗教學平臺 |
|
電子技術綜合實訓考核裝置 |
|
電工電子技術實訓考核裝置 |
|
電工實訓裝置 |
|
電工電子實驗裝置 |
|
電工電子電力拖動實驗裝置 |
|
電工電子電力拖動實驗裝置（帶PLC實驗） |
|
電子產品裝調與智能檢測實訓考核裝置 |
|
電子工藝實訓考核裝置 |
|
電子工藝綜合實訓裝置 |
|
電子工藝實訓考核裝置 |
|
電工技能及工藝實訓考核裝置（網孔板） |
|
《機床電氣控制與PLC實訓裝置》 |
|
電子產品焊接裝配實訓臺 |
|
維修電工實訓考核系統 |
|
電子實驗室設備 |
|
通用電工電子實驗室成套設備報價 |
|
電測儀表工培訓考核裝置 |
|
高壓配電操作實訓室設備 |
|
低壓配電操作實訓室設備 |
|
電機電力電子與交直流調速實驗臺、電機電力電子與電氣傳動技術實驗裝置
|
|
智能變配電系統實驗開發平臺 |
|
10KV/400V高低壓配電操作實訓室設備 |
|
高低壓配電實驗實訓裝置 |
|
低壓供配電技術實訓設備 |
|
低壓配電成套實訓裝置 |
|
低壓配電操作實訓室設備 |
|
工廠供電技術實訓裝置 |
|
工廠供電創(chuàng )新技術實訓裝置 |
|
變配電室值班電工技能培訓考核系統 |
|
供配電所實訓裝置 |
|
電力系統繼電保護實驗室設備 |
|
電力系統微機線路保護實訓考核裝置 |
|
電力系統繼電保護工培訓考核平臺 |
|
電力系統自動化實訓平臺 |
|
電工技能與實訓,是針對院校機電一體化技術 |
|
電機及自動控制實驗裝置 |
|
高級維修電工實訓設備 |
|
維修電工中級技能實訓設備 |
|
初級維修電工實訓設備 |
|
電氣安裝與維修實訓考核裝置 |
|
電氣動力設備安裝調試技能實訓裝置 |
|
電力系統綜合自動化教學實驗裝置、變電變電站綜合自動化實驗裝置、電力自動化與PLC自動裝置 |
|
維修電工與PLC實訓考核裝置（雙工位） |
|
電氣系統安裝與調試實訓裝置 |
|
維修電工技能實訓考核臺 |
|
高級技師維修電工實訓裝置 |
|
維修電工技師、高級技師技能實訓考核裝置 |
|
維修電工儀表照明實訓考核裝置 |
|
維修電工電氣控制及儀表照明電路綜合實訓考核裝置 |
|
維修電工電氣控制技能實訓考核裝置 |
|
電工實訓操作實操臺 |
|
安全用電實訓考核裝置 |
|
新能源發電實訓設備 |
|
電工、模電、數電、微機接口及微機應用實驗設備（適用于高校、大專、職業學院）
更多產品＞＞ |
|
數電模電實訓設備、數電模電實驗設備 |
|
模擬 數字電子電路微機接口
微機應用綜合實驗室設備 |
|
信號與系統·控制理論·計算機控制技術實驗臺 |
|
模電、數電、通信原理教學實驗裝置綜合實驗臺 |
|
模電、數電、現代通訊原理實驗室成套設備 |
|
高級模電、數電綜合實驗臺 |
|
模電、數電、高頻電路綜合實驗臺 |
|
模電、數電、自動控制綜合實驗臺 |
|
模電、數電、單片機實驗開發系統綜合實驗臺 |
|
電工電子基礎實驗室、電工電子實驗室、電工電路實驗室、電子裝配實驗室、電子技術實驗室 |
|
電工實驗臺 |
|
模電.數電實驗臺 |
|
電工、模電、數電實驗臺（三合一） |
|
電工、模電、數電、電氣控制實驗臺(四合一) |
|
電工、模電、數電、電氣控制（帶直流電機）實驗臺（五合一） |
|
電機拖動及電力電子技術創(chuàng )新實驗實訓裝置 |
|
電力電子技術及電氣傳動實訓裝置 |
|
電力電子電氣自動控制技術實訓裝置 |
|
電機及電氣技術實驗裝置 |
|
電力電子技術實訓臺 |
|
電力電子技術實訓裝置 |
|
電力電子及電機拖動綜合實驗裝置 |
|
電力電子技術及電機控制實驗裝置 |
|
電力電子及電氣傳動實訓裝置 |
|
電力電子技術實驗裝置 |
|
電機及拖動控制實訓柜,電機拖動控制實訓考核裝置 |
|
電力自動化及繼電保護實驗裝置 |
|
DSP原理及電機調速實驗系統 |
|
現代電工技術實訓考核裝置 |
|
現代電力電子技術實驗設備 |
|
電工電子電氣技術實訓裝置 |
|
電機拖動及電氣控制技術實驗裝置 |
|
電機維修及檢測實訓裝置,控制微電機綜合實驗裝置,電機拖動實訓設備 |
|
電機原理及電機拖動實驗系統 |
|
電機維修及檢測實訓設備 |
|
電機及電氣技術實驗（實訓）裝置（電機綜合類） |
|
電機及電氣技術實驗裝置 |
|
電氣動力設備安裝調試技能實訓裝置 |
|
自動控制技術實驗室,自動控制理論實驗室 |
|
電氣操控技術實訓室裝備 |
|
電力電子技術及電機控制實驗裝置 |
|
電工電子綜合應用創(chuàng )新實訓裝置裝置 |
|
電機拖動與控制技術實驗室 |
|
電工電子相關實驗教學設備 |
|
電子裝配實訓臺,電子基本技能實訓設備 |
|
電機及電氣技術實驗裝置 |
|
電力電子技術實訓裝置 |
|
電子技術綜合實訓考核裝置 |
|
電子、單片機技術綜合實訓考核裝置 |
|
電子技術及傳感器綜合實訓裝置 |
|
電子技術綜合實訓平臺 |
|
電子應用技能實訓考核裝置 |
|
電工技術實訓裝置 |
|
電工電子技術實驗臺 |
|
電工、模電、數電、電力拖動（帶直流電機）實驗與實訓考核臺、電工維修實訓設備 更多產品＞＞ |
|
模電、數電實驗與技能實訓考核臺 |
|
電工、模電、數電實驗與技能實訓考核臺 |
|
通用電工、電子、電拖實驗與電工、電子、電拖技能實訓考核實驗室設備 |
|
電工、模電、數電、電力拖動（帶直流電機）實驗與技能實訓考核實驗室設備 |
|
工廠電氣控制實驗、實訓考核實驗室成套設備 |
|
電工技能實訓與考核實驗室成套設備 |
|
電工·模電·數電·電拖·單片機·PLC·傳感器技術綜合實訓考核裝置 |
|
電工、模電、數電、電氣控制、PLC可編程控制綜合實驗裝置 |
|
電工、電子、電拖（帶直流電機）實驗與電工、電子、電拖技能實訓考核實驗室設備 |
|
電氣裝配與工藝實訓臺 |
|
網孔型電工電子技能及工藝實訓考核裝置 |
|
網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置 |
|
維修電工儀表照明實訓考核裝置 |
|
初級工實訓臺、中高工實訓臺、高級工實訓臺 |
|
網孔型通用電工實訓臺 |
|
電力拖動工廠電氣控制技能及工藝實訓考核裝置、網孔型電工電子電力拖動變頻調速PLC裝置 |
|
高性能電工電子電拖及自動化技術實訓與考核裝置 |
|
高性能電工技術實訓考核裝置、高性能電工電子技術實訓考核裝置、高性能電工電子電力拖動技術實訓考核裝置 |
|
電子技術綜合實訓考核裝置,電工電子技術實訓考核裝置,電工電子技術·電力拖動實訓考核裝置 |
|
電力拖動·PLC技能實訓裝置、電力拖動技能實訓考核裝置 |
|
自控原理及計算機控制技術教學實驗箱 |
|
新型計算機組成原理實驗箱 |
|
計算機組成原理基礎實驗箱 |
|
計算機設計綜合技能試驗箱 |
|
A865微機原理與單片機實驗箱 |
|
微機控制與仿真實驗實訓室 |
|
嵌入式實驗開發系統 |
|
模擬電子技術實驗箱 |
|
數字電子技術實驗箱,設計型(基礎型) |
|
自控原理及計算機控制技術實驗平臺 |
|
創(chuàng )新單片機實訓箱 |
|
EDA實訓室、EDA實驗開發箱 |
|
DSP實驗開發系統 |
|
E216SOPC系統綜合開發平臺 |
|
超強型計算機組成原理與系統結構實驗箱 |
|
高頻電路實驗箱 |
|
電路原理實訓室設備 |
|
51單片機實驗箱 |
|
STM32單片機實驗箱 |
|
單片機與組態綜合實驗系統 |
|
單片機與MCGS組態綜合實驗系統 |
|
單片機、微機原理及接口技術二合一實驗箱 |
|
自控原理實驗箱 |
|
自控原理與計算機控制實驗箱 |
|
超強型計算機組成原理實驗箱 |
|
八位、十六位計算機組成原理與系統結構實驗箱 |
|
微機原理與接口技術實驗室 |
|
模擬電路實驗箱 |
|
數字電路實驗箱 |
|
數字模擬電路實驗箱 |
|
模數電二合一試驗箱 |
|
電工技術實驗箱 |
|
電子技術實驗箱 |
|
電路原理實驗箱、數字電路實驗箱 |
|
模擬電路技術實驗箱、數字電路技術實驗箱、電工技術實驗箱 |
|
電路分析實驗箱、電路原理實驗箱 |
|
運動控制實訓平臺、CPTH超強型計算機組成原理與系統結構實驗儀 |
|
移動通信系統 |
|
現代交換系統方案 |
|
數字通信技術實驗系統方案 |
|
通信原理實驗系統方案 |
|
通信與信號處理實驗箱 |
|
通信系統創(chuàng )新實驗平臺 |
|
通信技術,電氣工程實訓 |
|
信號與系統綜合實驗箱 |
|
移動通信系統、通信原理實驗平臺 |
|
程控交換綜合實驗箱 |
|
通信原理綜合實驗箱(增強型) |
|
光纖通信教學實驗系統 |
|
光纖通信綜合實驗箱 |
|
高頻電子線路實驗箱
|
|
通信原理綜合實驗箱 |
|
現代通信技術實驗平臺 |
|
微波及天線綜合實驗系統 |
|
PLC可編程控制器實驗箱 |
|
單片機開發實驗箱、萬能單片機實驗開發系統、單片機實驗箱 |
|
交流電路實驗箱 |
|
直流電路實驗箱 |
|
單片機實驗箱 |
|
單片機開發實驗箱、萬能單片機實驗開發系統、單片機實驗箱 |
|
通信實驗箱、移動通信實驗箱,通信原理實驗箱、PLC可編程控制器實驗箱,光纖移動實驗箱、電工技術實驗箱 |
|
智能通用電工、電子、電力拖動實驗室設備（適用高校、專科、職業學院、中專、技校、職校 ） |
|
電力拖動實訓平臺 |
|
電機拖動及控制實訓設備 |
|
電機與拖動實驗室設備及裝置 |
|
通用智能型電子實驗與技能實訓考核臺 |
|
通用智能型電工實驗和電工技能實訓考核臺 |
|
通用智能型電工、電子實驗與技能實訓考核臺 |
|
通用智能型電工、電子、電拖實驗與技能實訓考核臺 |
|
電工、電子、電力拖動（帶直流電機）技能實訓考核臺、維修電工實設備 更多產品＞＞ |
|
電工電子技術實訓裝置 |
|
電工技能實訓考核臺 |
|
電子技能實訓考核臺 |
|
電工、電子技能實訓考核臺 |
|
電工、電子、電力拖動技能實訓考核臺 |
|
電工、電子、電力拖動（帶直流電機）技能實訓考核臺 |
|
電氣控制實訓裝置（單面雙組型） |
|
電氣實驗實訓室,主要服務機械制造自動化、電工維修考核設備 更多產品＞＞ |
|
SB-528立式電工實驗臺 |
|
SB-528立式電工、模電、數電實驗臺 |
|
SB-528立式電工、模電、數電、電氣控制實驗臺 |
|
SB-528立式電工、模電、數電、電氣控制（帶直流電機）實驗臺 |
|
SB-528E立式電工·模電·數電·單片機綜合實驗裝置 |
|
立式電工·模電·數電·電氣控制·PLC可編程控制綜合實驗裝置 |
|
智能型電工電子電拖PLC單片機綜合實驗裝置 |
|
高級電工模電數電電力拖動實驗設備、電工電子實驗室設備、電工電子實驗室、電力拖動實驗臺 |
|
電力拖動（工廠電氣控制）實驗裝置 |
|
高級電工實驗室成套設備（帶功率表、功率因數表） |
|
高級模電、數電實驗室成套設備 |
