序號

編號

控制對象實訓模塊

實訓教學目標

1

SX1

搶答器/音樂(lè )噴泉

通過對搶答系統中各組人員搶答時序的監視和控制，掌握條件判斷控制指令的編寫方法；通過對音樂(lè )噴泉控制系統中“水流”及音樂(lè )的循環控制，掌握循環指令的編寫方法。

2

SX2

裝配流水線/十字路口交通燈

通過對“生產流水線”順序加工過程及十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。

3

SX3

水塔水位/天塔之光

通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。

4

SX4

自動送料裝車/四節傳送帶

通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。

5

SX5

多種液體混合裝置

通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。

6

SX6

自動售貨機

通過用用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。

7

SX7

自控軋鋼機/郵件分揀機

通過對自控軋鋼機和郵件分揀機材料（“鋼錠“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。

8

SX8

機械手控制/自控成型機

通過對機械手停留“位置“及自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。

9

SX9

加工中心

通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。

10

SX10

四層電梯

通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。

11

SX11

步進電機/直線運動：（實物）步進電機系統由驅動電路、步進電機、刻度盤、指針等組成；

直線運動系統由電機、同步帶、光電傳感器、導軌、移動塊等組成。

通過利用PLC對步進電機及直線運動實物模塊的控制，初步了解步進電機方向、拍數的控制及直線運動檢測、定位控制。

12

SX12

自動洗衣機/電鍍生產線

通過對洗衣機進出水時間、洗滌流程及電鍍生產線中物塊侵入不同溶液的時間、方式、先后順序的控制，掌握多點PLC控制系統的綜合應用能力。

14

BP1

變頻器實訓組件：配置西門子V20變頻器

初步具有綜合應用變頻器的能力，了解變頻調速在實際中的應用，掌握變頻器調速技術及PLC綜合控制技術。

15

CM1

觸摸屏實訓組件：西門子7英寸

了解工業觸摸屏的功能及使用方法、掌握與PLC之間的通信知識，并掌握復位、置位、交替等功能鍵、圖形（曲線）顯示、動態畫面跟蹤在觸摸屏中的實現方法。

16

WK1

典型電動機控制實操單元：交流接觸器3只；時間繼電器1只，3個按鈕，3只交流指示燈，2只熱繼電器，元器件配置專用底座。

掌握一般強電系統的安裝和調試工作過程知識，實現PLC方式的電機典型運行控制；掌握安裝和調試PLC電氣控制系統的有關知識。

17

WK2

網孔板

學會(huì )電氣控制系統中各元器件的布局規劃、安裝、調試過程知識。

名稱

型號

數量

單位

備注

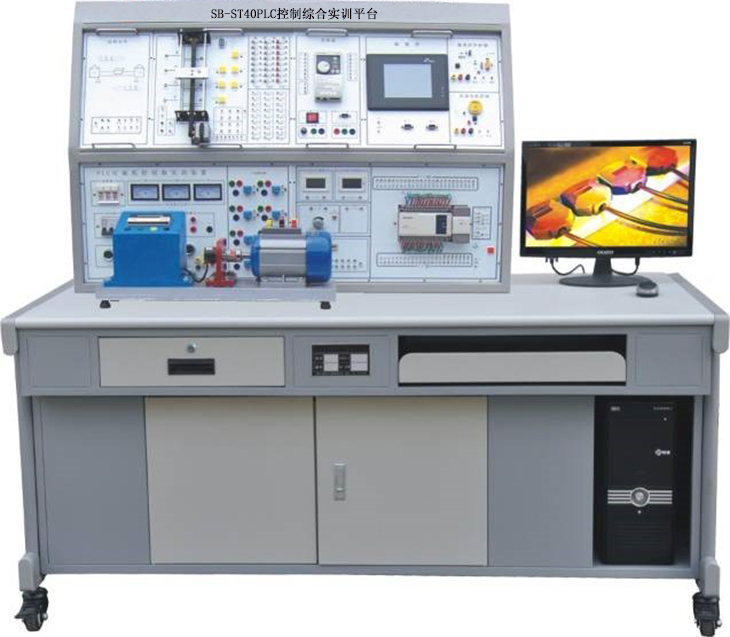

PLC實訓臺

電源模塊

1

套

實訓桌

1

塊

實訓屏

1

臺

通信編程電纜

1

條

主機

CPUST40 +EMAM06

臺

西門子7寸

SMART LINE 700IE V3

1

臺

實訓模塊

實訓模塊1

1

塊

實訓模塊2

1

塊

實訓模塊3

1

塊

實訓模塊4

1

塊

實訓模塊5

1

塊

實訓模塊6

1

塊

實訓模塊7

1

塊

實訓模塊8

1

塊

變頻器掛箱模塊

1

塊

V20變頻器

觸摸屏實訓模塊

1

塊

7英寸西門子

電機

三相鼠籠式異步電動機380V

1

臺

電氣元件

交流接觸器3只；時間繼電器1只，3個按鈕，3只交流指示燈，2只熱繼電器，元器件配置專用底座。

1

套

網孔板

1

塊

交換機

1

臺

軟件

PLC編程軟件及演示程序

1

套

組態軟件

1

套

說明書

實驗指導

2

冊

連接線

實驗疊插連接線100CM

40

條

實驗疊插連接線30CM

10

條
