SBDG-JNJD電工技能鑒定實訓裝置

　

產品概述：

電工技能鑒定實訓設備是依據國家人力資源與社會(huì )保障部《技工院校工學結合課程教學改革試點工作方案》設計，圍繞典型工作任務確定課程目標，選擇課程內容，制定專業教學計劃，根據國家職業標準中相關內容，將機電工學結合中有關"電氣維修技術"、"電力拖動技術"及"照明控制技術"通過工作任務的訓練有機結合在一起，實現將典型工作任務量化為多各子任務，循序漸進的貫徹以任務引領、項目驅動、模塊化教學的新理念，遵循教學規律，利用多媒體教學、網絡(luò )教學及情景化教學的先進手段，將復雜的知識點簡單化，深奧的理論點明晰化，貼近實際的企業工作內容與流程，將實訓車間與企業、實訓老師與企業職員、實訓內容與工作任務真正融合為一，達到工學結合教學目的。

該套設備采用國際慣用的萬能網孔板6邊桌設計，自由組合的新思路，學員可根據實訓項目的要求組合成相應的實訓電路，完成電力拖動線路、照明線路接線工藝的實訓，達到"教"、"培"、"考"目的，設備組合簡單使用方便布局科學整齊美觀，擴展升級容易。同時采用了彩色蝕刻新工藝、鋼制噴塑新工藝等先進工藝。適用于職業院校、技工學校等用于電工基本技能的實訓考核。

電工技能鑒定實訓平臺技術參數：

1、工作電源： 三相四線  AC380V±5%  50Hz

2、安全保護： 漏電保護（動作電流≤30mA），過流保護，熔斷器保護

3、額定功率： 2KW

4、環境溫度： -10℃～40℃

5、相對濕度： ≤85%

6、工作臺尺寸：2500mm（直徑）×775mm（高）、桌面為內切六邊形；

7、電氣固定方式：內螺紋膠粒

產品結構：

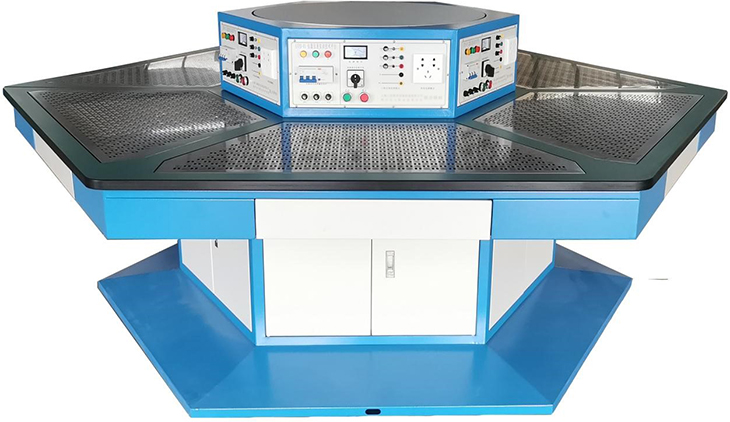

電工技能工作島由六邊形工作臺、六邊形電源控制屏及典型工作任務組成，能同時容納6名學生在設備上進行操作。

六邊形工作臺：桌體采用1.5mm厚的優質鞍鋼盒裝鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。工作臺分六邊六工位設計，每工位設置有多層抽屜式存儲柜，可放置工具、書本和配件材料。桌面為內切六邊形結構，采用25mm厚的實芯理化板，外表面貼防火板，經數控設備銑削加工成型，桌邊倒圓弧處理，每工位鑲嵌有T型網孔板，主體采用2mm厚的拉絲不銹鋼板加工成型，網孔應用德國的先進工藝，采用改進型蜂窩圓孔加工，配合專利的固定膠粒，整體設計規范、合理，使各類元器件在任何角度、任何方位都能輕松裝配、調整。工作臺直徑為2500mm，高度按人體工程學要求設計，為755mm。

六邊形電源控制屏：電源控制屏采用六邊形結構，與工作臺相對應�？蚣懿捎�30 R的半圓形鋁型材經過專用連接件組裝，頂面與底面采用1.2mm厚的優質鋼板連接。六個作業面均配置有實訓電源及主機控制系統，控制面板按鍵為薄膜輕觸式設計，具有漏電保護、短路保護功能。電源控制屏頂面采用10mm厚的鋁框包邊，內置有直徑為850mm的多角度公共操作平臺，公共操作平臺能360°旋轉，能做60°定位，平臺頂板采用10mm厚的鋁板加工成型，能載重約80Kg的典型工作任務。

工作電源：（1）輸入：三相 AC 380V ±10% 50HZ 三相五線；（2）固定交流輸出：三相五線 380V 接插式 2 組、220V 接插式 2 組、220V 插座式 4 組（3）可調直流輸出： 0～24V/2A 連續可調 2 組（帶有指針電壓、指針電流表實時監控電源變化）。

安全保護：漏電保護（動作電流≤30mA），過流保護，熔斷器保護；額定功率：2KW；環境溫度：-10℃～40℃；相對濕度：≤85%；工作臺尺寸：2500mm（直徑）×775mm （高）、桌面為內切六邊形；電氣固定方式：內螺紋膠粒。

電工技能工作島典型工作任務：

1、基本技能訓練:

①常用工具的使用及識別；

②電工識圖訓練；

③電工布線工藝；

④常用導線的連接和絕緣層的恢復；

⑤萬用表的認識與使用；

⑥兆歐表的認識與使用；

⑦鉗形電流表的認識與使用。

2、電力拖動實訓:

①三相異步電動機直接啟動控制；

②三相異步電動機接觸器點動控制線路；

③三相異步電動機接觸器自鎖控制線路；

④三相異步電動機Y-△啟動手動控制線路；

⑤三相異步電動機Y-△啟動自動控制線路；

⑥三相異步電動機接觸器聯鎖的正反轉控制線路;

⑦三相異步電動機按鈕聯鎖的正反轉控制線路；

⑧三相異步電動機雙重聯鎖的正反轉控制線路；

⑨三相異步電動機倒順開關控制的正反轉控制線路；

⑩四三相異步電動機能耗制動控制線路；

三相異步電動機反接制動控制線路；

三相異步電動機串電阻降壓?jiǎn)��?dòng)控制線路；

三相異步電動機多地控制線路；

工作臺自動往返控制線路；

接觸器控制的三相雙速異步電動機控制線路；

時間繼電器控制的三相雙速異步電動機控制線路；

學生自行設計電路的安裝、接線與調試。

3、儀表照明實訓:

①白熾燈照明電路的安裝；

②兩個開關控制一盞燈；

③兩地控制一盞燈；

④聲控開關控制照明電路；

⑤人體感應開關控制照明電路；

⑥觸摸延時開關控制照明電路；

⑦日光燈電路；

⑧電度表原理與接線；

⑧單相電度表的直接接線；

⑨單相電度表經電流互感器接線；

⑩住宅照明線路實訓。

器材配備

序號	名    稱	數量	單位	備    注
1	三相鼠籠式異步電動機	6	臺	AC380V/△  180W
2	三相鼠籠式異步電動機	3	臺	AC380V/Y  帶速度繼電器 180W
3	三相雙速異步電動機	6	臺	AC380V/YY/△  180W
4	兆歐表	6	只
5	鉗形電流表	6	只
6	數字萬用表890B+	6	只
7	單相電度表	6	只	DD862-2
8	單相閘刀開關	6	只	HK8
9	拉線開關	6	只	4A/250V
10	平燈頭	6	只	6A/250V
11	園形插座	6	只	T3-10
12	電流互感器	6	只	LQG-0.5
13	墻壁開關座	12	只
14	聲控開關	6	只	118-B30
15	低壓斷路器	6	只	DZ108-20/10
16	螺旋式保險盒	18	只	RL1-15/3A
17	直插式保險盒	12	只	RT14-20/2A
18	交流接觸器	18	只	CJX2-0910
19	輔助觸頭	18	只	F4-22
20	熱繼電器	6	只	R16B-20/3
21	通電延時時間繼電器	6	只	ST3PA-B/380V（0-60S）
22	時間繼電器座	6	只	PF-083A
23	3H鐵殼按鈕	12	只
24	行程開關	12	只	LX9-222
25	行程開關	12	只	LX9-001
26	倒順開關	6	只	K03-15
27	日光燈管	6	只	Y210RR25/10W
28	鎮流器	6	只	13W
29	日光燈座	12	只
30	接線端子排	30	只	JF5-2.5/5
31	G形導軌	6	根
32	走線槽	6	米
33	螺絲	600	只

配套資源庫

附1：維修電工訓練仿真軟件（具有軟件著作權）

一、軟件特點

1．在指導方針上，不以某專業或課程的教學大綱為依據，而是以國家維修電工職業標準為指導。

2．在系統定位上，不以理論性系統性為主線，而是以職業技能的訓練養成為主要任務。

3．在內容選擇上，不以驗證性的實驗為主要目的，而是以職業標準規定的技能點的仿真實訓為主線。

4．在媒體使用上，不以簡單的播放式動畫為主，而是側重于動畫編程、受訓者的參與交互性訓練上。

5．在表現形式上，不以實物照片而滿足，而是為追求最佳情景性效果采用三維建模技術。

6．在教學設計上，不以簡單完成某個技能為滿足而是圍繞該技能設置了諸如目的、原理、認識、結構、拆裝、布局、連線、操作、排故、考評等盡可能完備的模塊。

7．該軟件包含初級工與中級工、高級工全部12個實訓單元的研制工作，總共包含了近100多個實訓項目，基本覆蓋了電工、電子、電拖、維修電工、PLC等職業技能實訓和鑒定設備技術規范中所列出的主要技能項目。網絡(luò )版用于學生獨自仿真模擬練習，單機版用于老師教學實訓。

二、軟件仿真實訓內容：

一級模塊	二級模塊	三      級      模      塊
電工基礎	歐姆定律	目的	原理	實驗		考考你
	基爾霍夫定律	目的	原理	實驗		考考你
	電磁感應	目的	原理	實驗		考考你
	功率因數的提高	目的	原理	實驗		考考你
	負載星形接法	目的	原理	實驗		考考你
	負載三角形接法	目的	原理	實驗		考考你
電機與變 壓器	變壓器	外形	原理	考考你
	三相異步電動機	外形	裝配	考考你		維修
	電流互感器	種類	原理	使用		考考你
	電壓互感器	種類	原理	使用		考考你
	單相異步電動機	外形	裝配	考考你
	伺服電機	外形	原理	考考你
	直流電動機	外形	裝配	考考你
低壓電器	接觸器	外形	原理	判斷線圈		確定觸點對	安裝	考考你
	繼電器	外形	原理	測熱元件		測觸點	考考你
	開關	外形	原理	測量		考考你
	按鈕	外形	考考你
	指示燈	外形
	熔斷器	外形	測量	測量2
	接線端子	外形
電子器件	電阻器電位器	外形	標識	識別		小測驗	測量
	電容器	外形	標識	使用		小測驗	測量
	電感與小型變壓器	外形
	二極管	外形	標識	識別		小測驗	測量
	三極管	外形	標識	小測驗		型號判定	管腳判定
	光電器件	外形	種類
	集成電路	外形	標識	考考你
	晶閘管與單結管電路	外形	電路	測量		仿真	排故	考考你
電子技術	單相橋式整流濾波電路	目的	電路	原理		布局	仿真	考考你
	射極偏置電路	目的	電路	原理		仿真	考考你
	串聯穩壓電路	目的	電路	原理		仿真	考考你
	延時開關電路	目的	電路	原理		仿真	考考你
	RC振蕩電路	目的	電路	原理		仿真	考考你
	直流電動機調速電路	目的	電路	原理		仿真	考考你
	差分放大電路	目的	電路	原理		布局	仿真	考考你
	單結管同步觸發電路	目的	電路	原理		布局	仿真	考考你
	三端可調穩壓電路	目的	電路	原理		布局	仿真	考考你
	宿舍燈控制電路	目的	電路	原理		布局	仿真	考考你
電力拖動	接觸器聯鎖正反轉	目的	電路	原理		接線	仿真	考考你
	按扭聯鎖正反轉控制	目的	電路	原理		接線	仿真	考考你
	雙重聯鎖正反轉控制	目的	電路	原理		接線	仿真	考考你
	反接制動控制電路	目的	電路	原理		接線	仿真	考考你
	Y-Δ降壓?jiǎn)��?dòng)電路	目的	電路	原理		接線	仿真	考考你
	手動順序起動控制	目的	電路	原理		接線	仿真	考考你
	直流電動機調速控制	目的	電路	原理		接線	仿真	考考你
	雙速電動機調速控制	目的	電路	原理		接線	仿真	考考你
	電動葫蘆控制	目的	電路	原理		接線	仿真	考考你
	繞線式電動機控制	目的	電路	原理		接線	仿真	考考你
照明電路	日光燈接線	接線	原理	仿真		考考你
	兩地燈控制	接線	原理	仿真		考考你
機床電路	接觸器聯鎖正反轉	故障現象		排故
	按扭聯鎖正反轉控制	故障現象		排故
	雙重聯鎖正反轉控制	故障現象		排故
	電動機反接制動控制	故障現象		排故
	Y-Δ降壓?jiǎn)��?dòng)電路	故障現象		排故
	手動順序起動控制	故障現象		排故
	直流電動機調速控制	故障現象		排故
	雙速電動機調速控制	故障現象		排故
	電動葫蘆控制	故障現象		排故
	繞線式電動機控制	故障現象		排故
常用工具	驗電筆	介紹
	旋具	介紹
	剝線鉗	介紹
	電工刀	介紹
	電烙鐵	介紹
儀器儀表	萬用表	種類	面板	測電阻		測電壓	測直流電流	測電壓
	兆歐表	種類	面板	測繞組間電阻			測電阻	考考你
	電流表	種類	面板	操作		考考你
	電壓表	種類	面板	操作		考考你
	鉗形電流表	種類	面板	操作		考考你
	直流單臂電橋	種類	面板	使用		操作	考考你
	信號發生器	種類	面板	使用		操作	考考你
	普通示波器	種類	面板	使用		操作	考考你
導線連接	導線簡介	裸線	電磁線			絕緣線	通信電纜
	命名法	電線命名法		射頻電纜命名法
	線材選用	電路條件		環境條件			導線顏色選用
	導線連接	單股芯線連接		七股芯線的連接			七股芯線T型連接
	線頭絕緣的恢復	絕緣材料		包纏方法			熱縮管
PLC	認識PLC	結構	I/O單元		工作方式		簡易編程器
	交通信號燈控制系統	控制要求	I/O口分配		接線		梯形圖指令表	運行
	可逆運行反接制動	控制要求	I/O口分配		接線		梯形圖指令表
	Y-Δ降壓起動	控制要求	I/O口分配		接線		梯形圖指令表

附2：西門子PLC仿真實訓軟件參數

一級模塊	二級模塊	三級模塊
基本指令	1.電動機啟�？刂�	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	2.電動機正反轉控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	3.電動機循環正反轉	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	4.可逆運行反接制動	控制要求、I/O分配、T型圖、指令表、電路連接、通電運行
	5.三速電機控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	6.星角降壓?jiǎn)��?dòng)控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	7.數碼管點亮控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	8.交通燈控制	控制要求、I/O分配、T型圖、指令表、電路連接、通電運行
	9.恒壓供水系統控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接
應用指令	1.循環彩燈控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	2.停車場車位控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	3.小推車控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	4.簡易三層電梯控制	實訓目的、控制要求、I/O分配、T型圖、指令表、電路連接、通電運行
順序控制指令	1.大小球傳送裝置控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	2.簡易機械手控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	3.音樂(lè )噴泉控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	4.運料小車控制	控制要求、I/O分配、T型圖、指令表、電路連接、通電運行
	5.電鍍生產線控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	6.皮帶運輸線控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	7.工業洗衣機控制	實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行
	8.雙面銑床控制	實訓目的、控制要求、I/O分配、T型圖、指令表、電路連接、通電運行

西門子PLC仿真實訓軟件包括基本指令、應用指令、順序控制指令

一、基本指令：電動機啟�？刂�、電動機正反轉控制、電動機循環正反轉、可逆運行反接制動、三速電機控制、星角降壓?jiǎn)��?dòng)控制、數碼管點亮控制、交通燈控制、恒壓供水系統控制九項。

1、電動機啟�？刂瓢�括：實訓要求、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等七項

（1）實訓要求：文字、圖片的形式展示。將主要掌握的知識點予以概括，了解本模塊主要的學習內容包括兩地控制電路的編程方法，學會(huì )實際控制設計PLC的外圍電路，學會(huì )分局實際控制要求設計簡單的梯形圖等。

（2）實訓器件：列出電動機啟�？刂茊卧�所用到的全部器件，包括三相異步電動機、PLC、交流接觸器、三相斷路器、熔斷器、熱繼電器、啟動按鈕、停止按鈕。

（3）器件布局：將器件庫中的仿真器件放到仿真配電柜中的相應位置，用于訓練學生對器件及電路的了解。電路上要有相應的符號，器件拖拽錯誤器件會(huì )拖拽不上去并會(huì )有相應的聲音顯示。

（4）I/O分配：軟件中有I/O分配地址和電路圖，將鼠標點到分配地址資源后會(huì )有相應的事物圖片展示，用來讓學生更好的了解器件模型與電路圖。

（5）T型圖：給出缺失符號的T型圖和相應的符號，學生根據所學知識用鼠標將符號拖拽到T型圖上，如果正確則符號保留在T型圖上，錯誤則消失。

（6）電路連接：

原理圖中閃爍的線條即為當前應連接的電路，用鼠標點擊連接此線的兩觸點中的一個觸點，然后拖動鼠標，找到另一個觸點并點擊，若正確將出現連接線，不正確此線消失，只有當該連線連接正確后，才能進行下一條線的接線操作。如果接線中出現困難可點擊"答案"按鈕，點擊后將出現已完成的接線圖，可參考該圖完成你所進行的操作，再次點擊"答案"按鈕，答案將消失。

可以自由接線，參照電路圖可以進行自由接線，如果不會(huì )可以點擊提示，鼠標點擊任何一個接線熱點另外的一端熱點會(huì )閃爍顯示。

（7）通電運行：以仿真實訓方式實現。通電后，可按照操作步驟按下相應開關，即可直觀地觀察到電路的運行情況，同時配合模擬真實場景的聲效，達到仿真的效果。

附3：自動化生產線考核仿真教學軟件

自動化生產線考核軟件是以自動生產線安裝調試技能大賽裝備(教育部指定競賽裝備)為實物模型,軟件以實際工程項目為主線，以項目進程為引領，突出技能訓練；強調職場場景，全部考核在三維場景下進行，具有很強的職業性、情景性、過程性與互動性。軟件分為兩大部分，分別是安裝部分考核和編程部分考核。每個項目中又包括若干個項目進程，每個項目也有若干個進程，考生必須依次對所考內容進行作答，如果該步驟操作具有困難性可以點擊右下角"跳過"按鈕跳過該操作進程考核。

一、安裝部分考核：單元安裝、部件安裝、氣路連接、電氣連接、PLC通信5個項目?jì)热荨?/span>

1.單元安裝：操作進程中包括供電單元檢查、加工單元安裝、裝配單元安裝、分揀單元安裝等4部分考核任務。

1.1供電單元檢查包括供電單元上電檢查進程，從工具庫選取萬用表拖動到總電源控制斷路器處測量AC380V和AC220V帶電情況→將數字萬用表檔位調到交流750V→拖動數字萬用表紅黑表筆分別到黃綠、黃紅、綠紅端測量AC380V帶電情況→再拖動數字萬用表紅黑表筆分別到黃藍、綠藍、紅藍端測量AC220V帶電情況；

1.2加工單元安裝包括單元安裝、裝置側總線接線、單元通電、輸入點檢查、傳感器位置調整、輸出點檢查進程，從單元庫中選取加工單元，拖到示意區域，完成加工單元定位→從零件庫選取Φ5內六角螺絲拖動到示意位置→從工具庫選取Φ5內六角扳手拖動到示意位置，然后固定加工單元→ 從零件庫中選取加工單元裝置側總線

1，先拖動到一端口→從零件庫中選取加工單元裝置側總線

2，拖動到另一端口，將加工單元裝置側和PLC側連接起來→從工具庫中選取萬用表拖動到斷路器處→調節數字萬用表到蜂鳴檔→接通加工單元的交流電源和直流電源→依次測試啟動按鈕SB1、停止按鈕SB2、轉換開關SA、急停按鈕QS并觀察PLC指示燈動作情況→檢查沖壓氣缸磁性開關工作是否正常→檢查夾料氣缸磁性開關工作是否正常→檢查伸縮氣缸磁性開關工作是否正常→檢測黃色指示燈是否正常工作→檢測夾緊電磁閥工作是否正常；

1.3裝配單元安裝包括單元安裝、裝置側連接、單元通電、輸入點檢查、傳感器檢查、輸出點檢查進程，請用鼠標選擇平面圖上的裝配單元，完成定位→從工具庫和零件庫中選擇合適工具和零件，固定裝配單元（寫清螺釘的尺寸、內六角扳手型號）→請從零件庫選取合適的零件，連接裝配單元裝置側總線→給裝配單元通電→測試停止按鈕→請從零件庫中選取合適零件，檢查光纖傳感器工作是否正常→請從零件庫中選取合適零件，檢查光電傳感器。

1.工作是否正常→請從零件庫中選取合適零件，檢查光電傳感器

2.工作是否正常→請從零件庫中選取合適零件，檢查光電傳感器

3.工作是否正�！�請從零件庫中選取合適零件，檢查光電傳感器

4.工作是否正常→檢查頂料氣缸磁性開關工作是否正常→檢查擋料氣缸磁性開關工作是否正常→檢查旋轉氣缸磁性開關工作是否正常→檢查伸縮氣缸磁性開關工作是否正常→檢查上下氣缸磁性開關工作是否正常→檢查加緊氣缸磁性開關工作是否正常→檢測紅色指示燈是否正常工作；

1.4分揀單元安裝包括單元安裝、裝置側連接、單元通電、輸入點檢查、傳感器檢查、輸出點檢查進程，點擊識圖進入后，畫面上出現工作臺平面，然后點擊下面的工作臺平面按鈕，會(huì )出現總裝平面圖→請用鼠標選擇平面圖上的分揀單元，完成定位→進入固定分揀單元后，從零件庫中選擇Φ5內六角螺絲4個，然后在工具庫中選擇Φ5內六角扳手，最后自動將分揀單元固定在此位置上→從零件庫中選擇分揀單元裝置側總線，然后把分揀單元裝置側端口和PLC側端口連接起來（先拖動到一端口,然后再連另一端口）零件庫中放干擾項，如網線，電線和裝置側總線→首先用數字萬用表蜂鳴檔測量該斷路器下方線，蜂鳴器不會(huì )報警，表面沒有反應，即是斷路狀態。然后，接通分揀單元的電源控制斷路器→測試轉換開關→調整紅框內推料氣缸

1.磁性開關，到其上面的紅色指示燈亮為止，然后離開當前位置后，紅色指示燈熄滅→調整紅框內推料氣缸

2.磁性開關，到其上面的紅色指示燈亮為止，然后離開當前位置后，紅色指示燈熄滅→調整紅框內推料氣缸

3.磁性開關，到其上面的紅色指示燈亮為止，然后離開當前位置后，紅色指示燈熄滅→從零件庫里選取金屬物料放到畫紅框中的金屬傳感器下面，金屬傳感器的指示燈點亮； 拿走物料之后，指示燈熄滅→請從零件庫中選取合適的零件，檢查光纖傳感器工作是否正�！鷱牧慵�庫里選取物料放到畫紅框中的光電傳感器前面，光電傳感器的指示燈點亮；拿走物料之后，指示燈熄滅→點擊HL2的強制ON按鈕，綠色指示燈亮起；點擊HL2的強制OFF按鈕，綠色指示燈熄滅。（HL1對應黃色指示燈，HL3對應紅色指示燈，過程和HL2類似）點擊電路原理圖可以查看分揀單元的電氣原理圖→檢測推料電磁閥1工作是否正常；

2.部件安裝：操作進程中包括元件檢查、輸送單元、供料單元等考核任務。

2.1元件檢查：此部分給出若干個輸送單元和供料單元的元件模型，再同時給出裝配站的警示燈模型和分揀站交流電機的模型。當點擊警示燈和交流電機時，警示燈和交流電機會(huì )消失，然后給出對勾。都選完之后可以進入下一步，如果沒選對則一直停留在這一步，按跳過按鈕才能進入下一步；

2.2輸送單元包括輸送臺裝配、機械手裝配、坦克鏈安裝、伺服接線、裝置側接線考核進程，請從零件庫和工具庫中選擇合適的零件和工具，完成組裝。組裝完成之后簡稱組件1→請從零件庫和工具庫中選擇合適的零件和工具，完成輸送臺的組裝及固定→請從零件庫和工具庫中選擇合適的零件和工具，完成輸送臺的組裝及固定→請從零件庫和工具庫中選擇合適的零件和工具，完成輸送臺的組裝及固定→從零件庫中選取伺服電機和電機同步帶，先將伺服電機放在組件1上，然后將伺服電機同步輪與下方的大同步輪用電機同步帶連接起來→請從零件庫和工具庫中選擇合適的零件和工具，完成輸送臺的組裝及固定→從零件庫中選取同步帶和從動輪機構，將同步帶一段穿過小同步輪，另一端穿過從動輪機構→從零件庫中選取溜板，從工具庫中選取內六角扳手，然后將輸送臺上同步帶兩端固定在溜板上。安裝好后將溜板翻轉過來→請從零件庫中選取Φ4內六角螺絲（16個，螺釘直徑4.0），從工具庫中選取內六角扳手，然后將將溜板固定在滑塊上→請從零件庫和工具庫中選擇合適的零件和工具，完成輸送臺的組裝及固定；請從零件庫中選擇提升機構上板、提升機構支板（左右）、內六角螺絲（直徑3.0），從工具庫中選取內六角扳手，將它們組裝起來→請從零件庫和工具庫中選擇合適的零件和工具，完成輸送單元機械手的裝配→請從零件庫中選取磁性開關固定片，將固定片放到提升氣缸后面→請從零件庫中選取提升機構底板和內六角螺絲（直徑3.0），從工具庫中選取內六角扳手，將提升機構底板固定在提升機構支板上→請從零件庫中選取升降臺固定柱，將固定柱從提升機構上板上放置進去→請從零件庫中選取升降臺和內六角螺絲（直徑3.0），從工具庫中選取內六角扳手，將升降臺固定在提升機構上板上→請從零件庫中選取內六角螺絲（直徑8.0），從工具庫中選取內六角扳手，將將提升氣缸導桿固定到升降臺上→請從零件庫中選取回轉氣缸和內六角螺絲（直徑5.0），從工具庫中選取內六角扳手，將回轉氣缸固定在升降臺上→請從零件庫中選取擺臺和內六角螺絲（直徑3.0），從工具庫中選取內六角扳手，將擺臺固定在回轉氣缸上→請從零件庫中選取氣動手指、氣夾和內六角螺絲（直徑3.0），從工具庫中選取內六角扳手，將氣動手指固定在氣夾上→請從零件庫中選取連接件和內六角螺絲（直徑4.0），從工具庫中選取內六角扳手，將氣夾固定在連接件上→請從零件庫中選取伸縮氣缸和內六角螺絲（直徑4.0），從工具庫中選取內六角扳手，將連接件安裝在伸縮氣缸上→請從零件庫中選取內六角螺絲，從工具庫中選取內六角扳手（直徑3.0），將伸縮氣缸固定在擺臺上→請從零件庫中選取坦克帶連接件和內六角螺絲（直徑4.0），從工具庫中選取內六角扳手，將坦克帶連接件固定在支板上→請從零件庫中選取內六角螺絲（直徑5.0），從工具庫中選取內六角扳手，將機械手裝置安裝在溜板上→請從零件庫中選取磁性開關（2個）和螺絲（2個），從工具庫中選取十字花螺絲刀，將磁性開關固定在磁性開關固定片上→請從零件庫中選取磁性開關（2個）將磁性開關放在回轉氣缸側面→請從零件庫中選取磁性開關（2個）將磁性開關放在伸縮氣缸上方→請從零件庫中選取磁性開關（1個）將磁性開關放在氣夾里；在考核平臺頁面下方設有一個氣路原理圖按鈕，在訓練平臺設有3個按鈕，提示、答案和氣路原理圖，點擊氣路原理圖之后可以查看輸送單元氣路原理圖；點提示會(huì )出現接下來要連接的兩個點，當連接完之后則不再提示接下來的電；點答案則給出完整的氣路連接答案；完成輸送單元伺服接線；完成輸送單元裝置側接線；請從零件庫和工具庫中選擇合適的零件和工具，完成供料單元支撐架裝配；

2.3供料單元包括支撐架裝配、物料臺裝配、送料機構裝配、供料單元固定、電磁閥組裝配、氣路連接、裝置側接線、單元安裝等考核進程，請從零件庫中選取角鐵和14.5cm型材，從工具庫選取內六角扳手(直徑3.0)，完成組裝→首先請從零件庫中選取8cm型材和方形螺母（2個），將方形螺母放到8cm型材中，然后從零件庫中選取內六角螺絲，從工具庫選取內六角扳手(直徑3.0)，完成組裝→請從零件庫中選取料倉、料倉底座和內六角螺絲，從工具庫選取內六角扳手（直徑4.0），完成組裝→請從零件庫中選取金屬傳感器和金屬傳感器固定架，將金屬傳感器固定在固定架上→請從零件庫中選取內六角螺絲，從工具庫中選取內六角扳手（直徑2.5），將傳感器固定架安裝在料倉上→請從零件庫中選取擋料塊和內六角螺絲（直徑3.0），從工具庫中選取內六角扳手，將擋料塊安裝在料倉底座上→請從零件庫中選取光電傳感器和光電傳感器支架，將光電傳感器安裝在傳感器支架上→請從零件庫中選取內六角螺絲，從工具庫中選取內六角扳手（直徑3.0），將傳感器支架安裝在料倉底座的底部→請從零件庫中選取光電傳感器、光電傳感器支架和內六角螺絲，從工具庫中選取內六角扳手（直徑2.5），將光電傳感器安裝在光電傳感器支架上→請從零件庫中選取內六角螺絲，從工具庫中選取內六角扳手（直徑2.5），將傳感器支架安裝在料倉底座上→請從零件庫中選取料管，將料管放置在料倉上→請從零件庫和工具庫中選擇合適的零件和工具，完成供料單元物料臺裝配→從零件庫中選取推料氣缸和氣缸固定板，將推料氣缸安裝在氣缸固定板上→請從零件庫中選取頂料氣缸，將頂料氣缸安裝在氣缸固定板上→請從零件庫中選取推料頭，將推料頭安裝在推料氣缸的導桿上→請從零件庫中選取頂料頭，將頂料頭安裝在頂料氣缸的導桿上→請從零件庫中選取方形螺母和內六角螺絲，從工具庫中選取內六角扳手（直徑3.0），將送料機構安裝在支撐架上→請從零件庫中選取磁性開關、鐵箍和螺絲，從工具庫中選取十字花螺絲刀，將磁性開關（4個）安裝在氣缸上→請從零件庫中選取Φ5內六角螺絲，從工具庫中選取Φ5的內六角扳手，將供料單元支撐架固定在底板上→請從零件庫中選取電磁閥組合Φ4螺絲，從工具庫中選取十字花螺絲刀，將電磁閥組安裝在底板上→請根據供料單元氣路原理圖連接供料單元氣路→查看工作臺平面圖→用鼠標選擇平面圖上的供料單元，完成定位→從工具庫和零件庫中選擇合適工具和零件，固定供料單元；

3.氣路連接：主氣路連接、供料氣路調試、加工氣路調試、裝配氣路調試、輸送氣路調試、分揀氣路調試等6部分考核任務。在考核平臺頁面下考生自行完成主氣路的連接，不給任何的提示；在訓練平臺在設置2個按鈕，提示、答案，點提示會(huì )出現接下來要連接的兩個點，當連接完之后則不再提示接下來的電；點答案則給出完整的氣路連接答案→完成供料單元氣路的調試→顯示加工單元部分，按動電磁閥上的測試按鈕，相對應的氣缸動作，動作完之后自動復位完成加工單元氣路的調試→按動電磁閥上的測試按鈕，相對應的氣缸動作，動作完之后自動復位，完成裝配單元氣路的調試→按動電磁閥上的測試按鈕，相對應的氣缸動作，動作完之后自動復位，完成輸送單元氣路的調試→按動電磁閥上的測試按鈕，相對應的氣缸動作，動作完之后自動復位，完成分揀單元氣路的調試；

4.電氣連接：原理圖設計、電氣接線、通電檢查、變頻器設置、伺服驅動設置等5部分考核任務。屏幕上顯示供料-輸送站電路圖，在考核系統中不給出文字提示，完成供料-輸送站的原理圖設計→點擊輸入端之后，出現輸入端的電氣接線圖；點擊輸出端出現輸出端的電氣接線圖，考核系統中不給出電氣接線圖、提示和答案，完成供料-輸送站的電氣接線；→從工具庫中選取萬用表，將萬用表選擇到蜂鳴器擋，測量開關電源的AC220V和DC24V有沒有短路的情況→請完成變頻器參數的設置→完成伺服驅動參數的設置；

5.PLC通信：連接各分站PLC、連接觸摸屏等兩部分考核任務。根據接線圖將各個分站的PLC連接起來→從零件庫中選取觸摸屏連接線，將觸摸屏接口和PLC端接口連接起來；

二、編程部分考核：程序編制、通電運行、故障排除等3個項目?jì)热荨?/span>

1.程序編制：包括供料輸送單元的程序、加工單元程序、裝配單元程序、分揀單元程序、觸摸屏地址選擇等考核任務。完成供料輸送單元的程序編制→完成加工單元的程序編制→成裝配單元的程序編制→完成分揀單元的程序編制；

2.通電運行：加工單元運行、裝配單元運行、分揀單元運行、輸送單元運行和全線運行等等考核任務。進入加工站單站運行后，首先顯示完整的加工站，按下加工站運行按鈕，從零件庫中選取需加工的物料，將其放在物料夾上。從工具庫中選擇儀表螺絲刀，調整光電開關的靈敏度，使光電開光的指示燈變成綠色，同時，夾緊氣缸加緊，接下來自動完成后續加工動作，排除故障并完成加工單元單站運行調試→進入裝配站單站運行后，按下裝配站運行按鈕，從零件庫中選取需裝配的物料，將其放在料倉內，1、從工具庫中選取儀表螺絲刀，調節光釬放大器靈敏度就能檢測到物料；2、從工具庫中選取扳手，向外調節光纖傳感器的位置，此時可以檢測到物料，排除故障并完成裝配單元單站運行調試→進入分揀站單站運行后，按下分揀站運行按鈕，從零件庫中選取需加工的物料，將其放到分揀站物料臺上，分揀站工作。但是在運行到第二個氣缸的時候，皮帶停止轉動，但是氣缸伸出后不縮回，同時對應的磁性開關不亮，調整氣缸上的磁性開關后，氣缸動作恢復正常，之后分揀過程自動執行，完成分揀單元單站運行調試→進入輸送站單站運行后，按下輸送站運行按鈕，輸送站機械手到達供料站，調整電磁閥上的氣管位置，將旋轉電磁閥的上下兩個氣管調換位置，重新啟動輸送站，輸送站運行正常，排除故障并完成輸送單元單站運行調試→進入全線運行后同時跳出觸摸屏和系統工作臺兩個界面→點擊觸摸屏系統啟動按鈕，系統開始運行，仿真界面上每個站的HL3燈都常亮，運行狀態指示燈亮為紅色，界面上變頻器設定頻率框默認頻率為15HZ，界面上變頻器輸出頻率框顯示15.2HZ→伺服電機動作時實時顯示機械手當前位置在多少mm，在供料站時顯示1040mm，在裝配站時顯示440mm，在加工站時顯示90mm.同時，伺服電機動作時伺服電機給定轉速顯示框里顯示350mm/S→操作人員在抓取機械手抓取工件縮回到位前，人工按 SB1 按鈕予以確認→按下SB1按鈕之后，運行界面的非成品工件指示燈點亮→顯示一槽推入一個白色芯白色工件，一個黑色芯白色工件；二槽推入一個白色芯黑色工件；

3.故障排除：包括變頻器參數鎖定和伺服驅動器錯誤兩個考核項目。進入變頻器參數鎖定后，顯示變頻器，此時無論怎么動變頻器上的按鈕，都顯示HOLD，解決方法，按住MODE鍵2S，解除鎖定模式→進入伺服驅動器錯誤后，畫面顯示伺服器，此時無論怎么動伺服器上的按鈕，都閃爍顯示ERR210。解決方法，先斷開伺服驅動斷路器，連接好通信電纜，重新打開斷路器，伺服驅動器即恢復正常；

附4：物料分揀PLC綜合仿真實訓軟件

一、產品概述

本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.1-2006）《職業技能實訓和鑒定設備通用技術規范》，城鄉建設部、教育部相關專業教學大綱，為緩解我機械加工類專業傳統實驗實訓教學環節的不足、提高學生的職業技能水平為目的而研制。內容包括項目分析、PLC 控制（PLC 主機、輸出模塊、輸入模塊）、硬件安裝（機械手臂、氣動設備提升部件、物料導槽、皮帶、三相轉速電機等 19 個步驟）、電氣接線、軟件編程、調試運行六大模塊。軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性?xún)r(jià)比極高。該軟件不僅可以作為實訓教學應用，其大量的原理動畫演示也可以作為助教型軟件素材應用于課堂教學環節。為電氣自動化、機電一體化等電工電子專業的技能實訓、鑒定信息化、現代化提供了豐富不可或缺的教學資源。

二、實訓項目

實訓單元	實訓名稱	內容
項目分析	項目分析概述	本項目位于自動化生產線末端，系統采用PLC控制，執行機構由氣動電磁閥—氣缸產生的氣壓驅動，實現了整個系統的自動運行，并完成物料分揀。
	演示過程	以動畫形式展示整體運行過程。
	控制任務	初始位置、工作循環、設備停止、設備保護；
PLC控制	PLC主機	基本結構、硬件組成、工作方式
	輸出模塊	變頻器簡介、變頻器基本操作、變頻器操作模式、直流電動機、交流電機、電磁閥；
	輸入模塊	按鈕開關、光電傳感器、磁性傳感器、電感傳感器、電容接近開關；
硬件安裝	硬件安裝	從元器件庫中取出器件按照正確的先后順序安裝。
硬件接線	傳感器	參考原理圖與端子圖完成對應的插頭連接。
	電磁閥	參考原理圖與端子圖完成對應的插頭連接。
	其他設備	參考原理圖完成對應的插頭連接。
	氣路連接	參考氣路圖與氣閥圖以及操作步驟完成氣路連接。
軟件編程	經驗設計	設計方法、控制要求、IO分配；
	順序控制	設計方法、控制要求、IO分配；
	程序識讀	將界面左側操作步驟按照正確的順序拖至星號提示位置。
調試運行	經驗設計	以視頻形式直觀形象的展示文件打開與保存。
	現場調試	推上空氣開關，將萬用表調至交流500V擋，測量對應之間的電壓，再用萬用表調至直流50V擋，測量電源模塊24V電壓。

三、適用范圍

機電一體化技術、電氣自動化技術、電力系統自動化技術、電氣技術應用、機械工程與自動化、機械設計制造及其自動化、自動化生產設備應用、機電設備安裝與維修等專業學生的實訓教學，也可作為維修電工、可編程控制器程序設計師、電梯安裝與維修工等職業培訓與仿真技能鑒定。是電工電子實訓中心、機電一體化技術、電氣自動化技術、電力系統自動化技術等專業仿真實訓室的主體虛擬仿真實訓軟件之一。

附5：三菱PLC與變頻器仿真教學軟件-參數

一、產品技術要求

軟件PLC產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《"維修電工"職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制，包括可編程控制器和變頻器在內的26個項目，每個項目又根據需要設有：實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等多種模塊，基本涵蓋了國家維修電工中級、高級和技師鑒定考核對于可編程控制器和變頻器的應知應會(huì )全部要求。軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性?xún)r(jià)比極高。該軟件不僅可以作為實訓教學應用，其大量的原理動畫演示也可以作為助教型軟件素材應用于課堂教學環節。為電氣自動化、機電一體化等電工電子專業的技能實訓、鑒定信息化、現代化提供了豐富不可或缺的教學資源。

二、產品內容要求

一級模塊	二級模塊	三級模塊
中級	PLC工作原理控制	實訓目的：通過動畫演示了解和掌握PLC的結構、STOP和RUN模式運行； PLC結構：使用鼠標點擊各部位，學習其知識點； 實訓電路：分別介紹run模式、stop模式、程序執行；
	程序的執行過程	執行過程：讀取信息分別將信號寫入；
	電動機的起�？刂�	實訓目的：掌握兩地控制電路的編程方法，根據要求設計PLC的外圍電路、設計梯形圖等，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
	電動機的正反轉控	實訓目的：掌握PLC的基本邏輯指令、PLC編程的基本方法和技巧、掌握編程軟件的基本操作、掌握電動機正反轉的PLC外部接線及操作，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
	電動機循環正反轉控制	實訓目的：掌握PLC的基本邏輯指令、PLC編程的基本方法和技巧、掌握編程軟件的基本操作、掌握電動機正反轉的PLC外部接線及操作，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：在“已利用的資源”框中單擊“點擊選擇”按鈕選擇所有需要操作的項目； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
	三速電動機控制	實訓目的：掌握手持編程器的基本操作、編程的基本方法和技巧、三速電動機的PLC外部接線，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
高級	星/角起動控制	實訓目的：掌握手持編程器的基本操作、編程的基本方法和技巧，掌握電動機Y/△啟動的PLC外部接線，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 設計實現：在已利用資源中選擇要操作的項目；通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
	電動機正反轉能耗制動控制	實訓目的：掌握手持編程器的基本操作、編程的基本方法和技巧、電動機正反轉能耗制動的PLC外部接線，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
	彩燈循環控制	實訓目的：掌握手持編程器的基本操作、編程的基本方法和技巧、PLC外部接線，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
	數碼管的點亮控制	實訓目的：掌握PLC的基本邏輯指令的應用、編程的基本方法和技巧、PLC外部接線及操作，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
	大小球傳送裝置控制	實訓目的：掌握PLC的編程和連線方法、掌握大、小球分類傳送裝置的設計方法、設計大、小球分類傳送裝置的控制程序，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
	簡易機械手的控制	實訓目的：熟悉步進指令的特點、用轉移指令來編寫控制程序，根據控制要求模擬真實的操作； 實訓器材：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
技師	電鍍生產線的控制	實訓目的：熟悉電鍍生產工藝的控制要求，設計I/O端口分配圖、熟悉步進指令在設備控制中的編程方法、掌握步進順控指令的應用，根據控制要求模擬真實的操作； 實訓器件：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
	自動交通燈的控制	實訓目的：熟悉順控指令的用法式、掌握并行分支及并行匯合指令的寫法、實現交通燈的控制，根據控制要求模擬真實的操作； 實訓器件：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
	皮帶運輸線的控制	實訓目的：熟悉皮帶機控制要求，掌握分支程序的編程方法，并行分支程序指令的編程，根據控制要求模擬真實的操作； 實訓器件：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
	工業洗衣機的控制	實訓目的：掌握PLC與變頻器綜合控制的思路、步進順控程序的編制方法、變頻器程序運行參數的設置和外部端子的接線、能運用變頻器的外部端子和參數實現變頻器的程序，根據控制要求模擬真實的操作； 實訓器件：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
	恒壓供水系統的控制	實訓目的：了解PLC與變頻器綜合控制的設計思路、掌握變頻器7段調速的參數設置和外部端子的接線、能運用變頻器的外部端子和參數實現變頻器的多段速度控制、能運用變頻器的多段調速解決工程實際問題，根據控制要求模擬真實的操作； 實訓器件：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； T型圖：將符號庫中的符號放到梯形圖中相應位置處； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路；
	小推車控制	實訓目的：掌握較復雜程序的編寫、可擴展性程序編寫的思路和方法等，根據控制要求模擬真實的操作； 實訓器件：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
	停車場車位的控制	實訓目的：熟悉和掌握PLC的編程和連線方法、變頻器A540的編程和接線方法等，根據控制要求模擬真實的操作； 實訓器件：將本單元使用的各類實訓器件依次進行展示； 器件布局：根據操作提示將器件庫中的器件放到配電柜中相應位置； I/O分配：將鼠標移動I/O分配地址資源相應部分查看實物； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電路連接：按照原理圖中給出的提示在實物圖中接線，點擊說明按鈕，可以查看操作說明，再次點擊關閉操作說明，點擊答案按鈕可以查看已完成的電路，再次點擊關閉已完成的電路； 通電運行：依據操作提示進行實物虛擬仿真通電運行操作；
	變頻器的PU操作	初始化：按照操作步驟提示完成操作項目； 設定與運行：按照操作步驟提示完成PU操作項目； 簡單參數接線：按照原理圖中給出的先后順序在實物圖中連接導線； 多參數設定：按照操作步驟提示完成PU操作項目； 點動參數運行：按照操作步驟提示完成PU操作項目；
	變頻器的EXT操作	連續接線：按照原理圖中給出的先后順序在實物圖中連接導線； 連續運行：按照操作步驟提示完成操作項目； 點動接線：按照原理圖中給出的先后順序在實物圖中連接導線； 點動運行：按照操作步驟提示完成操作項目；
	變頻器的組合操作	組合1接線：按照原理圖中給出的先后順序在實物圖中連接導線； 組合1操作：按照操作步驟提示完成操作項目； 組合2接線：按照原理圖中給出的先后順序在實物圖中連接導線； 組合2操作：按照操作步驟提示完成操作項目； 多段接線：按照原理圖中給出的先后順序在實物圖中連接導線； 多段運行：按照操作步驟提示完成操作項目；
綜合	手持編程器的操作	工作方式選擇：變頻器介紹，在聯機編程方式下，按OTHER鍵，用↑、↓鍵移動光標，查看各種工作模式； 程序清零：依據操作提示，按操作步驟使用鼠標完成操作；在界面上依據操作步驟完成操作； 程序寫入：按照程序依次在界面進行操作； 程序讀出：按照程序依次在界面進行操作； 程序修改：按照程序依次在界面進行操作； 程序插入：按照程序依次在界面進行操作； 程序刪除：按照程序依次在界面進行操作；
	X62W萬能銑車	實訓目的：熟悉并掌握X62W萬用銑床電氣控制線路工作原理、模塊電器分部及功能特點，掌握PLC基本原理和指令運用，會(huì )電腦操作和三菱PLC軟件的應用、會(huì )X62W萬用銑床PLC改造的編程、調試、試運行等； 機床簡介：介紹銑床的各部件； 工作原理：電路組成及電源引入、主軸及冷卻泵控制、工作臺進給控制、快速進給控制等； 電氣位置：鼠標指到原理圖中器件符號時，界面下方將顯示器件實圖片及器件位置； I/O分配：鼠標指到原理圖中器件符號時，界面下方將顯示器件實圖片及器件位置； PLC接線圖：原理圖展示； 電氣連接：根據原理圖在實物中進行接線，鼠標移動線頭上的線管或連接的導線時，可以看清相應線號。在實物中將某個線號的所有連接線結完，原理圖中對應線號的接線會(huì )變紅；
	Z3050搖臂鉆床	實訓目的：熟悉Z3050搖臂鉆床電氣控制線路工作原理、模塊電器分部及功能特點，掌握PLC基本原理和指令運用，會(huì )電腦操作和三菱PLC軟件的應用、會(huì )Z3050搖臂鉆床PLC改造的編程、調試、試運行等； 機床簡介：介紹銑床的各部件； 工作原理：電路組成及電源引入、搖臂升降控制、主軸控制、主軸箱和立柱控制等； 電氣位置：鼠標指到原理圖中器件符號時，界面下方將顯示器件實圖片及器件位置； I/O分配：鼠標指到原理圖中器件符號時，界面下方將顯示器件實圖片及器件位置； 電氣連接：根據原理圖在實物中進行接線，鼠標移動線頭上的線管或連接的導線時，可以看清相應線號。在實物中將某個線號的所有連接線結完，原理圖中對應線號的接線會(huì )變紅； 通電運行：依據操作提示進行虛擬仿真實物模擬操作運行；
	CA6140型車床	實訓目的：熟悉CA6140車床電氣控制線路工作原理、模塊電器分部及功能特點，掌握PLC基本原理和指令運用，會(huì )電腦操作和三菱PLC軟件的應用、會(huì )CA6140車床PLC改造的編程、調試、試運行等； 機床簡介：介紹銑床的各部件； 工作原理：電路組成及電源引入、主軸電動機控制、冷卻泵控制、刀架快速移動控制、電氣安全保護等； 電氣位置：鼠標指到原理圖中器件符號時，界面下方將顯示器件實圖片及器件位置； 控制要求：利用可編程控制器PLC對機床控制電路進行改造，盡可能的保留原來開關的動斷觸點的狀態，減少電路連接時的接線數目，提高工作效率； I/O分配：輸入信號、輸出信號； PLC接線圖：原理圖展示； T型圖：將符號庫中的符號放到梯形圖中相應位置處； 電氣連接：根據原理圖在實物中進行接線，鼠標移動線頭上的線管或連接的導線時，可以看清相應線號。在實物中將某個線號的所有連接線結完，原理圖中對應線號的接線會(huì )變紅； 通電運行：依據操作提示進行虛擬仿真實物模擬操作運行；

附6：電機與變壓器仿真教學軟件

一、產品概述

電機與變壓器仿真教學軟件依據《職業院校數字校園建設規范》（教職成函[2015]1 號）與教育部頒布的有關專業教學大綱而設計，選取典型的電機與變壓器，圍繞其核心知識點和技能點展開，兼顧教師的課堂教學，力爭達到軟件的職業性、情境性、過程性、交互性的相互交融。

本軟件包括功率電機、控制電機、信號電機和變壓器4個實訓單元，共18個典型的實訓項目，每個實訓項目下設有外形結構、工作原理、拆裝過程、故障檢測、常見應用、考考你等數目不等實訓任務。

本軟件既可支持教師的課堂演示教學，亦可支持學生進行課前預習，重點支持學生在理論課后進行的自主仿真實訓，并可在此基礎上實現技能考核。

二、實訓項目

包括功率電機、控制電機、信號電機和變壓器 4 個實訓單元。

1.功率電機

包括電單相異步電動機、三相異步電動機、直線電機、直流電動機、交直流兩用電動機 5 個實訓項目。

2.控制電機

包括步進電機、伺服電機、直流無刷電機、開關磁阻電機 4 個實訓項目。

3.信號電機

信號電機包括測速發電機、自整角機、旋轉變壓器 3 個實訓項目。

4.變壓器

單相變壓器、三相變壓器、電流互感器、電壓互感器、自耦變壓器、電焊變壓器 6 個實訓項目。

三、適用范圍

軟件主要用于高職高專機電一體化技術、電氣自動化技術、機電設備維修與管理、電氣自動化技術，也可用于中等職業學校機電技術應用、機電設備安裝與維修、電機電器制造與維修等專業。本產品既有助于相關專業教師的教學，又可以網絡(luò )運行，滿足學生自主學習的要求。

附7：機床電氣線路仿真教學軟件

一、軟件要求：

軟件以實際工程項目為主線，以施工任務為引領，突出技能訓練；強調職場場景，全部訓練在三維場景下進行；重視教學設計，不同的知識單元含有諸如器材、接線、仿真操作等技能訓練教學模塊。軟件采用三維可視化控制與數據庫技術而制作，具有很強的技術性、職業性、情景性、過程性與互動性。軟件設有操作提示，可供學習者自行仿真訓練。

本系統畫面美觀、導航清楚、操作簡單、實訓單元設置合理、仿真效果突出，具有很強的情境性、過程性、交互性和智能性，是集助教、助學的一款不可多得的仿真軟件。

二、技術參數：

包含五大實訓項目：CA6140車床、Z37鉆床、M7130磨床、X62W銑床。

CA6140車床

實訓內容：車床認知、電路原理、車床壁龕主電線路連接、車床壁龕控制電路連接、車床壁龕外部接線、教學資源。

1、車床認知包括兩部分：車床認知和車床工作

車床認知：展示車床主要組成部分。包括主軸箱、掛輪架、進給箱、刀架、轉盤、縱板箱、縱溜板、橫溜板、尾架、絲杠、光杠、操作手柄。

車床工作：通過點擊仿真車床按鈕來操作車床運行，了解CA6140車床運作原理流程。

2、電路原理：電路圖包括電源保護、電源開關、主軸電動機、短路保護、冷卻泵電動機、刀架快速移動電動機、控制電源變壓及保護、斷電保護、主軸電動機控制、刀架快速移動、冷卻泵控制、信號燈、照明燈。通過點擊動態電路圖了解電路運行過程中的原理。電路圖通電運行的部分進行高亮顯示。

3、車床壁龕主電線路連接

實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。

4、車床壁龕控制電路連接

實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。

5、車床壁龕外部接線

實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。

6、教學資源：CA6140型車床電氣控制線路的安裝與調試的文字教學資源。

Z37鉆床

實訓內容：鉆床認知、電路原理、鉆床壁龕主電線路連接、鉆床壁龕控制電路連接、鉆床壁龕外部接線、教學資源。

7、鉆床認知包括兩部分：鉆床認知和鉆床工作

鉆床認知：展示鉆床主要組成部分。包括立內柱、外立柱、底座、搖臂升降絲杠、搖臂、主軸、主軸箱、工作臺。

鉆床工作：通過點擊仿真車鉆按鈕來操作鉆床運行，了解Z37鉆床運作原理流程。

8、電路原理：電路圖包括電源開關、冷卻泵電動機、主軸電動機、搖臂升降電動機、立柱松緊電動機、抵押照明、零壓保護、主軸電動機控制、搖臂升降控制、立柱松緊控制。通過點擊動態電路圖了解電路運行過程中的原理。電路圖通電運行的部分進行高亮顯示。

9、鉆床壁龕主電線路連接

實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。

10、鉆床壁龕控制電路連接

實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。

11、鉆床壁龕外部接線

實訓內容：接線盒內仿真各種接線器件，可以自由接線。同時配備原理圖，參照原理圖進行連線。

12、教學資源：Z37型車床電氣控制線路的安裝與調試的文字教學資源。

M7130磨床

實訓內容：磨床認知、電路原理、磨床壁龕主電線路連接、磨床壁龕控制電路連接、磨床壁龕外部接線、教學資源。

13、磨床認知包括兩部分：磨床認知和磨床工作

磨床認知：展示磨床主要組成部分。包括立柱、照明燈及開關、工作臺、滑座、砂輪架、電磁吸盤。

磨床工作：通過點擊仿真磨床按鈕來操作鉆床運行，了解M7310磨床運作原理流程。

14、電路原理：電路圖包括電源開關及保護、砂輪電動機、冷卻泵電動機、液壓泵電動機、控制電路保護、砂輪控制、液壓泵控制、整流變壓器、整流器、電磁吸盤、照明。通過點擊動態電路圖了解電路運行過程中的原理。電路圖通電運行的部分進行高亮顯示。

15、磨床壁龕主電線路連接

實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。

16、磨床壁龕控制電路連接

實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。

17、磨床壁龕外部接線

實訓內容：接線盒內仿真各種接線器件，可以自由接線。同時配備原理圖，參照原理圖進行連線。接線完成圖呈現器件連接完成后效果圖。

教學資源：M7130型磨床電氣控制線路的安裝與調試的文字教學資源。

X62W銑床

18、實訓內容：銑床認知、電路原理、銑床壁龕主電線路連接、銑床壁龕控制電路連接、銑床壁龕外部接線、教學資源。

19、銑床認知包括兩部分：銑床認知和銑床工作

銑床認知：展示銑床主要組成部分，包括懸梁、床身、軸速旋鈕、刀桿、刀桿掛腳、主軸、工作臺、回轉盤、橫溜板、升降臺、底座。

銑床工作：通過點擊仿真銑床按鈕來操作銑床運行，了解X62W銑床運作原理流程。

20、電路原理：電路圖包括電源開關及保護、主軸電動機、冷卻泵電動機、進給電動機、整流變壓器、整流器、主軸制動、工作臺快速移動、控制照明變壓器、照明、主軸控制、快速進給控制、工作臺進給控制。通過點擊動態電路圖了解電路運行過程中的原理。電路圖通電運行的部分進行高亮顯示。

21、銑床左壁龕主電線路連接

實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。

22、銑床左壁龕控制電路連接

實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。

23、銑床右壁龕控制電路連接

實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。

24、銑床右壁龕主電線路連接

實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。

25、銑床壁龕外部接線

實訓內容：接線盒內仿真各種接線器件，可以自由接線。同時配備原理圖，參照原理圖進行連線。接線完成圖呈現器件連接完成后效果圖。

教學資源：X62W型磨床電氣控制線路的安裝與調試的文字教學資源。
