SBDAZ-04A1電氣設備安裝調試技能實訓裝置

一、概述

"電氣設備安裝調試技能實訓裝置"是根據國家職業資格培訓教材編審委員會(huì )編寫的《電氣設備安裝工》相關的技能培訓要求而研制的，可完成《電氣設備安裝工（初級）》、《電氣設備安裝工（中級）》的電氣照明設備安裝調試技能實訓，適合各職業院校的對電氣設備安裝工技能實訓教學，同時也是初級、中級電氣設備安裝工技能考核的鑒定設備。

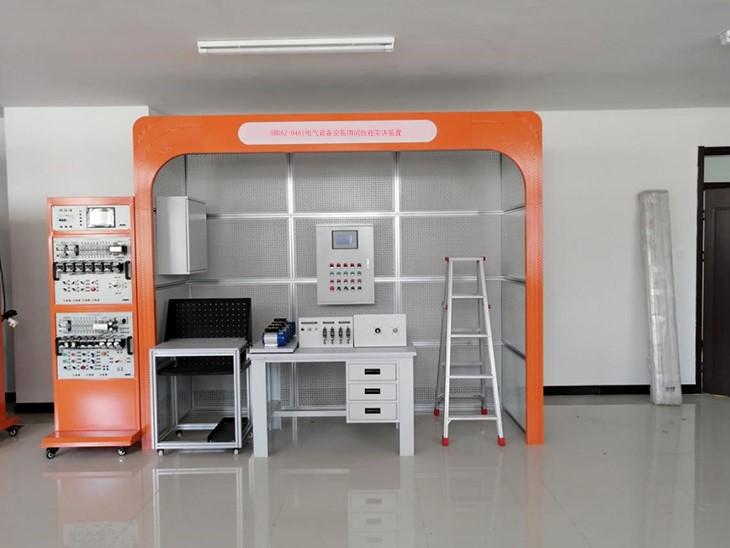

外形結構參考圖片

二、特點

該實訓設備在結構上以建筑模型（包含了室內配電箱的安裝、室內線管敷設及管內穿線、電氣照明典型線路施工、各種燈具的安裝與接線）為基礎，由室內配電箱的安裝、線管敷設、線管穿線、各種燈具的安裝、典型照明電路的安裝、吊扇的安裝及調試、防雷接地裝置的安裝等部分組成，各部分既可獨立實訓，也可組合成系統綜合實訓。

1.配電箱采用小型室內配電箱，用于訓練學員對配電箱的安裝技能

2.電氣照明典型線路采用優質元器件

三、技術性能

1.輸入電壓：三相四線～380V±10% 50Hz

2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：＜1.5kVA

4.外形尺寸：L3010×W1000×H2460mm

四、產品結構

該設備主要由模擬房、裝配桌、雙速電機模塊、交流異步電機模塊、電源電源箱模塊、電氣控制箱模塊、工具配件組成。

1、模擬房整體用鋁型材作骨架，中間用網孔板連接，方便安裝各種實訓配件和模塊。網孔板用2mm厚冷軋板數控沖孔折彎后，表面靜電噴涂；模擬房上方弧型設計，整體外形美觀大方，

2、裝配桌、模塊架用冷軋鋼板精數控精加工而成，表面靜電噴涂。裝配桌底部帶抽屜柜，結構穩固實用，外形美觀；模塊架內分多層可拆裝，可存放各種實訓模塊。

★3、實驗用電智能安全調控裝置（全室20臺共配1套）

1）、特點

當智能控制系統檢測到有漏電或觸電情景出現時，智能控制系統在0.1秒斷開連接，保證人身和財產安全；智能控制系統本身有故障指示燈，用戶可根據智能控制系統故障指示燈顯示判斷出當前故障狀態，便于處理；智能控制系統有掛鎖功能，需要檢修時，在掛鎖位置上鎖，★防止他人上電，檢修更安全�？梢圆杉F場輸出型裝置數據，通過多種物聯網通信方式上傳至云端，實現本地設備的遠程監控。

2）、功能

基于物聯網實驗室安全用電智能控制系統，可進行用電數據采集、統計、存儲、分析、查詢等。運用前端數據可視化技術將實時的用電數據展示在平臺上，并以圖表的形式提供可視化的用電信息查詢功能；運用數據庫技術實時監測用電設備和線路運行狀況，對異常狀況及時告警，從而預防電氣火災；運用用電系統故障定位技術及時發現并精準定位用電故障點，自動生成故障報告，協助用戶第一時間修復用電系統故障；運用電能質量監測技術實時分析和評估電能質量問題，并提供定制化的治理方案，協助用戶獲得優質電能；運用大數據技術和行業數學模型統計、分析并挖掘基礎的用電數據，基于數據發掘節能潛力，從而提供能效優化方案。滿足用電管理系統可視、安全、可靠、優質和經濟的智慧用電模塊需求。

3）、基于物聯網實驗室安全用電智能控制系統由執行裝置與網機組成，技術參數分別為：

（1）執行裝置技術參數

（1）極數：3P+N

（2）脫扣特性：C（5-10）In D（10-14）In

（3）額定電流：In 6A、10A、16A、20A、25A、32A、40A、50A、63A

（4）額定電壓：Ue AC 230V/400V

（5）額定頻率f：50Hz

（6）額定短路分斷能力：Icu10kA

（7）殼架等級額定電流：Inm63A

（8）缺相保護：設備防燒毀保護模式

（9）漏電保護：元器件損壞保護模式

（10）過載保護：電流過大防燒毀模式

（11）短路保護：碰線防燒毀模式

（12）掛鎖保護：便于維修安全

（13）過溫保護：可監測線路溫度

（14）過欠壓保護：防止造成人身事故和機械設備損壞

（15）漏電或觸電時0.1秒斷開

（16）故障指示燈，便于查看工作狀態

★（17）掛鎖功能，檢修更方便

（2）網機技術參數

（1）內置STM32F103C8T6主控芯片

（2）外置8M無源晶振

（3）采用SP3485作為485通信芯片

（4）485防浪涌保護

（5）標準RS485接口，可直接串口設備

（6）智能型數據終端，便捷實現數據傳輸功能

★（7）提供強大的中心管理軟件，方便設備管理

★（8）提供便捷的軟件升級和固件更新服務

★（9）提供數據庫數據備份，方便查看歷史數據

（10）尺寸：89mm*67.5mm*20.5mm

（11）重量：70g

（12）電源：AC220V

（13）功耗：1.5W

（14）工作溫度：-25℃ - +70℃

（15）工作濕度：95%

（16）WiFi版最大下行傳輸速率：64kbps

（17）WiFi版最大上行傳輸速率：32kbps

★4、數字孿生仿真系統（全室20臺共配1套）

采用單片機技術，具備多路數字量輸入輸出、模擬量輸入輸出，有通訊接口與電腦相連，通過內置協議與上位機中虛擬仿真教學軟件實時通訊，實現數據采集和對外控制等操作。具有RS232通信接口或USB通信接口、24路開關量輸入接口及指示、24路開關量輸出接口及指示、4路模擬量輸入接口、4路模擬量輸出接口、系統協同傳感器模塊將動作信號反饋給上位機仿真軟件中的虛擬對象模型，虛擬對象模型給出反饋信號，PLC等智能控制器根據信號執行相應的輸出操作，以此反應整個系統執行動作過程。能在具有物理屬性的3D環境中進行虛擬設備的仿真調試。具有高度的人機交互性，通過虛擬對象進行各種與實際環境中相1同的操作。軟件通過自動、手動和PLC控制三種模式再現了以下虛擬工業場景，3D場景的PLC實驗項目：

序號	名稱	規格/型號	單位	數量	備注（說明）	狀態
1	漏電型空氣開關	DZ47LE-32	只	1	3P+N	安裝在配電箱內
2	空氣開關	DZ47-63/C6	只	1	3P	同上
3	漏電型空氣開關	DZ47LE-32/C6	只	1	1P+N	同上
4	配電箱箱體	明裝	只	1

序號	名稱	型號與規格	數量	狀態
1	單相電度表	DD862-2	1	散裝發出
2	單相閘刀開關	HK8	1	同上
3	開關	4A/250V	1	同上
4	平燈頭	6A/250V	2	同上
5	插座		1	同上
6	電流互感器	BH0.66	1	同上
7	墻壁開關座		2	同上
8	聲控開關		1	同上

序號	名稱	型號與規格	數量	狀態
1	低壓斷路器	DZ108-20/10	1	散裝發出
2	螺旋式保險盒	RL1-15/3A	3	同上
3	直插式保險盒	RT14-20/2A	2	同上
4	交流接觸器	CJX2-0910	3	同上
5	輔助觸頭	F4-22	3	同上
6	熱繼電器	R16B-20/3	1	同上
7	通電延時時間繼電器	ST3PA-B/380V（0-60S）	1	同上
8	時間繼電器座	PF-083A	1	同上
9	3H鐵殼按鈕		2	同上
10	行程開關	LX9-222	2	同上
11	行程開關	LX9-001	2	同上
12	倒順開關	K03-15	1	同上
13	大功率電阻		3	同上
14	二極管		1	同上
15	接線端子排	JF5-2.5/5	5	同上
16	三相鼠籠異步電動機	380V/Y/△180W	1	同上
17	走線槽		2米	同上

序號	名稱	規格/型號	單位	數量	備注（說明）	狀態
1	PVC管	Φ16	根	2	3米	散裝發出
2	PVC直通	Φ16	只	10		同上
3	PVC杯梳	Φ16	只	30		同上
4	扎帶	3×100mm	包	1	500只/包	同上
5	M4*20螺絲（帶帽）	200只/套	套	1	帶2只平墊、1只彈墊	同上
6	行線槽	3025	根	2	2米/根	同上
7	PVC線槽	40×20mm	根	2	3米/根（白色）	同上
7	PVC線槽	25×15mm	根	2	3米/根（白色）	同上
13	管卡	16U型	只	30		同上
14	自攻絲	Φ6×15mm	只	100		同上

序號	名稱	型號與規格	數量	狀態
1	人字梯	1.5米高	1付
2	裝配桌		1張
3	模塊架		1張
4	臺虎鉗	5寸	1臺
5	鋼直尺	300mm	1把
6	水平尺	300mm	1把
7	電工刀		1把
8	無色護目鏡		1付
9	手電鉆	220V/500W正反調速開關	1把
10	鋼鋸架		1把
11	剝線鉗		1把
12	尖嘴鉗		1把
13	螺絲刀	一十各一	2把
14	塑料卡子及自攻螺絲		200套
15	配套教學資源	購買15套以下無此項配置。共1套
