SB-DL8綜合電路原理實驗箱
一、概述
該系統以箱式設計，集電源、測量用電表、實驗模塊于一體，實驗時只需外接信號源等即可在每個實驗模塊中進行實驗，實驗箱連接部分采用了鎖緊疊插式鍍金大孔，連接可靠、壽命長，實驗數據精確，面板采用了雙面設計工藝，正面為線路原理，反面為具體線路分布和元件，使學生在實驗時對原理一目了然。

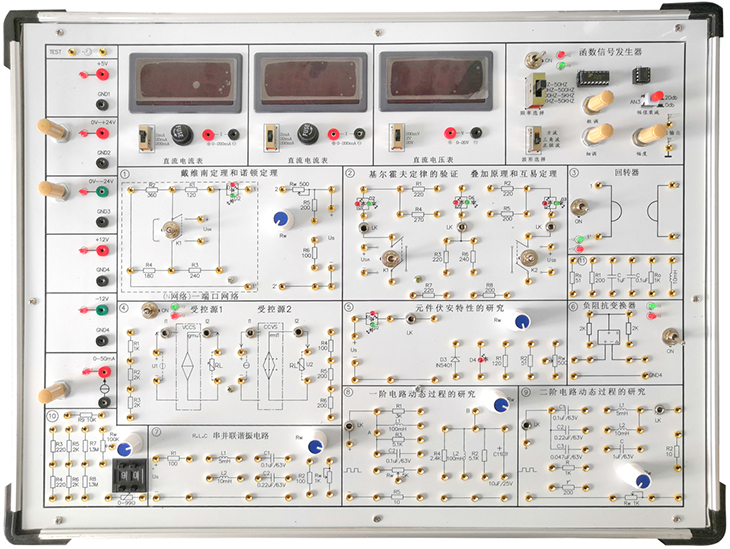

圖片僅供參考
二、組成
由鋁木合金材料制作箱體，無任何污染源，箱體內含直流穩壓工作電源、實驗用恒流源和恒壓源、測量用直流電流表、直流電壓表、實驗電路模塊區等組成。
三、主要技術指標
1）輸入交流AC：220V，±10%。
2）直流穩壓輸出 DC：±12V/1.5A，DC：5V/1.5A。
3）直流穩壓可調輸出:DC:0～±24V/1A連續可調輸出,每路電源均有短路保護自動恢復功能。
4）恒流源：0～50mA可調恒流源輸出，有開路保護功能。
5）提供數字式直流電流表2只，各分0~2mA 、0~20mA、0~200mA 共3檔測量。
6）提供數字式直流電壓表1只，分200mV、2V、20V共3檔測量。
7) 函數發生器
輸出波形：方波、三角波、正弦波
頻率范圍：分四檔10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。
8）配置0-99Ω連續可調數字式電位器。
8）設計有擴展模塊接入區1個，大小155×100mm。
9）安全保護措施：設計有電源輸入輸出專用保護電路板，具有接地保護、漏電過載過流保護功能，具有誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
11）整機消耗功率：≤0.5 KVA
12) 機箱：堅固型鋁合金框架，厚實的 ABS 塑料包角，參考外形尺寸 480×360×150mm。
四、實驗器件組成
有l～2W電阻大于22只、電容不少于7只、電感不少于6只、電位器6只(2只500、2只1K、1只5K、1只100K)，運放四組等，這些器件包含下列實驗模塊中。
1）元器件伏安特性的測量
2）電路中電位的研究
3）戴維南定理和諾頓定理
4）疊加定理和互易定理
5) 基爾霍夫定律的驗證
8）一階動態電路
9）二階動態電路
10）負阻抗變換器電路
11）R、L、C串、并聯諧振電路
12）受控源VCVS、VCCS電路
13）回轉器電路
14）留有擴展模塊接入區，可以任意擴展其它實驗模塊。
五、主要實驗項目
1）基本電工儀表的使用與測量誤差的計算
2）減少儀表測量誤差的方法
3) 電阻的串聯、并聯和混聯
4) 電路故障分析
5）線性與非線性元件的伏安特性。
6)電位及其與電壓關系的研究。
7）基爾霍夫定理。
8）疊加定理。
9）電壓源與電流源的等效變換。
10）戴維南及諾頓定理。
11）受控源VCVS、VCCS的實驗。
12）典型電信號的觀察和測量。
13）RC一階電路的響應測試。
14）二階電路的響應測試。
15) RC選頻網絡(luò )特性測試。
16) R、L、C串聯諧振電路的研究。
17）R、L、C并聯諧振電路的研究。
18) 雙口網絡(luò )測試。
19）回轉器實驗
20)其它電路的研究
