電工電氣實訓考核柜,電工電氣實訓考核裝置 > 行業新聞 >維修電工實訓考核裝置

2024年9月2日

電工電氣實訓考核柜,電工電氣實訓考核裝置,電工.電拖實訓考核柜

SBDG-603C電工電氣實訓考核裝置

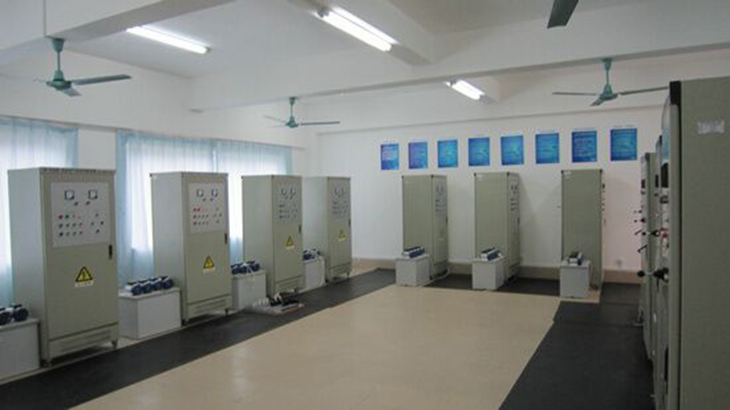

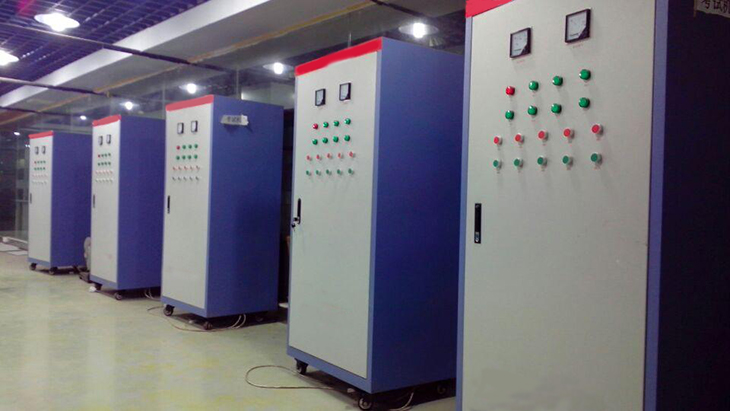

電工電氣實訓考核柜,電工電氣實訓考核裝置,電工.電拖實訓考核柜,電工考核柜,電工電子考核柜,電工實訓考核柜,通用電工實訓考核裝置,維修電工技能實訓考核柜,維修電工實驗實訓室、機床電氣檢修實驗實訓室，面向專業：機電一體化技術、數控技術、電氣自動化技術、建筑電氣工程技術、機械制造及其自動化等。
培養目標：維修電工實驗實訓室、機床電氣檢修實驗實訓室，培養使學生掌握維修電工常識和基本技能，常見電氣電路的檢修與維護，常用電路的拆裝與維修，常用低壓電器及配電裝置的安裝與維修，電動機基本控制線路的安裝與維修，電子線路的安裝與調試，電氣控制線路設計等。通過該課程的實驗學習可以提高學生的實際操作技能，以更加適應崗位的需求。
開設課程：電工技術、電氣控制、電機與變壓器、維修電工、電機拖動等課程等課程的實踐教學任務，主要承擔電力拖動控制線路的安裝配盤等的課內實驗、課程設計、畢業設計以及電工考證等的培訓。

電工電氣實訓考核裝置是中職在電工培訓教學中而設計，完成培養學生在實踐中的基本技能和接線技巧，電工實訓考核柜，它包括了照明電路、電力拖動控制電路等實驗與實操接線等項目，從而大大豐富了課堂實習教學內容，提高了實習教學質量，讓學員很快掌握實際操作技能知識與實踐接線技巧。使培訓教學和實習操作走向一個新領域。

二、電工電氣實訓考核裝置結構及配置：

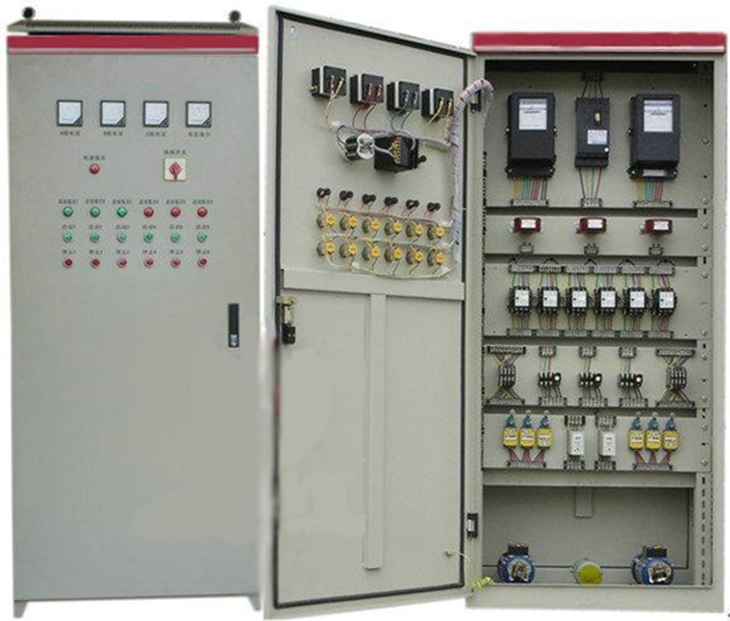

該設備按照標準電氣控制柜設計制造(規格：800×460×1850mm)，利用雙面空間位置，柜內裝有完成各種照明電路所需的單相電度表、日光燈、白熾燈、單聯開關、感應開關、聲控開關、觸摸開關、插座等，以及電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、接觸器、中間繼電器、時間繼電器、熱繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表以及三相四線有功電度表等。為了延長電器的使用壽命，降低材料消耗，各電器的接點都已與接線端子相連，學生只需在接線端子上接線訓練，以求電氣元件經久耐用。技訓柜還配備多臺附屬電機，通過該電動機支持可作各種實驗。

三、技術參數：

1、輸入電源額定電壓：AC380V±5%

2、額定電流：10A

3、頻率：50Hz

4、環境溫度：-5℃—40℃

5、相對濕度：≤85%（25%）

6、外形尺寸：800×460×1850mm

7、設備重量：120kg

四、電工電器實訓考核柜實操內容

1、觸摸開關控制白熾燈電路

2、白熾燈控制電路

3、人體感應開關控制摟梯白熾燈電路

4、聲控開關控制樓梯白熾燈電路

5、日光燈控制電路

6、單相電度表直接安裝電路

7、單相電度表間接安裝電路

8、單相電動機控制電路

9、并勵直流電動機調磁調速電路

10、并勵直流電動機電樞回路串電阻調速電路

11、并勵直流電動機電樞回路串電阻二級起動控制線路

12、并勵直流電動機電樞反接法正反轉控制電路

13、電流互感器與電流表配用接線圖

14、電壓表、電流表安裝電路

15、三相四線電度表直接安裝電路

16、三相四線電度表間接安裝電路

17、一臺電流互感器用于單相回路的接線電路

18、兩臺電流互感器接成不完全星形接線電路

19、三臺電流互感器接成星形接線電路

20、兩臺電流互感器差接接線電路

21、三臺電流互感器接成三角形接線電路

22、萬能轉換開關和電壓表測量三相電壓接線電路

23、異步電動機點動控制電路

24、異步電動機自鎖控制電路

25、具有過載保護自鎖控制電路

26、異步電動機單向點動起動控制電路

27、異步電動機兩地控制電路

28、異步電動機聯鎖正反轉控制電路

29、正反轉點動、起動控制電路

30、雙重聯鎖正反轉控制電路

31、自動往返控制電路

32、位置開關作自動停止正反轉起動控制電路

33、帶有點動的自動往返控制電路

34、異步電動機星、三角控制電路

35、接觸器控制星三角形控制電路

36、串電阻降壓起動控制電路

37、異步電動機反接制動控制電路

38、異步電動機能耗控制電路

39、雙速電動機的切換運行控制線路

40、手動順序起動控制

41、自動順序起動控制

42、C620-1型車床控制電路

43、電動葫蘆電氣控制電路

44、Y3150型滾齒機控制電路

五、使用方法：

1、選擇任一控制電路圖，根據電路原理，選擇好電氣元件，并將所需線路在相應觸點接線端上作有效連接；

（一）、電工部分
序號	名稱		數量	單位
1	日光燈實訓組件		1	套
2	彩色燈泡及燈座		10	套
3	單線開關		1	只
4	二線開關		1	只
5	單相漏電開關		1	只
6	三相開關		1	只
7	調光開關		1	只
8	觸摸延時開關		1	只
9	人體感應自動開關		1	只
10	聲光控延時開關		1	只
11	盒式開關		1	只
12	插座		2	只
13	螺旋式溶斷器		2	只
14	4uF電容		1	只
15	單相電度表		1	只
16	單相交流電機		1	只
（二）、電拖部分
1	D247LE－32	三相漏電開關		1	只
2		電流互感器		3	只
3	DT862－4	三相四線有功電能表		1	只
4	DX862－4	三相四線無功電能表		1	只
5	CJX2－0901	交流接觸器		6	只
6	JZ7－44	中間繼電器		2	只
7	JR36－20	熱繼電器		3	只
8		螺旋式熔斷器		4	只
9	YBLX－19/21	行程開關		6	只
10	ST3	電子式時間繼電器		2	只
11		橋堆		1	只
12	200KVA	變壓器		1	只
13		可控硅		1	只
14	1K／100W	可調瓷盤		3	只
15	380（△）180W	鼠籠式三相異步電機（帶離心開關）		1	只
16		雙速異步電機		1	只
17	50W／220V	直流并勵電動機		1	只
（三）、控制面板部分
1	6L2	交流電壓表 450V		1	只
2	6L2	交流電流表 30A		3	只
3	碩博	指示燈		7	只
4	碩博	控制按鈕		8	只
5	碩博	轉換開關		1	只
