"追求技術進步、服務科教興國、支持教育事業"
SBDG-221B電工電子技術綜合實驗平臺
電工電子技術綜合實驗平臺、
電子電工技術實驗臺是根據依據中職電工電子類課程的實驗內容精心設計的一體化綜合實驗設備,實驗內容包括電路分析、電工基礎實驗、模擬電路實驗、數字電路實驗、電工學、電子技術、電子學、模擬電子技術、數字電子技術、電力拖動等課程
電子電工技術實驗臺、通過實驗要求學生掌握正確使用儀器設備的技能、掌握正確的測試方法和測試技能，進一步理解、加深和鞏固與電子電工技術相關的基礎理論知識，鍛煉動手實踐能力,提高綜合設計能力及創(chuàng )新能力。
一、功能特點：
1、電工電子技術綜合實驗平臺由鋁合金框架實驗臺、分體式鋁合金框架電源模塊、實訓桌、實驗模塊等組成，適用各大中專院校"電工基礎"、"電工學"、"數電"、"模電"等課程的實驗教學。并可擴展"電機學"、"電機與電力拖動"、"電機控制"、"繼電接觸控制"、"可編程控制器"及"電機變頻控制"等實驗內容。
2、實驗"掛箱"采用隱藏式導軌結構。電源模塊為鋁合金框架結構，可脫離實驗臺單獨作為一個實驗儀器使用；實驗模塊為鋼制結構，可脫離實驗臺單獨作為一個實驗儀器使用。
3、整體采用模塊化結構形式，電源和儀器儀表全部采用獨立掛箱式結構，各實驗模塊任務明確，方便學校根據自身的教學要求，選擇不同的實驗配置，易于后期擴展升級。實驗模塊之間的工作電源用短接導線連接，既接通各模塊電源，又使各模塊連成一體。
4、平臺配套測量?jì)x表精度高，采用數字化、智能化及人機對話模式，各種儀表均有可靠的保護功能。
5、平臺操作面板采用鋁制面板，面板厚度2mm，文字符號采用現代彩色噴描技術處理，面板標識清晰，鋁面板顏色和實驗臺顏色一致。
6、平臺裝有電壓型漏電保護裝置，若有漏電現象，即產生告警信號并切斷總電源，確保實驗進程安全；裝有一套電流型漏電保護器，若有漏電現象，當漏電流超過一定值時，即切斷電源；各種電源及各種儀表均有可靠的保護功能。實驗連接線及插座采用不同的結構，使用安全、可靠、防觸電。
二、技術性能：
1、輸入電源：三相四線(或三相五線)AC380V±10% 50Hz
2.安全保護措施：具有接地保護、漏電、過載、過流保護功能，安全性符合相關的國標標準。
3.工作環境：溫度度:-5～40℃相對濕度<70%；
4、裝置容量：＜1.5kVA
5、外形尺寸：約1650mm×700mm×1700mm
三、實驗臺主要配置及功能：
電工電子技術綜合實驗平臺由實驗桌、實驗臺架、存儲柜、實驗掛箱組件、配件等組成。
具體參數如下：
|
序號 |
部件名稱 |
功能及技術參數 |
數量 |
|
1 |
實驗桌 |
1、采用鋁合金框架，實驗臺底下設有萬向輪，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于200kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。4只C字形鋁壓成型構件為左、右對稱件，外形約160×166×70mm，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面靜電噴涂工藝。 |
1套 |
|
2 |

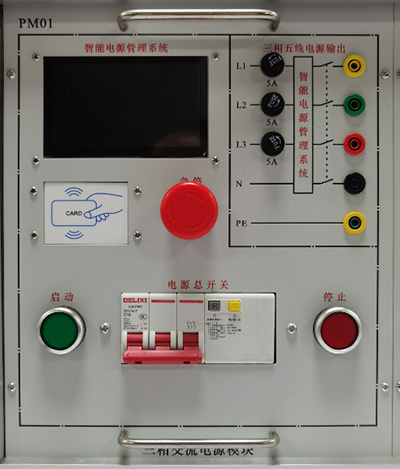

三相交流電源 |
（1）提供線電壓380V交流電源、相電壓220V交流電源。交流電源輸出設有電源保護系統，相間、線間過電流及直接短路均能自動保護。提供三相漏電保護器作為整個實驗平臺的電源總開關。三相輸出通過停止和啟動按鈕控制。
|
1套 |
|
3 |

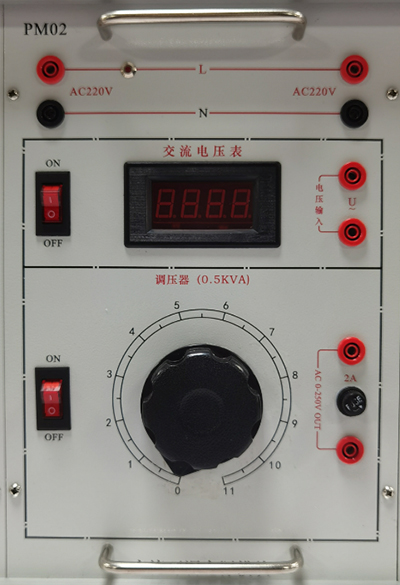

交流可調電源 |
提供0～250V連續可調交流電源一路，數顯電壓變顯示輸出電壓值，輸出具有短路、過流保護等功能。提供交流電壓表一只，測量范圍0～500V，三位半顯示，能夠測量輸入交流電壓。
|
1套 |
|
4 |
直流可調電源 |

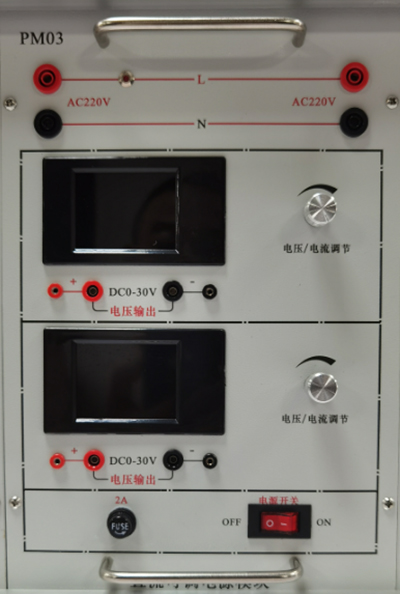

提供雙路直流程控電源:采用DAC加MOS管恒流輸出，每路輸出0-30V/2A，電壓穩定度≤0.3%，電流穩定度≤0.3%，有短路、過流自動保護功能，設有短路軟截止自動保護和自動恢復裝置。
|
1套 |
|
5 |

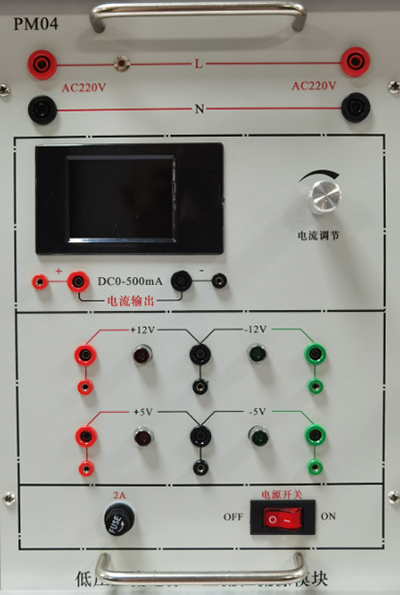

低壓直流電源、智能直流恒流源 |
一路0-500mA/12V恒流源:采用DAC加MOS管恒流輸出，負載穩定度≤5×10-4 ，額定變化率≤５×10-4
。2.8寸TFT液晶屏顯示輸出電流值、限位電流和負載電流，且具有恒流提醒功能。采用EC11旋鈕編碼器調節輸出電流和限位電流。
|
1套 |
|
6 |

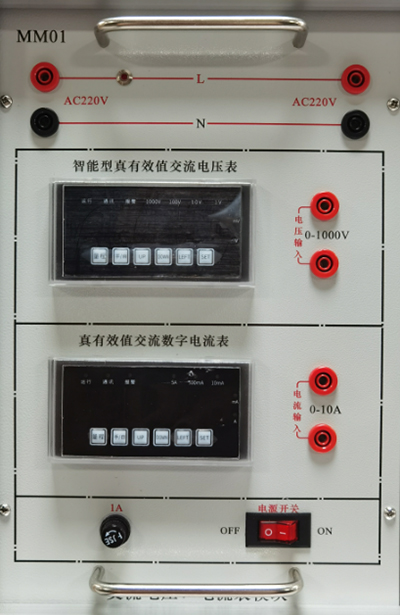

智能交流電壓表、電流表 |
1）智能交流電壓表1只:測量范圍：0-1000V,設置1V/10V/100V/1000V四量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
|
1套 |
|
7 |

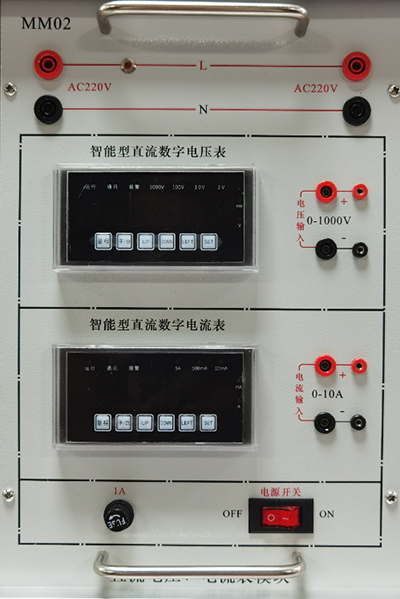

智能直流電壓表、電流表 |
1）智能直流電壓表1只:測量范圍：0-1000V,設置1V/10V/100V/1000V四檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
|
1套 |
|
8 |

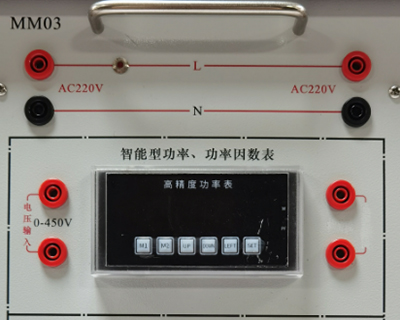

智能功率、功率因數表 |
功率測量精度0.5級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。六位數碼顯示有功功率、無功功率、總功率、功率因數、電壓、電流、負載類型，負載類型：L、R、C。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
|
1套 |
|
9 |

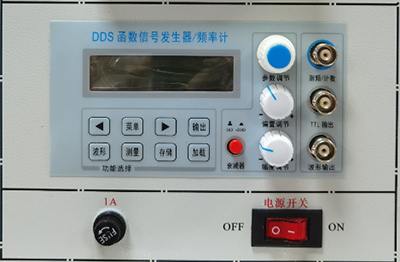

函數信號發生器 |
輸出波形：正弦、方波、三角波、鋸齒波；輸出幅度：0.5~24Vp-p(空載)，輸出阻抗：50Ω±10%，頻率范圍?0-3MHz
|
1套 |
|
10 |
電路基礎模塊（一） |

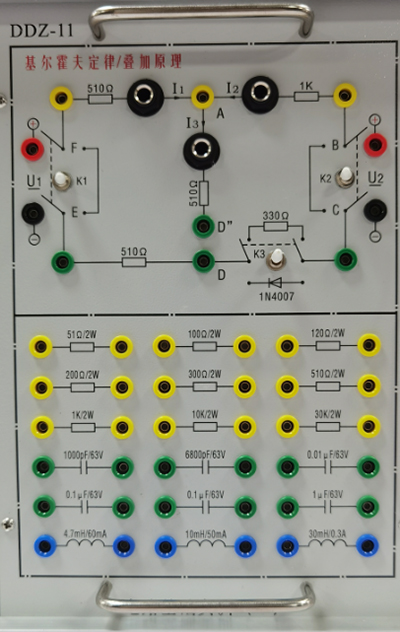

提供電阻、電感、電容、電路基礎實驗模塊和故障按鍵（3個）等，完成疊加定理、基爾霍夫定律、戴維南定理、諾頓定理、電壓源與電流源的等效變換、一階、二階電路過渡過程的研究、RLC串聯諧振電路的研究等實驗。
|
1套 |
|
11 |

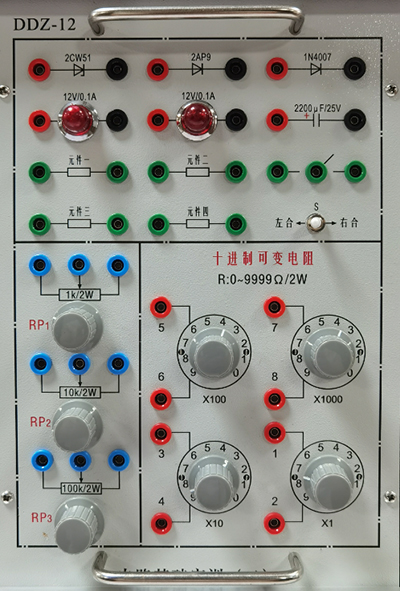

電路基礎模塊（二） |
提供各種功率電阻、燈泡（12V/0.1A）、穩壓管（2CW51）、二極管、電位器（1k/2W、10k/2W、100k各一只）、電阻箱（0～9Ω/2W、0～90Ω/2W、0～900Ω/2W、0～9000Ω/2W各一組）等。
|
1套 |
|
12 |
交流電路模塊（一） |

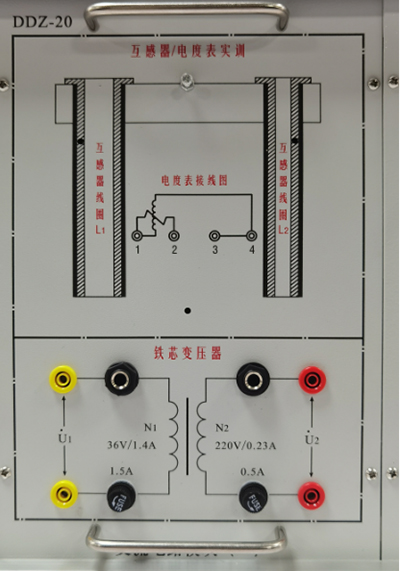

提供鐵芯變壓器一只（50VA、36V/220V）、電流插座等，原、副邊均設有保險絲及電流插座，方便測試并能可靠保護防止變壓器損壞。
|
1套 |
|
13 |

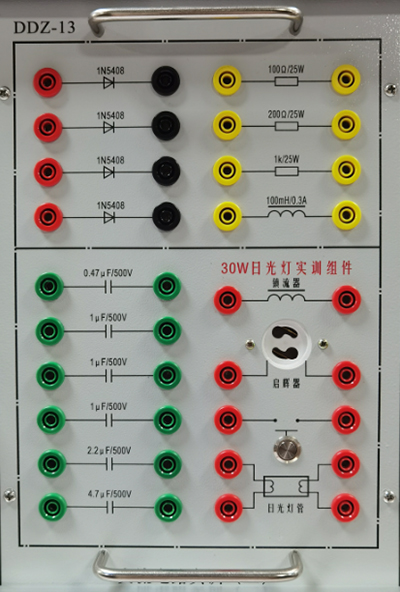

交流電路模塊（二） |
提供0.22uF/500V、0.47uF/500V、1uF/500V（三只）、2.2uF/500V、4.7uF/500V高壓電容、鎮流器、啟輝器、日光燈等，高壓電容可通過鈕子開關控制，完成日光燈電路連接和功率因數提高實驗。
|
1套 |
|
14 |
交流電路模塊（三） |

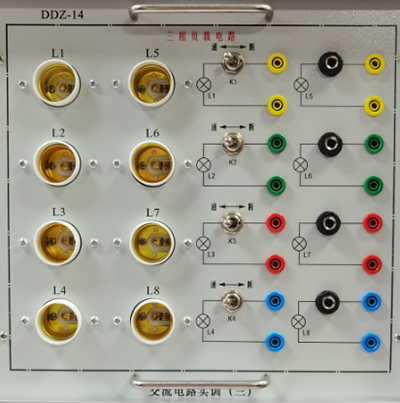

提供四組負載和四組獨立的電流插座。每組負載由兩個獨立的白熾燈螺口燈座組成(每組設有一個開關與一個電流插座)�？刹�60W以下的白熾燈八只。能夠完成三相交流電路實驗。
|
1套 |
|
15 |
模擬電路實驗模塊 |

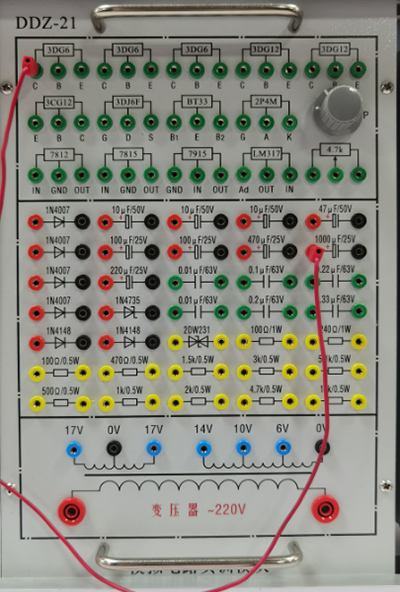

提供低壓交流電源（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）、三極管（3DG6、3DG12、3CG12）、二極管（1N4007、1N4148）、穩壓塊（7812、7815、7915、LM317）、電阻、單結晶體管、蜂鳴器、電容等。配有相關實驗元器件。
|
1套 |
|
16 |

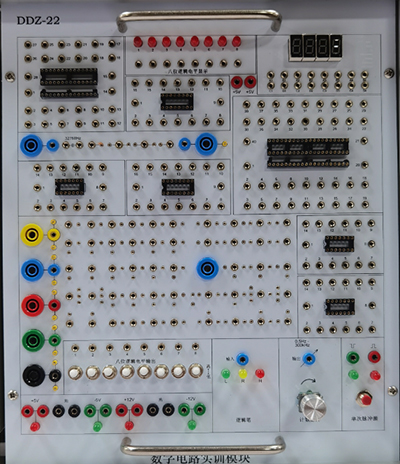

數字電路實驗模塊 |
提供四位十進制譯碼顯示器、八位邏輯電平開關、八位邏輯電平指示器、三態邏輯筆（紅、黃、綠指示）、脈沖信號源（正、負輸出單次脈沖和頻率為0.5Hz～300kHz連續可調的計數脈沖源各一路），設有一些高可靠圓腳集成電路插座（14P、16P、28P、40P若干只）。配有相關實驗元器件。
|
1套 |
|
17 |
實驗導線 |
安全型實驗導線，采用高可靠護套結構手槍式插頭連接線(有效防止觸電),里面采用無氧銅抽絲多股線,外包柔性好的絕緣層,插頭采用芯銅質外套鈹輕銅彈片。 |
1套 |
|
18 |
實驗配件 |
提供與實驗設備相匹配的實驗指導書、配件等。 |
1套 |
|
19 |
學生凳 |
1．凳腿采用30×30×1.2mm
的方管；2．拉管采用 30×30×1.2mm 的方管；3．凳面采用 240×340 |
2張 |
|
20 |
工具耗材 |
包括電烙鐵套裝（有收納盒，內含電烙鐵可換頭，恒溫內熱）、烙鐵頭、烙鐵架、松香、焊錫膏、焊錫絲、鑷子、絕緣膠帶。 |
1套 |
|
21 |
配套教學資源 |
|
共1套 |
四、至少完成以下實驗項目
1、電工基礎實驗
（1）基本電工儀表的使用與測量誤差的計算
（2）減小儀表測量誤差的方法
（3）歐姆定律
（4）疊加原理驗證及其故障判斷
（5）基爾霍夫電壓和電流定律驗證及其故障判斷
（6）戴維南定理驗證及其故障判斷
（7）諾頓定理驗證及其故障判斷
（8）電壓源外特性的測定
（9）直流電阻電路故障的檢查
（10）二端口網絡(luò )
（11）互易定理
（12）電容的充放電
（13）最大功率傳輸條件測定
（14）電位電壓的測定及電路電位圖的繪制
（15）已知和未知線性與非線性電路元件伏安特性的測繪
（16）一階電路過渡過程的研究
（17）二階電路過渡過程的研究
（18）RLC串聯諧振電路的研究
（19）功率因數提高
（20）功率因數及相序的測量
（21）用三表法測量交流電路等效參數
（22）三相交流電路電壓的測量
（23）三相交流電路電流的測量
（24）三相電路功率的測量
（25）單相變壓器參數測定及繞組極性判別
2、模擬電路實驗
（1）常用電子儀器的使用
（2）晶體二極管的判別與檢測
（3）晶體三極管的判別與檢測
（4）單管低頻放大器的靜態測試
（5）單管低頻放大器放大能力的測試
（6）場效應管放大電路
（7）負反饋放大電路
（8）差動放大電路
（9）射極跟隨器
（10）雙電源反相比例放大器的測試
（11）電壓跟隨器
（12）過零比較器
（13）滯回比較器
（14）窗口比較器
（15）RC文氏橋式正弦波振蕩器的測試
（16）LM386集成功率放大器的測試
（17）三角波、方波發生器
（18）集成運放的調零電路
（19）電源極性錯接的保護電路
（20）輸入端限幅保護電路
（21）輸出端限幅保護電路
（22）整流、濾波電路
（23）穩壓管穩壓電路
（24）三端集成固定穩壓電源
3、數字電路實驗
（1）晶體二極管開關特性
（2）晶體三極管開關特性
（3）二極管限幅器
（4）鉗位器
（5）三極管限幅器
（6）TTL集成邏輯門
（7）集成與門邏輯功能測試
（8）集成非門電路邏輯功能測試
（9）集成或門電路邏輯功能測試
（10）集成與非門邏揖功能測試
（11）CMOS門電路的測試
（12）集成邏輯電路的連接與驅動
（13）組合邏輯電路（半加器、全加器）
（14）3-8線譯碼器
（15）計數與顯示電路的實現
（16）數據選擇器應用
（17）基本RS觸發器
（18）JK觸發器
（19）D觸發器
（20）計數器的測試與應用
（21）移位寄存器及其應用
（22）脈沖分配器及其應用
（23）555時基電路
