SBZCX-01C型電工電子技術綜合應用創(chuàng )新實訓考核裝置
一、電工電子綜合應用創(chuàng )新實訓室設備概述
電工電子綜合應用創(chuàng )新實訓室裝置、電子創(chuàng )新綜合技術試驗臺、電子技術創(chuàng )新實訓設備隸屬信息工程院校，是一個開放的大學生實踐創(chuàng )新平臺，面向有志于在電子技術應用與創(chuàng )新實踐的同學，開展“第二課堂”科技創(chuàng )新活動的場所。電子技術創(chuàng )新室本著努力創(chuàng )新、積極探索精神，將學生們匯集帶一起，集思廣益，不斷推陳出新。電子技術創(chuàng )新實訓室擁有較為齊全的電子設備：臺式電腦、PCB制板機、信號源、穩壓電源、數字存儲示波器、電路焊接設備及工具。電子技術應用的培訓，學生在“第二課堂”模式下學習相關課程之后，學生在指導教師協助下將理論知識點與對應實踐課題對接，通過實現創(chuàng )意“作品”內容，達到能力訓練和知識鞏固的目的。
電工電子綜合應用創(chuàng )新實訓室裝置適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的<模擬電子技術>、<數字電子技術>、 <電工基礎>、<電路原理>、<電路與磁路>、<電工學>、<電力電子技術>、<電機及拖動技術>等多門課程的綜合應用、創(chuàng )新實訓要求。并可進行相關課程的課程設計，畢業設計以及電工、電子產品研制。
電工創(chuàng )新實訓模塊為塑料有機盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創(chuàng )新實訓，可充分發揮學生潛能的完全開放的平臺。
(參考圖片)
二、電工電子綜合應用創(chuàng )新實訓室設備技術指標
1.工作電源：三相五線 AC 380V±10% 50Hz
2.溫度：－10～40℃；環境濕度：≤90%（25℃）
3.外形尺寸：長×寬×高=1600×700×1400㎜（左右）
4.整機功耗：≤1.5KW
5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、電工電子綜合應用創(chuàng )新實訓室設備功能特點
1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主線，以技術應用為目標，接近生產實際。
2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用塑料有機盒，兼作實物示教，一舉多得。電工電子單元模塊包括實訓指導書項目所需的單元，還為學生可能進行的創(chuàng )新與探索，配置了較齊全的單元。
3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創(chuàng )新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。
4、本裝置配套電工技術綜合應用創(chuàng )新實訓項目，均經過反復斟酌、精心配置；其中有許多電工電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。
四、電工電子創(chuàng )新實訓考核設備各個功能模塊單元功能構成：
電源儀表控制屏部分介紹：
電源儀表控制屏箱體采用鐵質雙層亞光密紋噴塑結構，鋼質面板。左邊是安全控制、交直流電源、信號源、測量電表等；右邊是示波器等儀器放置箱，并配有多組外部?jì)x器交流工作電源箱。
還設有鋁合金安裝支架，具體見實驗臺參考圖片。
（一）三相交流電源模塊
提供三相固定380V交流電源，三相固定220V交流電源及單相0～250V連續可調交流電源，配備1臺單相調壓器，規格為0.5kVA/0～250V。380V交流電源輸出處設有過流保護，相間、線間過電流及直接短路均能自動保護。配有一只指針式交流電壓表，通過波段開關切換可指示三相固定380V交流電源輸出電壓。
設有一路AC380V和多路AC220V交流電源接口，可為外配儀器設備提供工作電源。
（二） 低壓交流電源模塊
電壓3－24V分七檔可調，分3V，6V，9V，12V，15V，18V，24V輸出，最大輸出電流1.5A，電流表指示， 同時提供雙17V帶中心抽頭變壓器一只。
（三）穩流穩壓電源模塊
1.提供0～220V連續可調直流電源，電源輸出處設有短路保護措施。
2.雙路輸出電壓均為0～30V，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出最大電流為2A，每路電源輸出有0.5級數字電流表、電壓表指示。
3.直流電源包括±24V、±12V及±5V等六路電源
★（四）交直流測量?jì)x表模塊
1.多量程智能型真有效值交流數字電壓表1只
測量范圍：0-1000V,設置1V/10V/100V/1000V四量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
2.多量程智能型真有效值交流數字電流表1只
測量范圍：0-5A, 設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
3.多量程智能型直流數字電壓表1只
測量范圍：0-1000V,設置1V/10V/100V/1000V四檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
4.多量程智能型直流數字電流表1只
測量范圍：0-5A,設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠對儀表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★5、單相智能功率、功率因數表
1）功率測量精度1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。
2)2.7寸TFT液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。
3)負載類型：L、R、C。
4)測量精度：±0.5%+2。
5)抽樣率：5次/秒
6)工作溫度范圍：-20℃～+50℃。
7)儀表采用現代化技術，液晶中文顯示，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★（五）DDS功率輸出函數發生器：
1.采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2.正弦波輸出幅度≥5V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3.頻率范圍: 0.1HZ~2MHz, 采用鍵盤直接輸入數字設定頻率。
4.輸出幅度采用電位器調節，正弦波輸出具有20db衰減。
5.方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6.頻率計最高測量范圍50MHz。
（六）提供精密功率電阻箱1套.
（七）實訓工具：烙鐵（帶架）斜口鉗，尖嘴鉗，十字螺絲刀/一字螺絲刀等配套工具。
（八）實訓桌：
外形尺寸為1600（長）*700（寬）*1400（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用不少于40mmE1級實木板材，耐油耐水浸泡不起泡、不開裂、不褪色，桌面板下設支撐框架，承受力不少于300kg。配備儲存柜，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
★（九）電工電子實訓模塊 (具體可見表一)

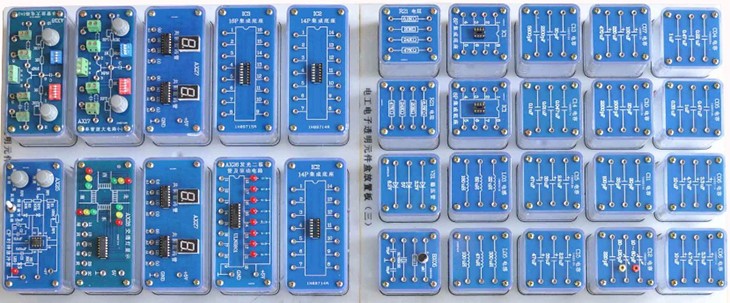

（透明電工電子元件模塊示例圖，150多只透明有機塑料封閉元件盒）

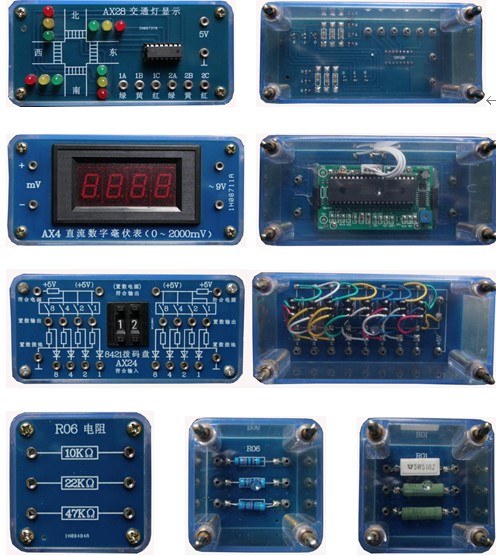

（部分透明有機塑料封閉元件盒正反面圖）
提供一套實訓模塊，可以完成直流電路、交流電路、模擬電子技術、數字電子技術和電子綜合應用實訓項目。實訓模塊面板采用PCB板制作而成，器件和信號接口均已引至板上的專用插座，實訓模塊有四個彈性插腳，與專用實訓孔板配套使用。
實訓模塊由透明元件盒及PCB板構成，元件盒是組合式透明元件盒，元件盒單元組采用多元件、典型實訓單元電路、典型傳感器、通用集成電路插座等制成，可根據實訓需要方便地組合成不同的電工電子實訓線路；使實訓具有開放性和創(chuàng )新性，元件盒體由透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，方便的任意組合實訓線路，以完成不同的實訓項目等。
四、本設備可以完成的實訓項目
電工基礎實訓項目
（一）電氣測量概述與直流電路部分
1.電氣儀表的使用和測量誤差的計算
2.電路元件伏安特性的測繪
3.未知電阻的測量―非線性電路的研究、白熾燈燈絲溫度的測定及單臂電橋電路的應用
4.電位、電壓的測定及電路電位圖的繪制
5.基爾霍夫定律的驗證與應用
6.常用供電電路特點和電子電路最大功率輸出條件的研究
7.實際直流穩壓電源和直流穩流電源的研究
8.疊加定理的驗證與應用―多信號疊加控制電路的研究
9.戴維南定理和電橋電路的應用―銅電阻溫度計電路的研究
（二）交流電路部分
1.電阻電感串聯電路（日光燈電路）的分析與研究
2.阻容移相電路的應用―調光臺燈電路的研究（綜合應用項目）
3.交流電路的功率及功率因數的測量及提高線路功率因數的方法及其意義的研究
4. R、L、C元件在交流電路中的阻抗與頻率特性的研究與應用―整流濾波電路的研究
5. R、L、C串聯諧振電路的
6.三相四線制負載電壓，電流的測量
7.三相三線制對稱負載星形及三角形接法時負載電壓與電流的測定
（三）磁路自感、互感與變壓器部分
1.自感系數的測定、電路斷電時電感尖峰電壓的測量及抑制的方法
2.互感電路的研究
3.單相變壓器特性的研究
4.單相變壓器并聯運行特點的研究
（四）電路暫態過程
1.一階電路暫態過程的研究
2.微分電路和積分電路及其應用
（五）模擬電子技術綜合應用、創(chuàng )新實訓項目
1.常用二極管的性能測試及應用
2.雙極晶體管及場效管輸出特性的測定
3.單管放大電路的研究
4.兩極放大電路及負反饋放大電路的研究
5.助聽器電路的調試（電子產品線路）
6.恒流充電電路（場效應管的應用）（電子產品線路）
7.三極管放大電路故障排除
8.整流、濾波及穩壓電路的研究
9.直流穩壓正、負電源電路的研究
10.典型復合互補OTL功率放大電路調試（電子產品線路）
11.OTL功率放大電路的故障排除
12.LM386集成音響功率放大電路及其應用（電子產品線路）
13.運算放大器基本運算電路
14.對由運放器組成的積分運算電路、微分運算電路
15.對由運放器組成的電壓比較器傳輸特性的研究
16.氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）
17.方波、三角波和鋸齒波發生器電路的研究與測試
18.三角波、方波及正弦波發生器的制作競賽
19.RC（文式橋式）正弦波振蕩器和制作與調試
20.電容三點式LC正弦波發生器
21.有源濾波電路研究
22.直流-直流（DC-DC）集成電壓變換電路的應用與調試（電子產品線路）
23.恒溫控制電路的制作與調試（競賽項目）（電子產品線路）
（六）數字電子技術綜合應用、創(chuàng )新實訓項目目錄
一）數字電子技術基礎實訓項目
1.基本邏輯門電路功能測試
2.優先編碼器功能測試
3.二進制譯碼器和數據選擇器功能測試
4.全加器和超前進位全加器功能測試
5.數值比較器功能測試
6.七段碼鎖存/譯碼/驅動器功能測試
7.各類觸發器功能測試
8.雙向移位寄存器功能測試
9.二一五一十進制計數器功能測試
10.二位十進制計數/譯碼/驅動/顯示電路
11.可逆十進制計數電路功能測試
12.N進制計數電路功能測試
13.555定時器基本應用電路
14.微分型單穩態觸發器
15.集成單穩態觸發器及其應用
16.集成施密特觸發器及其應用
二）綜合應用實訓項目
1.聲光控制節能路燈電路（電子產品線路）（綜合應用）
2.8線數據傳輸電路（電子產品線路）（綜合應用）
3.4位環形計數節拍發生器（電子產品線路）（綜合應用）
4.秒脈沖信號發生器（電子產品線路）（綜合應用）
5.救護車/消防車聲響報警電路（電子產品線路）（綜合應用）
6.D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
7.數控變頻三角波-方波發生器
8.移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
9. 8位優先編碼器搶答電路（電子產品線路）（綜合應用）
10.觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
11.數字鐘電路（電子產品線路）（綜合應用）
12.二位十進制計數符合電路（電子產品線路）（綜合應用）
13.交通燈控制電路（電子產品線路）（綜合應用）
14.升/降階梯波發生器（電子產品線路）（綜合應用）
15.光電轉換加/減計數電路（電子產品線路）（綜合應用）
（七）電力電子技術及應用、創(chuàng )新實訓項目
項目一 晶閘管的控制特性及它作為固體開關的應用（電子產品電路）（綜合應用項目）
項目二 單結晶體管觸發電路
項目三 晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
項目四 晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
項目五 IGBT 直流斬波電路的調試與分析（電子產品電路）（綜合應用項目）
項目六 雙向晶閘管單相交流調壓（調光臺燈）電路的制作與調試（電子產品電路）（綜合應用項目）
項目七 功率晶體管（BJT）PWM 控制直流電動機可逆調速電路（電子產品電路）（綜合應用項目）
五、電工電子綜合應用創(chuàng )新實訓室設備的配置
|
序號 |
產品名稱 |
型號規格 |
數量 |
單位 |
備注 |
|
1 |
實訓桌 |
|
1 |
張 |
|
|
2 |
電工電子電源臺 |
|
1 |
臺 |
鐵質噴塑 |
|
3 |
電工電子透明元件盒 |
配有10塊放置板 |
1 |
套 |
見表一 |
|
4 |
實訓連接線 |
|
1 |
套 |
|
|
5 |
鋼制方凳 |
|
2 |
張 |
|
|
6 |
指導書 |
|
1 |
套 |
|
|
7 |
配套教學資源 |
|
共1 |
套 |
附件 |
表一 、電工電子透明創(chuàng )新模塊
|
序號 |
產品名稱 |
型號規格 |
產品代號 |
單位 |
|
1 |
RJ水泥電阻(5W) |
51Ω |
R01 |
1塊 |
|
RX線繞電阻(5W) |
200Ω |
|||
|
100Ω |
||||
|
2 |
RJ金屬膜電阻(2W) |
330Ω |
R02 |
1塊 |
|
470Ω |
||||
|
510Ω |
||||
|
3 |
RJ金屬膜電阻(2W) |
330Ω |
R03 |
1塊 |
|
510Ω |
||||
|
680Ω |
||||
|
4 |
RJ金屬膜電阻(2W) |
1K |
R04 |
1塊 |
|
2K |
||||
|
3.3K |
||||
|
5 |
RJ金屬膜電阻(2W) |
3.3K |
R05 |
1塊 |
|
4.7K |
||||
|
6.8K |
||||
|
6 |
RJ金屬膜電阻(2W) |
10K |
R06 |
3塊 |
|
22K |
||||
|
47K |
||||
|
7 |
錳銅絲電阻(3A) |
0.1Ω |
R07 |
1塊 |
|
0.2Ω |
||||
|
0.4Ω |
||||
|
8 |
RT碳膜電阻(1W) |
1Ω |
R08 |
1塊 |
|
4.7Ω |
||||
|
10Ω |
||||
|
27Ω |
||||
|
9 |
RT碳膜電阻(1W) |
39Ω |
R09 |
1塊 |
|
47Ω |
||||
|
56Ω |
||||
|
68Ω |
||||
|
10 |
RJ金屬膜電阻(1W) |
100Ω |
R10 |
1塊 |
|
150Ω |
||||
|
200Ω |
||||
|
300Ω |
||||
|
11 |
RJ金屬膜電阻(1W) |
390Ω |
R11 |
1塊 |
|
470Ω |
||||
|
560Ω |
||||
|
680Ω |
||||
|
12 |
RJ金屬膜電阻(1/2 W) |
560Ω |
R12 |
1塊 |
|
820Ω |
||||
|
1K |
||||
|
1K |
||||
|
13 |
RJ金屬膜電阻( 1/2 W) |
1.2K |
R13 |
1塊 |
|
2K |
||||
|
2.7K |
||||
|
3K |
||||
|
14 |
RJ金屬膜電阻( 1/2W) |
4.7K |
R14 |
1塊 |
|
5.1K |
||||
|
6.8K |
||||
|
8.2K |
||||
|
15 |
RJ金屬膜電阻( 1/2W) |
10K |
R15 |
1塊 |
|
15K |
||||
|
27K |
||||
|
33K |
||||
|
16 |
RJ金屬膜電阻( 1/2W) |
51K |
R16 |
4塊 |
|
56K |
||||
|
62K |
||||
|
68K |
||||
|
17 |
RJ金屬膜電阻( 1/2W) |
100K |
R17 |
4塊 |
|
270K |
||||
|
390K |
||||
|
470K |
||||
|
18 |
RJ金屬膜電阻( 1/2W) |
820K |
R18 |
1塊 |
|
1M |
||||
|
2.2M |
||||
|
10M |
||||
|
19 |
RJ金屬膜電阻(1/2W) |
120Ω |
R19 |
1塊 |
|
180Ω |
||||
|
220Ω |
||||
|
620Ω |
||||
|
20 |
RJ金屬膜電阻( 1/2W) |
1.5K |
R20 |
1塊 |
|
2.2K |
||||
|
2.7K |
||||
|
3.9K |
||||
|
21 |
RJ金屬膜電阻( 1/2 W) |
6.2K |
R21 |
1塊 |
|
20K |
||||
|
24K |
||||
|
47K |
||||
|
22 |
RJ金屬膜電阻( 1/2W) |
51K |
R22 |
1塊 |
|
150K |
||||
|
220K |
||||
|
3M |
||||
|
23 |
RJ金屬膜電阻( 1/2W) |
510K |
R23 |
2塊 |
|
1.1M |
||||
|
2M |
||||
|
2M |
||||
|
24 |
CL聚脂膜電容 |
1000pF |
C01 |
2塊 |
|
2200 pF |
||||
|
CBB聚丙烯膜電容 |
3300 pF |
|||
|
25 |
CBB聚丙烯膜電容 |
4700 pF |
C02 |
2塊 |
|
0.01μF |
||||
|
0.022μF |
||||
|
26 |
CBB聚丙烯膜電容 |
0.033μF |
C03 |
4塊 |
|
0.047μF |
||||
|
0.1μF |
||||
|
27 |
CBB聚丙烯膜電容 |
0.22μF |
C04 |
1塊 |
|
0.47μF |
||||
|
1μF |
||||
|
28 |
CBB聚丙烯膜電容 |
0.47μF |
C05 |
1塊 |
|
1μF |
||||
|
0.33μF |
||||
|
29 |
CD鋁電解電容(50V DC) |
3.3μF |
C06 |
2塊 |
|
4.7μF |
||||
|
10μF |
||||
|
30 |
CD鋁電解電容(50V DC) |
100μF |
C07 |
1塊 |
|
220μF |
||||
|
470μF |
||||
|
31 |
CBB聚丙烯膜電容 |
0.5μF（450V AC） |
C08 |
1塊 |
|
1.0μF（450V AC） |
||||
|
32 |
CBB聚丙烯膜電容 |
2.0μF(450V AC) |
C09 |
1塊 |
|
4.0μF(450V AC) |
||||
|
33 |
CC瓷片電容 |
20 pF |
C10 |
1塊 |
|
1500 pF |
||||
|
CBB聚丙烯膜電容 |
2200 pF |
|||
|
34 |
CC瓷片電容 |
20 pF |
C11 |
1塊 |
|
CBB聚丙烯膜電容 |
33 pF |
|||
|
100 pF |
||||
|
35 |
可調電容 |
10～60 pF |
C12 |
1塊 |
|
220 pF |
||||
|
20～120 pF |
||||
|
36 |
CC瓷片電容 |
20 pF |
C13 |
1塊 |
|
CL聚脂膜電容 |
2200 pF |
|||
|
5600 pF |
||||
|
37 |
CBB聚丙烯膜電容 |
0.047μF |
C14 |
1塊 |
|
0.01μF |
||||
|
0.1μF |
||||
|
38 |
CD鋁電解電容(50V DC) |
2.2μF |
C15 |
2塊 |
|
33μF |
||||
|
47μF |
||||
|
39 |
WX線繞電位器（WX050） |
100(5W)(去蓋) |
RP1 |
1塊 |
|
40 |
WH碳膜電位器（WH118） |
470(2W)(去蓋) |
RP2 |
1塊 |
|
41 |
WH碳膜電位器(WH118) |
1K (2W) |
RP3 |
1塊 |
|
42 |
WX線繞電位器(WX14-12) |
4.7K(1W)(去蓋) |
RP5 |
1塊 |
|
43 |
WH碳膜電位器(WH5) |
10K (1/2W)(去蓋) |
RP6 |
1塊 |
|
44 |
WH碳膜電位器(WH5) |
22K(1/2W) |
RP7 |
1塊 |
|
45 |
WH碳膜電位器(WH5) |
33K(1/2W) |
RP8 |
1塊 |
|
46 |
WH碳膜電位器(WH118) |
47K (2W) |
RP9 |
1塊 |
|
47 |
WH碳膜電位器(WH118) |
100K (2W) |
RP10 |
1塊 |
|
48 |
WH碳膜電位器(WH118) |
470K (2W) |
RP11 |
1塊 |
|
49 |
WH碳膜電位器(WH118) |
1M (2W) |
RP12 |
1塊 |
|
50 |
繞線式電位器（WXD3-12） |
1K (2W) |
RP13 |
1塊 |
|
51 |
線繞電感 |
電感L=30mH |
L01 |
1塊 |
|
52 |
線繞電感 |
電感L=100mH |
L02 |
1塊 |
|
53 |
色碼電感 |
22μH |
L03 |
1塊 |
|
82μH |
||||
|
180μH |
||||
|
54 |
熒光燈整流器 |
8W |
L04 |
1塊 |
|
55 |
色碼電感 |
330μH |
L05 |
1塊 |
|
柱形電感 |
47μH |
|||
|
色碼電感 |
100μH |
|||
|
56 |
脈沖變壓器（單雙脈沖） |
KMB-0021 |
T05 |
1塊 |
|
57 |
集成底座 |
8P |
IC1 |
2塊 |
|
58 |
集成底座 |
14P |
IC2 |
5塊 |
|
59 |
集成底座 |
16P |
IC3 |
4塊 |
|
60 |
集成底座 |
18P |
IC4 |
2塊 |
|
61 |
集成底座 |
20P |
IC5 |
1塊 |
|
62 |
集成底座 |
28P |
IC7 |
1塊 |
|
63
|
單向擊穿二極管(穩壓管) |
1N4728A(3.3V 1W) |
VS1 |
1塊 |
|
1N4733A (5V 1W) |
||||
|
1N4735A(6.2V 1W) |
||||
|
64 |
單向擊穿二極管(穩壓管) |
1N4738A(8.2V 1W) |
VS2 |
1塊 |
|
1N4740A(10V 1W) |
||||
|
1N4742A(12V 1W) |
||||
|
65
|
雙向穩壓管 (1W) |
5V |
VS3 |
1塊 |
|
8.2V |
||||
|
10V |
||||
|
12V |
||||
|
66 |
整流二極管 |
1N4007×4 |
VD1 |
1塊 |
|
67 |
開關二極管 |
1N4148×2 |
VD2 |
1塊 |
|
肖特基二極管 |
1N5818 |
|||
|
1N5819 |
||||
|
68 |
三極管 |
TIP42C |
VT1 |
1塊 |
|
BU406 |
||||
|
散熱器 |
ST25×2 |
|||
|
69 |
三極管 |
9012 |
VT2 |
1塊 |
|
TIP41C |
||||
|
散熱器 |
ST25×1 |
|||
|
70 |
三極管 |
9013 |
VT3 |
1塊 |
|
TIP41C |
||||
|
散熱器 |
ST25×1 |
|||
|
71 |
晶閘管 |
BT151 |
VT4 |
1塊 |
|
場效應管 |
3DJ7 |
|||
|
散熱器 |
ST25×1 |
|||
|
72 |
增強型場效應管 |
IRF630 (N溝道) |
VT5 |
1塊 |
|
IRF9620(P溝道) |
||||
|
散熱器 |
ST25×2 |
|||
|
73 |
IGBT管 |
10N60×2 |
VT6 |
1塊 |
|
1N4148×2 |
||||
|
散熱器 |
ST25×2 |
|||
|
74 |
晶閘管電路 |
（51Ω、0.1μF、BT151、FU）×3 |
VT7 |
1塊 |
|
散熱器 |
ST25×3 |
|||
|
75 |
雙向觸發二極管 |
BD3 |
VT8 |
1塊 |
|
雙向晶閘管 |
BT135 |
|||
|
散熱器 |
ST25×1 |
|||
|
76 |
儀表開關 |
KN32B |
S1 |
1塊 |
|
77 |
按鈕開關 |
AN4 |
S2 |
1塊 |
|
78 |
鈕子開關 |
KNX1×2 |
S3 |
1塊 |
|
79 |
白熾燈座 |
|
HL1 |
3塊 |
|
80 |
鎮流器 |
|
L04 |
1塊 |
|
81 |
啟輝器 |
|
HL3 |
1塊 |
|
82 |
指示燈 |
6.3V |
HL4 |
1塊 |
|
83 |
熔斷絲 |
|
FU |
1塊 |
|
84 |
電流表插座 |
|
SW |
3塊 |
|
85 86 |
共陰數碼管 |
0.5吋 |
BX01 |
1塊 |
|
電阻 |
300Ω×8個 |
|||
|
87
|
穩壓集成 |
LM337 |
BX04 |
1塊 |
|
LM317 |
||||
|
散熱器 |
ST25×2 |
|||
|
88 |
MIC聲電傳感器 |
CZN-15EN |
BX05 |
1塊 |
|
石英晶體振蕩器 |
32.768石英晶體 |
|||
|
10MΩ電阻 |
||||
|
33 pF電容器×2 |
||||
|
89 |
揚聲器 |
8Ω |
BX06 |
1塊 |
|
90 |
蜂鳴器 |
TMB12A12 |
BX07 |
1塊 |
|
LED |
5個大（紅） |
|||
|
電阻 |
100Ω/0.25W |
|||
|
91 |
氣敏元件 |
QM-J3 |
BX08 |
1塊 |
|
92 |
三極管插座 |
127-3T |
BX09 |
1塊 |
|
元件插座 |
||||
|
93 |
元件插座 |
127-2T×4 |
BX10 |
1塊 |
|
94 |
音樂(lè )芯片 |
JD9300Y |
BX11 |
1塊 |
|
紐子開關 |
KNX1 |
|||
|
95
|
保險絲 |
FU |
AX1穩壓管穩壓電路 |
1塊 |
|
二極管 |
1N4007×4 |
|||
|
電容 |
1000μF /50V |
|||
|
100μF /35V |
||||
|
0.1μF |
||||
|
穩壓管 |
1N4733 (5.1V) |
|||
|
96
|
電位器 |
4.7K(WH5) ×2 |
AX2信號疊加控制單元 |
1塊 |
|
電阻 |
6.8K/0.25W |
|||
|
2.7K/0.25W |
||||
|
3.3K/0.25W |
||||
|
10K/0.25W |
||||
|
三極管 |
9013 |
|||
|
97
|
電阻 |
100Ω/0.25W×2 |
AX3銅電阻溫度計電路 |
1塊 |
|
39Ω/0.25W |
||||
|
33Ω/0.25W |
||||
|
溫度傳感器 |
LM35 |
|||
|
琺瑯電阻 |
RX20-10W 20Ω |
|||
|
紐子開關 |
KNX1×2 |
|||
|
電位器 |
470Ω(WH5) |
|||
|
銅電阻 |
Cu-50 |
|||
|
98 |
直流數字毫伏表 |
0～2000mV |
AX4直流數字毫伏表 |
1塊 |
|
99
|
保險絲 |
FU |
AX5 直流恒壓源 |
1塊 |
|
二極管 |
1N4007×4 |
|||
|
電容 |
470μF /50V |
|||
|
100μF /25V |
||||
|
0.01μF |
||||
|
集成 |
LM7812 |
|||
|
散熱器 |
ST25×1 |
|||
|
100
|
穩壓管 |
1N4733A×2 |
AX6直流恒流源 |
1塊 |
|
電阻 |
100Ω/0.25W |
|||
|
27Ω/0.25W |
||||
|
510Ω/0.25W |
||||
|
電位器 |
4K7(WH5) |
|||
|
三極管 |
TIP42C |
|||
|
散熱器 |
ST25×1 |
|||
|
101
|
電位器 |
10K（WH5）×2 |
AX9運放電路 |
1塊 |
|
二極管 |
1N4148×2 |
|||
|
電容 |
10μF /35V |
|||
|
集成 |
OP07 |
|||
|
集成底座 |
8P |
|||
|
102
|
集成運放 |
LM358 |
AX10雙運放電路 |
1塊 |
|
集成底座 |
8P |
|||
|
103
|
繼電器 |
GZR-2 12V |
AX11繼電器驅動電路 |
1塊 |
|
三極管 |
9013 |
|||
|
二極管 |
1N4148 |
|||
|
104 |
電容 |
1000μF/50V×2 |
AX1278系列穩壓源 |
1塊 |
|
0.33μF×2 |
||||
|
插座 |
127-3T |
|||
|
105 |
電容 |
1000μF/50V×2 |
AX1379系列穩壓源 |
1塊 |
|
0.33μF×2 |
||||
|
插座 |
127-3T |
|||
|
106 |
電位器 |
22K(WH5) |
AX14單結晶體管觸發電路 |
1塊 |
|
單結晶體管 |
BT33 |
|||
|
電阻 |
2.2K/0.25W |
|||
|
100Ω/0.25W |
||||
|
560Ω/0.25W |
||||
|
三極管 |
9013 |
|||
|
二極管 |
1N4148Ω×2 |
|||
|
107
|
功放 |
LM386 |
AX15功率放大集成電路 |
1塊 |
|
電阻 |
10Ω/0.25W×2 |
|||
|
電容 |
47nF×2 |
|||
|
10μF/35V |
||||
|
100nF |
||||
|
100μF/35V |
||||
|
集成底座 |
8P |
|||
|
108 |
集成 |
MC34063A |
AX16集成轉換器 |
1塊 |
|
集成底座 |
8P |
|||
|
109
|
撥碼開關 |
紅(5T) 藍(4T) |
AX17單管放大電路 |
1塊 |
|
電阻 |
1K/0.25W×2 |
|||
|
電位器 |
10KΩ(WH5)×2 |
|||
|
插座 |
127-2T×4 |
|||
|
127-3T |
||||
|
110
|
撥碼開關 |
紅(5T) 藍(4T) |
AX18單管放大電路 |
1塊 |
|
電阻 |
1K/0.25W×2 |
|||
|
電位器 |
10KΩ(WH5)×2 |
|||
|
插座 |
127-2T×4 |
|||
|
127-3T |
||||
|
111
|
光電開關 |
1A05HR×2 |
AX20電動機測速 |
1塊 |
|
磁性電機 |
385 |
|||
|
固定支架 |
配套 |
|||
|
112 |
鈕子開關 |
KNX1×2 |
AX210-1置數單刀雙擲開關 |
1塊 |
|
113
|
集成 |
CD4011 |
AX22單脈沖信號 |
1塊 |
|
CD1413 |
||||
|
集成底座 |
14P |
|||
|
16P |
||||
|
電阻 |
100Ω/0.25W×4 |
|||
|
51Ω/0.25W×4 |
||||
|
復位開關 |
AN4×2 |
|||
|
LED |
紅×2 綠×2 |
|||
|
114
|
電阻 |
100K/0.25W×10 |
AX23觸摸式編碼開關 |
1塊 |
|
鈕子開關 |
KNX1 |
|||
|
輕觸開關 |
（6×6×4.3）×10 |
|||
|
115 |
電阻 |
51K/0.25W×10 |
AX248421撥碼盤 |
1塊 |
|
夾板 |
KAS-3 |
|||
|
8421撥碼開關 |
KAS-3×2 |
|||
|
二極管 |
1N4148×8 |
|||
|
116
|
集成 |
555 |
AX25CP時鐘脈沖源 |
2塊 |
|
集成底座 |
8P |
|||
|
電位器 |
100k(WH5)×2 |
|||
|
電阻 |
10k/0.25W×2 |
|||
|
300Ω/0.25W |
||||
|
二極管 |
1N4007×2 |
|||
|
電容 |
10μF/35V |
|||
|
0.1μF |
||||
|
0.01μF |
||||
|
鈕子開關 |
KNX1 |
|||
|
LED |
紅（5個大） |
|||
|
117
|
電阻 |
100Ω/0.25W×7 |
AX26發光二極管及驅動 |
1塊 |
|
集成 |
62083 |
|||
|
集成底座 |
20P |
|||
|
LED |
紅×8 |
|||
|
118
|
集成 |
CD4511 |
AX27共陰數碼管 |
3塊 |
|
集成底座 |
16P |
|||
|
電阻 |
100Ω/0.25W×14 |
|||
|
共陰數碼管 |
0.5寸×2 |
|||
|
119
|
LED |
紅×4 綠×4黃×4 |
AX28交通燈電路 |
1塊 |
|
電阻 |
51Ω/0.25 W×6 |
|||
|
集成 |
CD1413 |
|||
|
集成底座 |
16P |
|||
|
120 |
直流數字毫安表 |
0～2000mA |
AC-A1直流數字毫安表 |
1塊 |
|
121 |
指針微安表 |
100μA |
|
1塊 |
|
電氣自動化專業教學實訓設備、電力拖動綜合實訓裝置 |
