透明液壓與氣動綜合控制試驗臺,PLC控制透明液壓與氣動綜合實訓裝備 > 行業新聞 >液壓與氣動實訓室設備

2025年4月22日

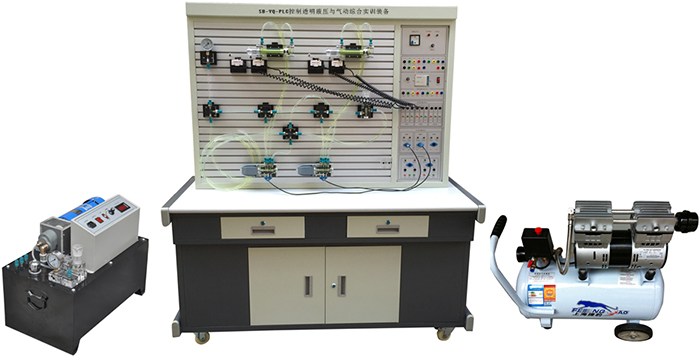

透明液壓與氣動綜合控制試驗臺,PLC控制透明液壓與氣動綜合實訓裝備

SB-YQ-透明液壓與氣動綜合控制試驗臺

一、概述

透明液壓與氣動綜合控制試驗臺,PLC控制透明液壓與氣動綜合實訓裝備是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，我公司液壓PLC控制與氣動PLC控制實訓設備的優點，采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創(chuàng )新改進研制而成的。是目前集氣動控制技術、液壓傳動控制技術以PLC控制的理想的綜合性實訓設備。實訓可以讓學生直觀、感性地對比、了解氣、電、液各自具有的特點、特色、及優缺點等。

液壓實驗元件均為透明有機材料制成，透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時，組裝實驗回路快捷、方便。氣動實訓與液壓實訓電氣主控單元配備2套PLC控制與2套繼電器控制，簡單實用。

二、實驗臺組成

實訓系統采用"二合一"雙面結構，即一張實驗桌可供兩組四位學生分別進行氣動實驗與液壓實驗，也可以雙面同時進行氣動液壓綜合實驗，優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。該實驗臺為鐵質雙層亞光密紋噴塑結構。美觀大方，堅固耐用，操作方便�；九渲脼椋簹鈩�(dòng)實驗元件1；氣動實驗PLC控制模塊1套；低噪音空壓機1臺；液壓實驗元件1套，液壓實驗PLC控制模塊1套；液壓實驗泵站1臺。（計算機根據學校要求另行配置）

本實驗系統采用專用獨立液壓實驗泵站，配直流電機無級調速系統，而且電機速度控制系統內部具有安全限速功能，可以對輸出的最高速度進行限制。配有油路壓力調定功能，可以調定輸出壓力油的安全工作壓力。配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶"T"溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。利用此套實訓設備既可分別獨立地進行氣動控制、液壓控制相應的基本回路及其應用實驗，也可綜合地進行相互配合的實驗：如實現氣-電控制，氣-液控制，電-液控制，以及氣-電-液綜合控制等。

三、主要特點

A、液壓平臺特點

1、PLC控制的液壓傳動與綜合實訓裝備主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等器件組成。

2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌抽屜內存放液壓元件等。

3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶"T"溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。

4、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。

5、通過機械控，傳統繼電器控制，先進的PLC自動控制與PLC編程及監控技術于一體，靈活實現其功能。

6、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比

較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

B、氣動平臺特點

1、氣動傳動與PLC實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。

2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放氣動元件等。

3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓面板（面板帶"T"溝槽形式的鋁合金型材結構）上�；芈反罱硬捎每鞊Q接頭，布局靈活，拆接方便快捷。

4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。

5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控、組態軟件等控制功能。

6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

7、該裝置集各種真實的氣動元件，傳統繼電器控制、先進的PLC自動控制與PLC編程及監控技術于一體，功能強大，適應范圍廣。

四、技術參數

A、透明液壓技術參數：

1、電源：AC220V允差±l0%，50Hz；

2、直流電源輸入AC220V 輸出DC24V/3A

2、裝置容量：≤1kVA；

3、工作環境溫度：－5℃～40℃；

4、工作濕度：≤90%(40℃時)；

5、外形尺寸：1500mm×1000mm×1750mm

6、液壓泵站：

1）系統額定壓力0.8MPa；

2）定量齒輪泵-電機1套：采用內軸一體式安裝，結構緊湊，噪音低；定量齒輪泵：額定流量6L∕min，壓力2.5 MPa；電機：功率450W，調速范圍0－1500r/min，外型尺寸：630mm×380mm×500mm

3）油箱：公頃容積30L；附有油溫液位計、過濾器、空氣濾清器、耐震壓力表，L-HL46號液壓油；

7、液壓元件：采用透明工藝加工而成，最大工作壓力2.0MPa。每個透明液壓元件皆配有底板，可方便、隨意地安放在操作面板上。油路搭接采用快換接頭，而且采用透明軟管，可清晰直觀看見油路的流動，不漏油。

8、電器控制單元：

1）PLC主機模塊：主機選用西門子SMART200- SR20主機，12點輸入，8路繼電器輸出。

2）配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，液壓元件獨立模塊等。

9、液壓仿真控制軟件，其界面可清楚的展示液壓元器件的內部結構以及液壓回路的工作過程。通過該軟件，用戶可以在計算機上進行液壓、電氣液壓知識的學習以及回路的設計、測試和模擬的控制。液壓傳動原理的動態演示并不少于18種動態演示，投標時提供現場回路畫面演示。

9、電磁換向閥：AC24V 吸力3mpa

B、氣動技術參數

1、輸入電源：220V．允差±l0%，50Hz；

2、裝置容量：≤1kVA；

3、工作環境溫度：－5℃～40℃；

4、工作濕度：≤90%(40℃時)；

5、外形尺寸：1500mm×1000mm×1750mm

6、無油靜音空氣壓縮機：工作電源：AC220V；電機功率：780W,公稱容量165L/min,額定輸出氣壓0.7Mpa

7、PLC主機模塊：主機選用西門子主機選用西門子SMART200- SR20主機，12點輸入，8路繼電器輸出。

8、配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。

9、氣動仿真控制軟件，其界面可清楚的展示氣動元器件的內部結構以及氣壓回路的工作過程。通過該軟件，用戶可以在計算機上進行液壓、電氣液壓知識的學習以及回路的設計、測試和模擬的控制。氣動傳動原理的動態演示并不少于18種動態演示，

序號	名稱	型號	數量	備注
液壓元器件
1	實訓桌	1500×1000×1750mm	1張
2	實訓臺		1臺
3	PLC主機模塊	SMART200- SR20	2塊
4	電源模塊		2塊
5	繼電器控制模塊		2塊
6	PLC控制按鈕模塊		2塊
7	直流電機	泵站	1臺
8	直流電機專用調速控制模塊		1塊
9	數字轉速表與轉速傳感器		1個
10	齒輪油泵（CB-B6）		1個
11	溢流閥		1個
12	耐震壓力表		1個
13	油箱		1個
14	吸油過濾器		1個
15	空氣過濾器		1個
16	油溫液位計		1個
17	靜音空氣壓縮機	無油	1臺
18	雙作用油缸（帶行程撞塊）	透明元件	2只
19	二位二通電磁換向閥	透明元件	1只
20	二位四通電磁換向閥	透明元件	2只
21	三位四通電磁換向閥（O型）	透明元件	1只
22	三位四通電磁換向閥（H型）	透明元件	1只
23	三位四通電磁換向閥（M型）	透明元件	1只
24	彈簧回位油缸	透明元件	1只
25	增壓油缸	透明元件	1只
26	輔助油箱	透明元件	1只
27	單向閥	透明元件	2只
28	液控單向閥	透明元件	2只
29	溢流閥（直動式）	透明元件	2只
30	溢流閥（先導式）	透明元件	1只
31	節流閥（直動式）	透明元件	1只
32	調速閥	透明元件	2只
33	順序閥	透明元件	2只
34	減壓閥	透明元件	1只
35	二位四通行程換向閥	透明元件	1只
36	三位五通手動換向閥	透明元件	1只
37	壓力繼電器	透明元件	1只
38	壓力表	透明元件	3只
39	三通接頭	透明元件	7只
40	四通接頭	透明元件	3只
41	接近開關（電感式）		4只
42	透明液壓皮管		20米
43	油盤		1只
44	液壓油	L-HL46	15kg
45	編程電纜	西門子	1條
46	國標電源線		1條
47	工具箱		1個
48	快速油接頭		5只
49	內六角扳手		3把
50	螺絲刀		2把
51	剪刀		1把
52	活動板手		1把
53	尖嘴鉗		1把
54	液壓傳動實訓說明書		1冊
55	液壓氣動仿真軟件、程序	光盤	1盤
氣動元器件
56	單作用缸	QGX25ⅹ100	1只
57	雙作用缸（帶磁環）	QGX25ⅹ100	2只
58	旋轉氣缸	透明	1只
59	三聯件	AC2000	1只
60	減壓閥（帶壓力表）	AR2000	1只
61	手動換向閥	H210—08	2只
62	單電磁換向閥（二位三通）常開	3V210-8	1只
63	單電磁換向閥（二位三通）常閉	3V210-8	1只
64	單電磁換向閥（二位五通）	4V210-8	2只
65	雙電磁換向閥（二位五通）	4V220-8	1只
66	雙電磁換向閥（三位五通）	4V230-8	1只
67	單氣換向閥（二位五通）	4A210—08	2只
68	雙氣換向閥（二位五通）	4A220—08	2只
69	行程閥（機控）	MOV—2	1只
70	行程閥（按鈕）	MOV—3	1只
71	行程閥（按鈕帶鎖）	MOV—3A	1只
72	或門型梭閥	ST—02	2只
73	快速排氣閥	1/4 QE—02	2只
74	單向節流閥	RE—02	2只
75	單向節流閥（裝在缸體上）	JSC601	7只
76	單向閥	1/4	2只
77	順序閥	透明	1只
78	氣容		1只
79	氣管	PU6ⅹ4	30米
80	磁性開關		4只
81	三通（T型三通）	Ø 6	4只
82	三通（Y型減徑三通）	Ø 8—Ø 6	1只
83	四通	Ø 6	4只
84	氣孔塞頭	Ø 6	20只
85	內六角扳手		3把
86	螺絲刀		2把
87	剪刀		1把
88	活動板手		2把
89	尖嘴鉗		1把
90	液壓與氣動實訓說明書		2冊
91	PLC編程軟件、程序	光盤	1盤
