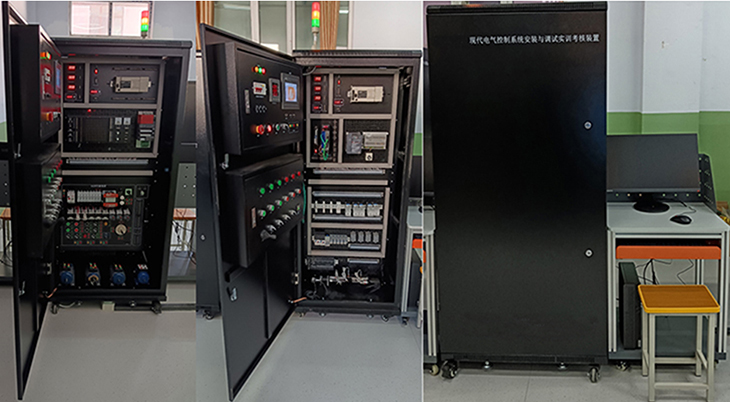

SBGK-01B現代電氣控制系統安裝與調試實訓考核裝置

一、概述

現代電氣控制系統安裝與調試實訓室設備，實訓項目技術內容涉及高職電力系統自動化技術專業所規定的教學內容。包括電工技術、電氣測量技術、電氣控制技術、電氣工程制圖、電機驅動與調速、可編程控制器應用技術、觸摸屏組態控制技術、工業網絡(luò )技術、傳感器技術等方面的知識和技能要求�，F代電氣控制系統安裝與調試實訓考核裝置承擔《電工基礎》《電子技術》《PLC電氣控制技術》《組態軟件技術》等課程相關的教學任務。
主要培養學生進行邏輯控制系統、順序控制系統、監控系統、網絡(luò )控制系統的綜合電氣控制系統設計、安裝調試，包括控制程序的設計、編制，整體控制系統的運行、調試，組態監控畫面以及上下位機之間的通訊、設計。同時也鍛煉了學生的統籌計劃能力、創(chuàng )新能力、質量意識、安全意識、節能意識、組織管理以及職業素養與團隊合作能力。

二、設備技術指標

1.輸入電壓：三相五線 ～380V±10% 50Hz

2.工作環境：環境溫度范圍為-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜2000m

3.裝置容量：＜1kVA

4.外形尺寸：850mm×800mm×1800mm

5.電腦桌外形尺寸：長×寬×高＝600mm×530mm×1000mm；

6.安全保護：具有漏電保護，安全符合國家標準

三、設備結構功能特點

1.本裝置是由控制柜、受控對象等組成一個完整系統，具有占地面積小、操作方便、可移動、內部安裝有照明設施、操作面板,各控制點和通訊接口均引出到專用的接線板上，使實訓更加便捷。

2.控制元件（如PLC、變頻器、接觸器等）采用導軌式安裝，實訓時可根據需要進行合理的調整安裝，布線采用工業線槽板前布線方式，設備的進出線采用塑料軟管及接頭與受控對象進行連接，受控對象采用外置方式便于觀察。

序號	名稱	型號及規格	數量	制造商	備注
1	實訓柜	850mm×800mm×1700mm	1臺		鋼結構,帶自鎖腳輪,作為電氣控制系統的機械和電氣設備的安裝載體，設備可自由、靈活的布置、安裝。
2	主令電氣及儀表單元		各1套		包括進線電源控制與保護、主令電氣控制元件、指示燈、觸摸屏、顯示儀表、緊急停止按鈕等器件。每門一組，配置不同。
3	PLC網絡(luò )組態單元		1套		包括中型PLC、微型PLC、模擬量模塊、擴展模塊，0~20mA標準恒流源、0~10V標準恒壓源、數字式顯示儀表、臺達伺服驅動器、步科步進驅動器等器件。
4
5	繼電控制單元		1套		包括斷路器、熔斷器、接觸器、中間繼電器、熱保護繼電器、行程開關、時間繼電器等。同時還安裝由伺服、步進電機驅動的（可相互轉換）、傳感器、微動開關、滾珠絲杠、增量型編碼器組成的小車運動裝置。
6	PLC控制型機床電路智能考核單元掛板		1套		包括X62W銑床電路、T68鏜床電路。PLC控制。
7	電腦推車		1張
8	工具		1套
9	可編程控制器	PLC	1套	西門子
10	觸摸屏	TPC7032Kt	1個	昆侖通泰
11	旋轉編碼器		1個
12	伺服電機		1個
13	步進電機		1個
14	伺服電機驅動器	SV660PS1R6I	1臺	套	匯川
15	步進電機驅動器		1臺
16	直流調速器+直流電機		1套
17	智能考核系統		1套		<A>具有科學性、獨創(chuàng )性、先進性。 1、采用專用處理器技術與配套的工業控制技術。 2、高清晰液晶顯示屏，圖像與文字顯示真實，中文菜單操作界面，人機交互友好。 3、操作按鍵直觀，操作簡單快捷。 4、可以不連接電腦進行脫機考核，老師與學生有獨立界面，老師通過密碼進入教師界面出題，學生在普通界面答題。 5、任何一個學生機可做為老師機控制網絡(luò )設備，實現了沒有計算機也可集中控制整個網絡(luò )設備 6、設備的試題可根據要求進行編輯。 7、可設定該裝置的任意一處電路的線路故障現象。 8、可調整故障設置點的數量和類型。 9、設備的故障設置裝置組成局域網后，通過主控計算機控制每一臺設備的故障設置、故障排除、參數設定、遠程起動、到時切斷電源、自動評分等功能。 <B>與網絡(luò )型多媒體管理器系統對接后可實現以下功能： 1、可以任意控制每個設備的學生操作允許與否。 2、可任意編輯試題、試題存盤，任意設置答題限時時間。 3、可對班級學生的成績進行統計，形成班級成績報表。 4、可設置系統登陸密碼。 5、能隨時收卷、閱卷，能對學生的考試情況和考試成績進行統計，幫助教師準確、全面地了解學生對各課程內容的掌握情況。

序號	名稱	型號	數量	單位	備注
1	CPU模塊	S7-200 SMART ST60	1	只	西門子
2	西門子模擬量輸入輸出模塊	S7-200Smart EM06	1	套	西門子
3	下載線		5	條	西門子
4	西門子變頻器	V20 0.37KW	1	臺	西門子
5	西門子變頻器操作面板	BOP-2	1	塊	西門子
6	伺服電機	SV660PS1R6I	1	套	匯川
