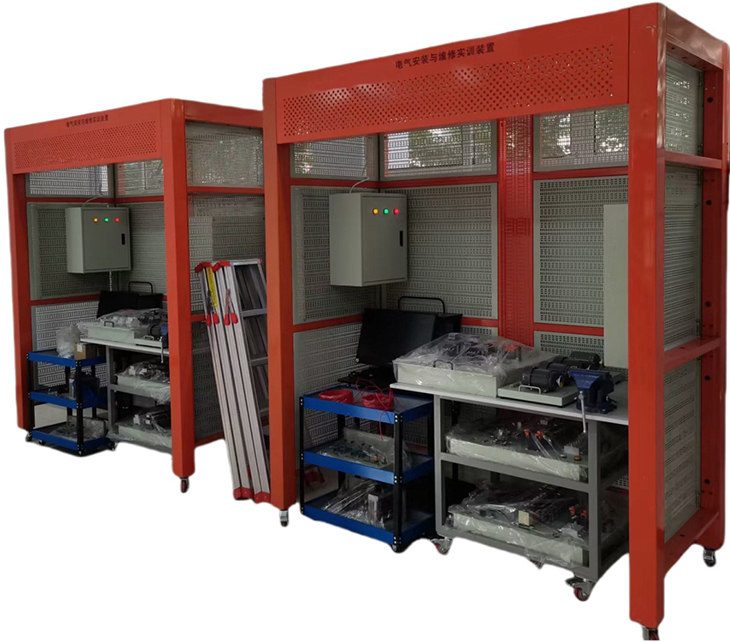

SBDAX-02A電氣安裝與維修實訓考核裝置
一、概述
電氣安裝與維修實訓考核裝置，是根據工廠電氣安裝和室內電氣安裝等維修電工和電氣安裝工實訓鑒定要求，而開發的一種通用實訓平臺。非常適合于各類職業院校和技工學校維修電工和電氣安裝工、其他有電氣安裝布置要求的專業的作為公共平臺使用。電氣安裝與維修實訓考核裝置，采用鋼制網孔板和鋼制專用型材組接而成，安裝有自鎖式腳輪，方便移動和使用。裝置表面噴塑，色彩穩重。裝置配有專用電源臺。裝置設計高度以人站在一級人字梯即可方便操作的高度，既安全又能使使用者感受到施工現場環境。橫向、叢向寬度合適，可以模擬現場線路的轉向布置。網孔板可以方便拆下。為方便隱蔽工程施工，鋼制框架仿建筑隔斷用輕鋼龍骨的加大寬度精心設計，帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用壁疏引出導線穿入明裝底盒。配套的PVC管彎管器，可方便的對PVC管彎成90度。鋼制鏤空方形樑骨的使用，使該裝置結構牢固，外形美觀，便于連接，更主要的是能實現暗管掩引等技術的真實操作，并實現兩套，四套設備的聯合使用。電源控制模塊，結構精巧，功能強大，配置有電源指示，三相漏電保護，緊急停止開關，安全插座引孔，與裝置豎梁完美銜接，作為設備入線控制，讓設備的安全系數再次提升了一個等級。掛板支架的設計，讓掛板安全牢固的安裝于設備上面，不占用空間，掛板可隨時更換，搭配機床智能考核裝置，讓裝置的功能進一步的得到發揮。
SBDAX-0A2電氣安裝與維修實訓考核裝置，可進行電工安裝。如橋架安裝、PVC管安裝、白熾燈座、日光燈、開關、插座、配電箱、控制箱等，裝置還包含有交流異步電動機、直流電動機、步進電機、伺服電機、溫度控制器、電偶、PLC、變頻器觸摸屏等控制與受控對象。該系統每個操作組配套一可移動式工具車和元件柜，便于對元件的保管和安裝施工。從根本上解決了學校在普通墻面上進行的安裝培訓的使用不方便、實訓范圍窄的問題。
電氣安裝與維修實訓考核裝置，具有組裝靈活方便的特點，可以根據學校的實際教學條件組成，2人組、3人組、4人組……，單面、雙面等不同的方式。長度組合是基于2個0.8米的基本組合單元，輔助配有0.2米、0.4米的組合單元，形成不同的長度組合，以滿足不同的教學場地。建議最長不超過3個0.8米的基本組合單元。
電氣安裝與維修實訓考核裝置，也可以為水電安裝工等有電氣安裝要求的各崗位群提供實訓考核。
電氣安裝與維修實訓考核裝置是一個多用途的實訓平臺。
電氣安裝與維修實訓考核裝置可以滿足全國職業技能大賽中職組電氣安裝與維修項目要求。
二、主要配置
1、配電箱：鋼制配電箱箱體，尺寸不小于450mm×200mm×500mm，含有含接地排、接零排、三相四線有功電度表、隔離開關、三相四線漏電開關、鋁合金安裝導軌、指示燈、三相電子式有功電能表等元件。
2、照明配件：用于電氣燈具安裝實訓，包含日光燈管、節能燈、螺口平燈頭、聲控開關、泰力1插、泰力2插、泰力1開、飛雕2開、飛雕4開、吸頂燈、觸摸開關、暗裝底盒、分線盒面板、塑料圓木、明盒、明盒、沉頭螺絲等元件。
3、電氣控制箱：包含塑殼開關（斷路器）、接觸器、輔助觸頭、PLC、模擬量模塊、繼電器輸出擴展模塊、變頻器、時間繼電器、熱繼電器、溫度控制器（歐姆龍溫控儀）、接線端子排、開關電源、觸摸屏、安裝導軌、安裝螺絲、控制箱箱體、按鈕、急停開關、指示燈、標志牌、選擇開關、數據線、加熱器連接線等元件。
4、電機實訓套件：包含電機底板、電機單元支架、開關電源、步進電機（驅動器和電機）、交流伺服電機（驅動器和電機）、護套圈、接線端子排、橡膠機腳、螺絲、導線、插針等元件。
5、傳感器實訓套件：包含行程開關、電容式傳感器、電感式傳感器、光電式傳感器、溫度傳感器（熱電阻、熱電偶）、護線圈、接線端子排、導線、螺絲等元件。
6、配套擴展模塊：包含故障檢測單元、配電箱單元和弱電箱套件。
7、線材：包括PVC線管、PVC直通、杯疏、扎帶、M4*20螺絲（帶帽）、PVC平線槽、絕緣導線、平頭線卡(16型管卡)、金屬電纜橋架、異型號碼管、冷壓叉子、纏繞帶等。
8、工具：至少包括尖嘴鉗、剝線鉗、壓線鉗、鋼絲鉗、一字螺絲刀、十字螺絲刀、電筆螺絲刀、數字萬用表、鋁合金人字梯、平銼刀、鋼卷尺、電工刀、鋼角尺、鋼直尺、活動扳手、六角扳手、手鋸弓(鋼鋸架)、手鋸條、彎管器、電源插板等。
三、技術參數
1)工作電源：三相五線 供電 AC 380 V/220 V ±7.5% 50 Hz；
2)工作環境：用絕緣地板（或使用絕緣地毯）；
3)實訓裝置主網孔板尺寸：長（mm）×寬＝798×768
4)實訓裝置外形尺寸：見配置清單
5)實訓裝置材料：鋼板。鋼板厚度≥1.5mm；
6)最大功率消耗 ≤1.5KW
7)安全保護措施：具有接地保護、過流、過載、漏電保護功能，符合相關的國家標準。
四、實訓項目舉例
1.1、電表箱的安裝
2.配電箱的安裝
3.日光燈的安裝
4.白熾燈的安裝
5.節能燈的安裝
6.PVC管的處理與布置
7.PVC管的穿線
8.開關與插座的安裝
9.分線盒的安裝
10.線路分配設計
11.施工規范的學習與訓練
12.安全施工要求學習與訓練
13.兩地控制一盞燈
14.線槽布線施工訓練
15.隱蔽工程施工訓練
16.隔離開關的安裝
17.配電線路的接線實訓
1)金屬橋架的組合與安裝實訓；
2)塑料線槽的敷設實訓；
18.電氣控制箱的安裝
19.電氣控制電路安裝實訓
1)三相異步電動機直接起動、停車的控制電路連接；
2)接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
3)按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；
4)按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
5)三相交流異步電動機Y-△（手動切換）啟動控制電路的連接；
6)三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；
7)定子繞組串聯電阻啟動控制電路的連接；
8)三相交流異步電動機能耗制動控制電路的連接；
9)三相交流異步電動機反接制動控制電路的連接；
10)多臺（3臺及以下）電動機的順序控制電路的連接
11)電動機的往返行程控制電路的連接；
12)直流電動機的正反轉控制；
13)直流電機的調速實驗；
14)三相交流異步電動機既能點動，又能連續轉動的控制電路連接；
15)兩地控制電路的連接；
16)按鈕切換的雙速電動機調速控制電路的連接；
17)時間繼電器切換的雙速電動機調速控制電路的連接；
18)離心開關配合的反接制動控制電路的連接；
20.變頻器面板功能參數設置和操作實訓；
21.變頻器對電機點動控制、啟�？刂�；
22.電機轉速多段控制；
23.工頻、變頻切換控制；
24.基于模擬量控制的電機開環調速；
25.基于面板操作的電機開環調速；
26.變頻器的保護和報警功能實訓；
27.基于PLC的變頻器開環調速；
28.PLC控制電機順序啟動；
29.PLC控制三相異步電動機Y-△啟動電路；
30.觸摸屏的參數設置；
31.觸摸屏的編程；
32.觸摸屏、PLC、變頻器的綜合實訓；
33.伺服步進電機實訓
1)步進電機的控制；
2)步進驅動器的參數設置；
3)步進電機的PLC開環控制；
4)基于步進電機控制
5)交流伺服電機的控制；
6)交流伺服驅動器的參數設置；
7)交流伺服電機的PLC半閉環控制；
8)基于伺服電機控制
9)兩相混合式步進電機的控制
10)交流伺服電機的位置控制實訓
34.電氣照明電路真實故障檢測實訓；
35.電氣動力電路真實故障檢測實訓；
36.混合電路真實故障檢測實訓；
37.三相電子電能表的安裝
38.配電線路的接線實訓
39.電氣照明電路故障板檢測實訓
40.電氣動力電路故障板檢測實訓
41.電氣電路故障板考核實訓
五、配置
（一）裝置結構尺寸：
實訓考核設備（單面）：長2006mm×寬1003mm×高2410mm
（二）、配置清單
1、配電箱模塊
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注（說明） |
|
1 |
三相電子式有功電度表 |
DTS633 |
只 |
1 |
|
|
2 |
熔斷器式隔離器 |
HG1-32/30F |
套 |
1 |
3極，32A（含熔體20A）） |
|
3 |
漏電保護器 |
DZ47sLE-32/D10 |
只 |
1 |
3P+N |
|
DZ47sLE-32/D16 |
只 |
1 |
3P+N |
||
|
DZ47sLE-32/C20 |
只 |
1 |
1P+N |
||
|
4 |
斷路器 |
DZ47s-60/D32 |
只 |
1 |
3P |
|
DZ47s-60/D25 |
只 |
1 |
3P |
||
|
5 |
導軌 |
C45 |
條 |
1 |
|
|
6 |
指示燈 |
AD16-22D 220V |
只 |
3 |
紅、綠、黃各1只 |
|
7 |
接線端子排 |
TBC-20 |
條 |
1 |
7節/條 |
|
8 |
配電箱箱體 |
450mm×220mm×520mm |
只 |
1 |
含接地排、接零排 |
2、照明模塊
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注（說明） |
|
1 |
漏電保護器 |
DZ47sLE-32/C25 |
只 |
1 |
1P+N |
|
DZ47sLE-32/C16 |
只 |
2 |
1P+N |
||
|
DZ47sLE-32/C10 |
只 |
2 |
1P+N |
||
|
2 |
斷路器 |
DZ47s-60/C32 |
只 |
1 |
2P |
|
DZ47s-60/C10 |
只 |
1 |
1P |
||
|
DZ47s-60/C6 |
只 |
1 |
1P |
||
|
3 |
配電箱箱體 |
PZ30-15 |
只 |
1 |
含接地排、接零排 |
3、照明套件
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注（說明） |
|
1 |
日光燈組件 |
20W |
套 |
1 |
長度65cm左右 |
|
2 |
螺口節能燈 |
9W～13W |
只 |
2 |
|
|
3 |
螺口燈座 |
86型E27燈座 |
只 |
1 |
|
|
4 |
雙開 |
86型（含底座） |
只 |
2 |
雙聯開關 |
|
5 |
雙開 |
86型（含底座） |
只 |
1 |
多聯開關 |
|
6 |
單開 |
86型（含底座） |
只 |
2 |
雙聯開關 |
|
7 |
單開 |
86型（含底座） |
只 |
1 |
多聯開關 |
|
8 |
五孔插座 |
86型（10A）（含底座） |
只 |
1 |
|
|
9 |
五孔插座 |
86型（10A）（含底座） |
只 |
1 |
帶開關 |
|
10 |
三孔插座 |
86型（16A）（含底座） |
只 |
1 |
|
|
11 |
聲光控自動開關 |
86型（含底座） |
只 |
1 |
|
|
12 |
觸摸開關 |
86型（含底座） |
只 |
1 |
|
|
13 |
分線盒面板 |
86型（含底座） |
只 |
2 |
|
|
14 |
螺絲 |
M4×20 |
只 |
18 |
86面板螺絲 |
4、電氣控制模塊
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注（說明） |
|
1 |
斷路器 |
DZ47s-60/D10 |
只 |
1 |
3P |
|
2 |
交流接觸器 |
CJX2s-0910/220V |
只 |
5 |
|
|
3 |
輔助觸頭 |
F4-22 |
只 |
5 |
|
|
4 |
PLC系統配置見最底下（包含通訊下載線） |
|
|||
|
5 |
時間繼電器 |
JSZ3F AC220V（含底座） |
只 |
1 |
|
|
JSZ3A-A AC220V（含底座） |
只 |
1 |
|
||
|
6 |
熱繼電器 |
NR2-25（獨立安裝） |
只 |
3 |
0.4A(范圍0.25~0.4A)2只 0.63A(范圍0.4~0.63A)1只 |
|
7 |
接線端子排 |
導軌式彈簧端子ST 2.5 |
片 |
50 |
含1節終端/堵頭 |
|
8 |
開關電源 |
24V/2.5A導軌式 |
只 |
1 |
|
|
9 |
觸摸屏 |
昆侖通態TPC7062Ti |
只 |
1 |
|
|
10 |
控制箱箱體 |
500mm×230mm×700mm |
只 |
1 |
含接地排、接零排 |
|
11 |
按鈕 |
LA38-11BN |
只 |
11 |
啟動停止各5套（紅、綠），配急停按鈕1套 |
|
12 |
指示燈 |
AD16-22DS 220V |
只 |
5 |
紅5只 |
|
13 |
選擇開關 |
LA38 -11X2 |
只 |
2 |
2檔開關 |
|
LA38 -20X3 |
只 |
2 |
3擋開關 |
||
|
14 |
通訊線 |
USB觸摸屏下載線 |
條 |
1 |
3米 |
5、電機模塊
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注（說明） |
|
1 |
三相交流異步電動機 |
(Y-△) |
只 |
1 |
電機底板 |
|
2 |
三相交流異步電動機 |
(Y-△)帶離心開關 |
只 |
1 |
|
|
3 |
三相交流異步電動機（雙速40W） |
雙速電機 |
只 |
1 |
|
|
4 |
它勵直流電動機 |
220V/50W |
只 |
1 |
|
|
5 |
電機單元支架 |
330mm×205mm×65mm |
套 |
2 |
左、右各二只 |
6、電機運動模塊
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注（說明） |
|
|
1 |
步進電機 |
驅動器 |
DM542 |
臺 |
1 |
單元規格496mm×300mm |
|
電機 |
57型兩相四線 |
|||||
|
2 |
交流伺服電機 |
驅動器 |
SD300-20AL-GBN |
臺 |
1 |
|
|
電機 |
SD60AEA02030-SC3-AP |
|||||
|
3 |
微動開關 |
KW7-3 |
只 |
2 |
||
|
4 |
光電傳感器 |
PM-L25 |
只 |
3 |
||
7、傳感器模塊
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注（說明） |
|
1 |
行程開關 |
YBLX-ME/8104 |
只 |
4 |
|
|
2 |
電容式傳感器 |
ODR-D05NK |
只 |
1 |
|
|
3 |
電感式傳感器 |
OBM-D04NK |
只 |
1 |
|
|
4 |
光電式傳感器 |
JG-3D-30NK |
只 |
1 |
|
8、線路安裝器材
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注（說明） |
||
|
1 |
PVC線管 |
Φ16 A型 |
根 |
4 |
3米 |
||
|
Φ20 A型 |
根 |
4 |
3米 |
||||
|
2 |
PVC壁疏 |
Φ16 |
只 |
20 |
|
||
|
Φ20 |
只 |
20 |
|
||||
|
3 |
U型平頭管卡 |
Φ16 |
只 |
30 |
|
||
|
Φ20 |
只 |
30 |
|
||||
|
4 |
PVC平線槽 |
20×10 A型 |
根 |
4 |
2米/根 或 3米/根 |
||
|
39×19 A型 |
根 |
4 |
|||||
|
60×40 A型 |
根 |
4 |
|||||
|
5 |
PVC線槽終端頭 |
20×10 |
只 |
2 |
|
||
|
39×19 |
只 |
2 |
|||||
|
60×40 |
只 |
2 |
|||||
|
6 |
行線槽 |
30×30 |
根 |
4 |
2米/根 |
||
|
7 |
絕緣導線 |
紅色RV1.5 mm2 |
盤 |
1 |
|
||
|
雙色RV1.5 mm2 |
盤 |
1 |
|
||||
|
雙色RV2.5 mm2 |
盤 |
1 |
|
||||
|
黑色RV0.75 mm2 |
盤 |
1 |
|
||||
|
藍色RV0.75 mm2 |
盤 |
1 |
|
||||
|
BV2.5 mm2 |
盤 |
5 |
黃、綠、紅、藍、雙色各1盤 |
||||
|
BV1.5 mm2 |
盤 |
3 |
紅、藍、雙色各1盤 |
||||
|
8 |
五芯電纜 |
RV5*0.75 mm2 |
米 |
10 |
|
||
|
9 |
三相插頭 |
三相四線16A |
只 |
1 |
|
||
|
10 |
明裝底盒 |
86型 |
只 |
8 |
86×86×30 |
||
|
86加深型 |
只 |
2 |
86×86×40 |
||||
|
11 |
U型絕緣端子 |
SVΦ1.25—4 |
只 |
1000 |
|
||
|
SVΦ2—5L |
只 |
1000 |
|
||||
|
12 |
O型絕緣端子 |
RVΦ2—5 |
只 |
1000 |
|
||
|
13 |
管形絕緣端子 |
TE1008 |
只 |
1000 |
|
||
|
TE1008/雙線插針 |
只 |
1000 |
|
||||
|
14 |
纏繞帶 |
Φ10 |
包 |
1 |
|
||
|
15 |
扎帶 |
3×100mm |
包 |
1 |
|
||
|
16 |
號碼管 |
Φ3.5 |
卷 |
1 |
號碼機用 |
||
|
17 |
電纜保護軟管 |
Φ20 |
米 |
4 |
|
||
|
18 |
電纜保護軟管 |
外徑Φ20 |
米 |
4 |
|
||
|
19 |
保護軟管接頭 |
Φ20 |
只 |
6 |
|
||
|
20 |
保護軟管接頭 |
配外徑Φ20軟管 |
只 |
6 |
|
||
|
21 |
自攻螺絲 |
Φ6×15 |
只 |
200 |
|
||
|
Φ6×25 |
只 |
60 |
|||||
|
22
|
螺絲（帶帽） |
M4*20 |
套 |
4 |
（安裝變頻器用） |
||
|
螺絲（含墊片） |
M6*10 |
套 |
4 |
箱門接地螺絲 |
|||
|
23 |
螺母 |
M8 |
只 |
2 |
箱子接地螺母 |
||
|
24 |
接地排 |
5位 110×15 |
條 |
4 |
專用（外接地干線） |
||
|
|
塑料絕緣膠布 |
黑色 |
卷 |
1 |
|
||
|
25 |
護線圈 |
配Φ30的孔 |
個 |
8 |
配電箱及電氣箱用 |
||
|
配Φ25的孔 |
個 |
8 |
照明配電箱用 |
||||
|
配Φ8的孔 |
個 |
2 |
日光燈開孔用 |
||||
|
26 |
金屬橋架（帶蓋） |
橋架 |
1 |
50×50×500 |
根 |
2 |
500mm/根 |
|
2 |
50×50×300 |
根 |
4 |
300mm/根 |
|||
|
3 |
50×50×200 |
根 |
4 |
200mm/根 |
|||
|
4 |
50×50×150 |
根 |
4 |
150mm/根 |
|||
|
附件1 |
水平90°彎100×100×50mm |
只 |
4 |
|
|||
|
附件2 |
水平45°彎100×100×50mm |
只 |
4 |
|
|||
|
附件3 |
水平三通150×100×50mm |
只 |
2 |
|
|||
|
附件4 |
橋架帶孔封頭（端面）孔徑Φ23 |
只 |
4 |
|
|||
|
附件5 |
水平四通150×150×50mm |
只 |
1 |
|
|||
|
附件6 |
垂直等徑下彎通（陰角）100×100×50mm |
只 |
2 |
|
|||
|
附件7 |
垂直等徑上彎通（陽角）100×100×50mm |
只 |
2 |
|
|||
|
附件8 |
線槽支架（托臂）1 |
只 |
5 |
|
|||
|
附件9 |
線槽支架（托臂）2 |
只 |
12 |
|
|||
|
附件10 |
角鋼立柱（橋架吊桿） |
只 |
8 |
|
|||
|
附件11 |
垂直等徑右上彎通 |
只 |
2 |
|
|||
|
附件12 |
垂直等徑左上彎通 |
只 |
2 |
|
|||
|
附件13 |
垂直等徑右下彎通 |
只 |
1 |
|
|||
|
附件14 |
垂直等徑左下彎通 |
只 |
1 |
|
|||
|
附件15 |
上邊垂直等徑三通 |
只 |
2 |
|
|||
|
附件16 |
連接板10×20×100mm |
只 |
36 |
|
|||
|
附件17 |
垂直等徑變向彎通 |
只 |
3 |
|
|||
|
附件18 |
連接螺絲（專用） |
套 |
150 |
M5×10，帶自鎖螺帽1只 |
|||
|
附件19 |
銅制接地螺絲（專用） |
套 |
60 |
M5×15，帶帽1只、平墊2只 |
|||
|
附件20 |
橋架蓋板安裝卡 |
只 |
100 |
|
|||
8、故障檢測模塊
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注（說明） |
|
1 |
故障檢測單元 |
|
套 |
1 |
|
9、工具
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注（說明） |
|
1 |
尖嘴鉗 |
6寸 |
把 |
1 |
|
|
2 |
剝線鉗 |
|
把 |
1 |
|
|
3 |
壓線鉗 |
HS-30J |
把 |
1 |
壓冷壓端子 |
|
4 |
壓線鉗 |
HS-06WF |
把 |
1 |
壓插針 |
|
5 |
鋼絲鉗 |
6寸 160mm |
把 |
1 |
|
|
6 |
一字螺絲刀 |
3寸 |
把 |
1 |
|
|
7 |
十字螺絲刀 |
3寸 |
把 |
1 |
|
|
8 |
一字螺絲刀 |
2×75 |
把 |
1 |
|
|
9 |
十字螺絲刀 |
2×75 |
把 |
1 |
|
|
10 |
測電筆 |
|
把 |
1 |
|
|
11 |
數字萬用表 |
MY60 |
只 |
1 |
|
|
12 |
鋁合金人字梯 |
1.5米 |
付 |
1 |
|
|
13 |
銼刀 |
8寸 |
根 |
1 |
|
|
14 |
鋼卷尺 |
3m |
只 |
1 |
|
|
15 |
電工刀 |
|
把 |
1 |
|
|
16 |
鋼角尺 |
300mm |
把 |
1 |
|
|
17 |
鋼直尺 |
300mm |
把 |
1 |
|
|
18 |
活動扳手 |
6寸 |
把 |
1 |
|
|
19 |
六角扳手 |
|
套 |
1 |
7件套 |
|
20 |
鋼鋸架 |
|
架 |
1 |
|
|
21 |
鋼鋸條 |
|
條 |
3 |
8-12〞可調 |
|
22 |
彈簧彎管器 |
Φ16 |
根 |
1 |
|
|
23 |
彈簧彎管器 |
Φ20 |
根 |
1 |
|
|
24 |
電源插板 |
|
只 |
2 |
|
|
25 |
安全標牌 |
160×200mm |
張 |
1 |
必須戴安全帽 |
|
26 |
安全標牌 |
160×200mm |
張 |
1 |
止步高壓危險 |
|
27 |
安全標牌 |
160×200mm |
張 |
1 |
當心落物 |
|
28 |
安全標牌 |
160×200mm |
張 |
1 |
禁止合閘有人工作 |
10、其他
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
備注（說明） |
|
1 |
電氣安裝與維修實訓考核裝置臺架（2人組標準配置） |
2006mm×1003mm×2410mm |
套 |
1 |
|
|
2 |
元件存放柜(四門玻璃柜) |
900mm×450mm×2000mm |
個 |
1 |
|
|
3 |
可移動工具臺 |
930mm×740mm×860mm |
輛 |
1 |
帶重載自鎖腳輪 |
|
4 |
電源模塊單元 |
600×130×105mm |
塊 |
1 |
|
|
5 |
臺虎鉗 |
|
臺 |
1 |
|
|
6 |
實訓指導書 |
|
本 |
1 |
|
|
7 |
配套安裝螺絲 |
|
套 |
1 |
|
PLC系統配置
|
序號 |
名稱 |
規格型號 |
單位 |
數量 |
|
1 |
三菱可編程控制器 |
FX3U-32MT/ES-A |
只 |
1 |
|
三菱擴展模塊 |
FX2N-16EYR |
只 |
1 |
|
|
三菱通訊模塊 |
FX3U-485-BD |
只 |
1 |
|
|
三菱變頻器 |
FR-E740-0.75K-CHT |
只 |
1 |
|
|
三菱模擬量模塊 |
FX3U-3A-ADP |
只 |
1 |
|
|
RS232C/RS422通訊電纜 |
|
條 |
1 |
能力測試單元
|
名稱 |
型號 |
單位 |
數量 |
備注 |
|
故障檢測單元掛板 |
|
塊 |
1 |
|
|
導軌（鋁導軌） |
|
條 |
2 |
|
|
線槽5025 |
5025 |
米 |
4 |
|
|
按鈕盒 |
JL-BX2- |
只 |
3 |
|
|
按鈕盒 |
JL-BX3- |
只 |
3 |
|
|
導軌式開關電源 |
DRA-60-24 |
只 |
1 |
|
|
斷路器（空氣開關3P） |
DZ47-60 C10 |
只 |
3 |
|
|
小型斷路器（空氣開關2P） |
DZ47-60 C10 |
只 |
1 |
|
|
斷路器（空氣開關1P） |
DZ47-60 C10 |
只 |
1 |
|
|
斷路器（空氣開關1P） |
DZ47-60 C10 |
只 |
1 |
|
|
剩余電流動作斷路器 |
DZ47LE-32 C10 1P+N |
只 |
2 |
|
|
指示燈 |
AD16-22 DC24V 綠 |
只 |
4 |
|
|
指示燈 |
AD16-22 DC24V 黃 |
只 |
2 |
|
|
指示燈 |
AD16-22 DC24V 紅 |
只 |
2 |
|
|
明裝線盒（明盒） |
86型 |
個 |
10 |
|
|
螺口燈座 |
86型 |
只 |
4 |
|
|
二位暗裝式蹺板雙控開關 |
|
只 |
1 |
|
|
一位白板 |
|
塊 |
1 |
|
|
兩極雙用、兩極帶接地插座 |
|
只 |
2 |
|
|
一位暗裝式蹺板雙控開關 |
|
只 |
2 |
|
|
微型接近開關 |
三線 PNP DC24V 正面檢測 |
只 |
2 |
|
|
熱繼電器 |
NR2-25 1-1.6A |
只 |
2 |
|
|
熱繼電器 |
NR2-25 1-1.6A |
只 |
1 |
|
|
熱繼電器 |
NR2-25 1-1.6A |
只 |
1 |
|
|
時間繼電器 |
ST3PA-D DC24V |
只 |
2 |
|
|
繼電器MY4NJ |
MY4NJ DC24V |
只 |
2 |
|
|
繼電器座 |
前繼PYF14A-E |
只 |
2 |
|
|
交流接觸器 |
NC1-1210Z DC24V |
只 |
5 |
|
|
輔助觸頭組 |
F4-22 |
只 |
5 |
|
|
行程開關 |
YBLX-ME/8104 |
只 |
2 |
|
|
按鈕開關 |
LA38-11BN 紅 |
只 |
3 |
|
|
按鈕開關 |
LA38-11BN 綠 |
只 |
4 |
|
|
故障檢測單元有機玻璃面板 |
|
塊 |
1 |
|
|
三插電源線 |
|
條 |
1 |
|
|
繼電器座 |
PF083A |
只 |
2 |
|
|
打印標記條 |
ZB5/UD3N |
個 |
88 |
|
|
接線端子 |
UK2.5 含擋片 |
個 |
62 |
|
|
端子終端 |
|
個 |
2 |
|
|
鋁合金橢圓拉手 |
M8×180 |
個 |
2 |
6 |
故障設置材料
|
名稱 |
型號 |
單位 |
數量 |
備注 |
|
電工膠帶 |
|
個 |
1 |
|
|
電阻 |
低絕緣電阻 2MΩ |
只 |
10 |
|
|
電阻 |
高電阻 1Ω |
只 |
10 |
|
配電箱單元
|
名稱 |
型號 |
單位 |
數量 |
備注 |
|
配電箱 |
|
個 |
1 |
|
|
三相四線電子式電能表 |
5（20）A |
個 |
1 |
|
|
熔斷器式手動負荷隔離開關 |
HG1F-32/3 |
個 |
1 |
|
|
空氣開關 |
DZ47-60 C16 3P |
個 |
1 |
|
|
漏電開關 |
DZ47LE-32 C10 3P+N |
個 |
1 |
|
|
漏電開關 |
DZ47LE-32 C10 1P+N |
個 |
1 |
|
|
接線端子 |
TB2508 |
個 |
2 |
|
|
電源指示燈 |
AD16-22DS 220V 黃 |
個 |
1 |
|
|
電源指示燈 |
AD16-22DS 220V 綠 |
個 |
1 |
|
|
電源指示燈 |
AD16-22DS 220V 紅 |
個 |
1 |
|
弱電箱套件
|
序號 |
名稱 |
規格/型號 |
單位 |
數量 |
|
1 |
信息箱 |
|
個 |
1 |
|
2 |
DC電源線 |
|
條 |
1 |
|
3 |
兩孔八字國標電源線 |
2米 |
條 |
1 |
|
4 |
路由模塊 |
無線路由器一進四出 |
塊 |
1 |
|
5 |
有線電視信號模塊 |
一進四出 |
塊 |
1 |
|
6 |
電話模塊 |
1進6出獨立控制 |
塊 |
1 |
|
7 |
電源模塊 |
單電源DC7.5V |
塊 |
1 |
|
8 |
有線電視插頭 |
|
只 |
2 |
|
9 |
明裝線盒（明盒） |
86HM331（86型） |
個 |
3 |
|
10 |
雙口插座面板 |
86型 |
只 |
1 |
|
11 |
單口TV面板 |
86型 |
只 |
1 |
|
12 |
單孔插座面板（單口面板） |
86型 |
只 |
1 |
|
13 |
UTP非屏蔽三類網線（三類兩對非屏蔽電纜） |
|
米 |
6 |
|
14 |
UTP超五類4對非屏蔽電纜（單股） |
|
米 |
6 |
|
15 |
有線電視線（CATV物理發泡同軸電纜） |
WV75-5 |
米 |
5 |
|
16 |
電話機 |
壁掛式 |
臺 |
1 |
|
17 |
有線電視分配器公制F頭 |
75-5 |
個 |
5 |
|
18 |
水晶頭 |
|
只 |
5 |
|
19 |
超五類RJ45插座模塊 |
|
只 |
2 |
|
20 |
電話水晶頭 |
|
個 |
5 |
|
21 |
電腦網絡(luò )電纜測線儀 |
|
個 |
1 |
|
22 |
電話插座模塊 |
|
只 |
2 |
|
23 |
旋轉式剝線器 |
|
把 |
1 |
|
24 |
壓線工具（壓接工具） |
打線刀 |
把 |
1 |
|
25 |
RJ45雙用工具（模塊壓線工具） |
|
把 |
1 |
