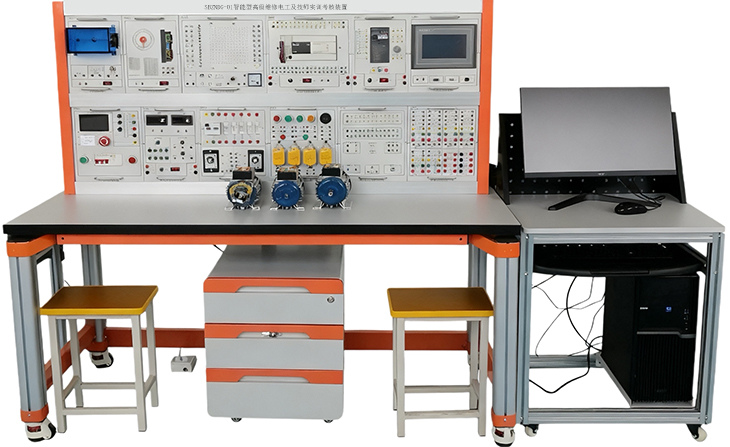

SBZNDG-01智能型高級維修電工及技師實訓考核裝置
一、概述
智能型高級維修電工及技師實訓考核裝置、高級電工技能及考核實訓室設備是根據機電一體化專業發展的需要，為學生創(chuàng )造優厚的實訓條件，特別注重學生專業操作技能水平，以及方便學生對電工考證需求，智能型高級維修電工及技師實訓考核裝置能支撐的課程有《電工技能實訓》、《變頻器控制技術》、《可編程控制器及其應用》等。
該裝置主要由實訓桌、實訓模塊、實訓元器件組成。學生根據實訓線路選擇合適的元器件，接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。
二、特點
1、電氣控制線路元器件都裝在模塊上，并由安全插座引出接線端子，只需要使用插拔式安全導線連接實驗，為了降低器件損壞和學生安全，設計原則是高低壓分別用不能互插的安全插座進行布局，操作方便、更換便捷、易擴展功能或開發新的實訓項目。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
三、詳細技術指標：
智能型高級維修電工及技師實訓考核裝置（單臺套配置清單）
|
序號 |
品名 |
功能及技術參數 |
數量 |
|
1 |
技術性能 |
1、輸入電源：三相五線制～380V±10% 50Hz 2、溫度：-5℃～+40℃，相對濕度＜85%（25℃） 3、裝置容量：＜1.5KVA 4、外形尺寸約：1600mm×750mm×1690mm |
1 |
|
2 |
三相交流電源 |
（1）提供線電壓380V交流電源、相電壓220V交流電源。交流電源輸出設有電源保護系統，相間、線間過電流及直接短路均能自動保護。提供三相漏電保護器作為整個實驗平臺的電源總開關。三相輸出通過停止和啟動按鈕控制。 |
1套 |
|
3 |
低壓交直流電源 |
提供3V、6V、9V、12V、18V、24V、36V低壓交流電源一組，直流24V/5A，一路直流5V/3A一組，0-10V電壓源，0-20mA電流源各一組，帶數顯指示，旋轉編碼器調節。 |
1套 |
|
4 |
PLC主機 |
CPU1214C 集成數字量I/O（14路數字量輸入，10路數字量輸出）；擴展模塊SB1232一個，配備直流電源24V/5A輸出接口 |
1套 |
|
5 |
觸摸屏 |
TPC7032 7寸寸彩色觸摸屏 |
1套 |
|
6 |
變頻器 |
FR-D720S-0.4K 0.4KW變頻器 |
1套 |
|
7 |
虛實結合實訓 |
包含模擬量信號和開關量信號，能夠模擬工業現場的設備運行狀態。提供三層電梯、自動售貨機、機械手、自動門、天塔之光、全自動洗衣機、自動成型機、紅綠燈、裝配流水線、四路搶答器、音樂(lè )噴泉、軋鋼機、郵件分揀、物料分揀、多級傳輸帶、汽車電路控制、機床PLC改造控制、隧道監控等模擬控制實訓（不少于36實訓模塊），指示燈采用貼片雙色LED，面板采用3D立體彩色搭配設計，使模擬對象更直觀立體，開關采用自復位兼自鎖一體設計使實訓能靈活實用，為適用各類PLC模塊具有輸入信號高低電平切換功能。 |
1套 |
|
8 |
數字孿生仿真系統 |
采用單片機技術，具備多路數字量輸入輸出、模擬量輸入輸出，有通訊接口與電腦相連，通過內置協議與上位機中虛擬仿真教學軟件實時通訊，實現數據采集和對外控制等操作。具有RS232通信接口或USB通信接口、24路開關量輸入接口及指示、24路開關量輸出接口及指示、4路模擬量輸入接口、4路模擬量輸出接口、系統協同傳感器模塊將動作信號反饋給上位機仿真軟件中的虛擬對象模型，虛擬對象模型給出反饋信號，PLC等智能控制器根據信號執行相應的輸出操作，以此反應整個系統執行動作過程。能在具有物理屬性的3D環境中進行虛擬設備的仿真調試。具有高度的人機交互性，通過虛擬對象進行各種與實際環境中相1同的操作。軟件通過自動、手動和PLC控制三種模式再現了以下虛擬工業場景，3D場景的PLC實驗項目和36個PLC虛實結合控制實訓模塊一致 |
1套 |
|
9 |
維修電工組件（一） |
直流流接觸器JZC1-22 DC24V 4只，熱過載繼電器JRS1-09-25/Z 1-1.6A 2只，功率電阻4只，20A橋堆一只。 |
1套 |
|
10 |
維修電工組件（二） |
低壓斷路器DZ108-20 2.5-4A 1個，通電延時時間繼電器AH2-Y DC24V 2只（一只帶瞬動）。熔斷器座RT28N-32X 1P 5套（含熔芯），萬能轉換開關（LW5D-16 3檔6節）1只。 |
1套 |
|
11 |
維修電工組件（三） |
按鈕開關LAY39B-11BN Φ22（黃1，綠2，紅1）4只，指示燈ND16-22DS DC24V（紅1、綠1）2只，十字開關（四向自鎖）1只，行程開關JLXKI-311 4只 |
1套 |
|
12 |
步進電機模塊 |
42步進電機及驅動器一套 |
1套 |
|
13 |
溫度閉環控制模塊 |
包含加熱單元，溫度采集單元 |
1套 |
|
14 |
電動機 |
三相鼠籠電動機AC380V（Y/△）帶離心開關 |
1臺 |
|
15 |
電動機 |
三相鼠籠電動機AC380V（Y/△） |
1臺 |
|
16 |
電動機 |
雙速異步電動機AC380V（△/YY） |
1臺 |
|
17 |
實訓導線 |
4mm/3mm雙圈安全插座1批，根據不同實驗項目的特點，配備不同規格的實驗連接線；強電和弱電導線均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能）；兩種導線都只能配合相應內孔的插座，不能混插。編程和通信電纜1套。 |
1套 |
|
18 |
導線架 |
用于懸掛和放置實驗專用連接導線，外形尺寸約530mm×430mm×1200mm，設有五個萬向輪。 |
1個 |
|
19 |
萬用表 |
OW18A |
1個 |
|
20 |
電腦桌 |
鋼鋁結構，裝有4只萬向輪，裝有黑色鋼質網孔電腦后靠、鍵盤托、主機支架。 |
1張 |
|
21 |
多功能單相/三相電能表 /功率表 |
測量:三相電壓、三相電流、有功功率、無功功率、視在功率、功率因數頻率等、四象限電能計量 顯示:STN藍屏、寬視角、高品質、高清晰LCD液晶屏顯示，可視度高.測量范圍：0-5A 0-450V |
1套 |
|
22 |
學生凳 |
鋼木方凳 |
2張 |
|
23 |
實訓指導書 |
|
1本 |
|
24 |
配套資源庫 |
（一）在線教育課程開放平臺（具有軟件著作權，配1個登錄帳號）: 1）三層電梯控制 2）自動售貨機 3）機械手 4）自動門 5）天塔之光 6）全自動洗衣機 7）自動成型機 8）紅綠燈 9）裝配流水線 10）四路搶答器 11）音樂(lè )噴泉 12）軋鋼機 13）郵件分揀 14）物料分揀 15）多級傳輸 16）八段碼顯示 17）多種液體混合 18）雙面銑床 19）電鍍槽 20）交流電機正反轉控制 21）小車運動 22）攪拌站 23）汽車燈光控制 24）汽車火花塞點火控制 25）加工中心控制 26）隧道監控 27）自動扶梯 28）CA6140普通車床PLC改造控制 29）X62W萬能銑床PLC改造控制 30）T68臥式鏜床PLC改造控制 31）M7120平面磨床PLC改造控制 32）Z3050搖臂鉆床PLC改造控制 33）電動葫蘆PLC改造控制 34）Z35搖臂鉆床PLC改造控制 35）M1432A萬能外圓磨床PLC改造控制 （三）仿真軟件 1.無紙化考核平臺（基于云平臺無紙化理論試題庫考試系統）（要求具有軟件著作權，網絡(luò )版） 1）用戶登錄； 2）用戶注冊； 3）用戶管理 3.1用戶查詢 3.2添加用戶 3.3修改用戶 3.4用戶刪除 4.級別管理 4.1級別查詢 4.2添加級別 4.3修改級別 4.4刪除級別 5）題庫類別管理 5.1 題庫類別查詢 5.2 添加題庫類別 5.3 修改題庫類別信息 5.4 刪除題庫類別信息 6）題庫管理 6.1 題庫查詢 6.2 添加單項選擇題 6.3 添加多項選擇題 6.4 添加判斷題信息 6.5 導入Excel題目信息 6.6 題目信息修改 6.7 刪除題目信息 7）試卷管理 7.1 試卷查詢 7.2 添加試卷 7.3 自動抽題 7.4手動組卷 7.5 編輯試卷 7.6 刪除試卷 7.7 啟用試卷 7.8 打印試卷 8）模擬成績 8.1模擬成績查詢 8.2模擬成績詳細 8.3導出成績 9）實戰成績 9.1實戰成績查詢 9.2導出實戰成績 10）在線考試； 11）.歷史成績（歷史模擬成績查看、歷史實戰成績查看） ★2.網絡(luò )版電工作業培訓教學軟件（安全用電）（網絡(luò )版、具有軟件著作權） 本產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《“維修電工”職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制，包含電工初步（電工基礎、電工儀表、導線連接、安全用具、安全標志）、基本操作（低壓電器、電機與變電器、照明電路、電子技術）、風險排除（滅火器類型、滅火器使用）、觸電急救（觸電方式、防護措施、接地與接零、心肺復蘇）4大模塊，15個實訓單元，72個實訓項目。 軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性?xún)r(jià)比極高。為職業教育與技能實訓、鑒定信息化、現代化提供了豐富的教學資源。 3.西門子PLC與變頻器仿真教學軟件（網絡(luò )版，具有軟件著作權） 一、產品技術要求 軟件PLC產品依據中華人民共和國勞動和勞動安全行業標準（LD/T81.2－2006）《“維修電工”職業技能實訓和鑒定設備技術規范》與教育部有關專業教學大綱而設計研制，包括可編程控制器和變頻器在內的26個項目，每個項目又根據需要設有：實訓目的、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等多種模塊，基本涵蓋了國家維修電工中級、高級和技師鑒定考核對于可編程控制器和變頻器的應知應會(huì )全部要求。軟件以技能為核心，項目為引領，任務為驅動，職場環境為背景，操作步驟為主線，以學生交互訓練為主體，具有三維可視化、智能化、全交互的特點，集職業性、情境性、過程性、交互性和靈活性于一身，性?xún)r(jià)比極高。該軟件不僅可以作為實訓教學應用，其大量的原理動畫演示也可以作為助教型軟件素材應用于課堂教學環節。為電氣自動化、機電一體化等電工電子專業的技能實訓、鑒定信息化、現代化提供了豐富不可或缺的教學資源。 |
1套 |
|
25 |
實訓功能 |
電氣控制實訓 1.三相異步電動機的自動開關控制電路 2.三相異步電動機點動控制線路 3.單向啟動停止控制線路/異步電動機自鎖控制電路 4.三相異步電動機點動與長動控制電路 5.三相異步電動機兩地控制電路 6.三相異步電動機接觸器聯鎖正反轉控制電路 7.三相異步電動機雙重聯鎖正反轉控制電路 8.自動往返控制電路 9.三相異步電動機串電阻降壓?jiǎn)?dòng)控制電路 10.三相異步電動機星形、三角形控制電路 11.兩臺電動機手動順序控制電路 12.兩臺電動機自動順序控制電路 13.三相異步電動機電源反接制動控制電路 14.三相異步電動機能耗制動控制電路 15.雙速電動機控制電路 16.CA6140普通車床電路 17.電動葫蘆的電氣控制電路 高級綜合電氣實訓 1.觸摸屏指示燈對象實驗 2.觸摸屏開關對象實驗 3.觸摸屏數據顯示實驗 4.觸摸屏數據輸入實驗 5.觸摸屏棒圖對象實驗 6.觸摸屏對象實驗 7.觸摸屏移動元件對象實驗 8.觸摸屏異常報警對象實驗 9.觸摸屏靜態顯示實驗 10.觸摸屏表針控件對象實驗 11.基于觸摸屏PLC控制的三相異步電動機Y/△啟動控制 12.PLC 控制電動機點動和自鎖控制 13.PLC 控制電動機手動正反轉控制 14.PLC 控制電動機帶延時正反轉控制 15.PLC 控制電動機星/三角啟動自動控制 16.變頻器功能參數設置與操作 17.變頻器報警與保護功能 18.外部端子點動控制 19.變頻器控制電機正反轉 20.多段速度選擇變頻調速 21.變頻器無級調速 22.基于外部模擬量(電壓/電流）控制方式的變頻調速 23.溫度的PID控制 24.步進電機控制 PLC可編程控制器基礎電路實訓 1.與、或、非邏輯功能測試 2.定時器、計數器功能測試 3.跳轉、分支功能訓練 4.移位寄存器測試 5.數據處理功能訓練 6.微分、位操作測試 7.三層電梯控制 8.自動售貨機 9.機械手 10.自動門 11.天塔之光 12.全自動洗衣機 13.自動成型機 19.郵件分揀 20.物料分揀 21.多級傳輸 22.八段碼顯示 23.多種液體混合 24.雙面銑床 25.電鍍槽 26.交流電機正反轉控制 27.小車運動 28.攪拌站 29.汽車燈光控制 30.汽車火花塞點火控制 31.加工中心控制 32.隧道監控 33.自動扶梯 34.CA6140普通車床PLC改造控制 35.X62W萬能銑床PLC改造控制 36.T68臥式鏜床PLC改造控制 37.M7120平面磨床PLC改造控制 38.Z3050搖臂鉆床PLC改造控制 39.電動葫蘆PLC改造控制 40.Z35搖臂鉆床PLC改造控制 41.M1432A萬能外圓磨床PLC改造控制 |
|
|
26 |
初中高技師電工技能仿真教學軟件 |
電工基本實訓包括：電氣測量（1個：儀器使用）、內外線（7個：供配電基礎、工具使用、導線連接、人工急救、照明線路123、電力拖動（3個：三相異步機單向轉動控制、三相異步機正反轉控制、三相異步機兩地控制）、電子技術（5個：延時電路、穩壓電源電路、整流濾波電路、單管放大電路、可控硅調光電路）共16個實訓項目； 電工初級實訓包括：電力拖動（10個：手動順序控制與測量、能耗制動控制與測量、星-三角啟動控制與測量、四限位行程控制與測量、自動順序控制與測量、單向轉動控制與測量、雙限位控制與測量、兩地控制與測量、三相五線供電系統、照明電路及單相電動機的控制）、電子技術（3個：二極管整流電路、串聯型穩壓電源電路、延時開關電路）共13個實訓項目； 電工中級實訓包括：電力拖動（10個：正反轉能耗制動與無功計量、雙速電動機控制、Y/△啟動及順序控制、三速電動機控制、直流電動機正反轉及調速與制動控制、直流電動機反接制動控制、點動功能正反轉控制、多臺電動機聯動控制、電動機控制與功計量、順序啟動控制）、電子技術（6個：電流負反饋電路、電壓負反饋電路、單相可控硅整流電路、差分放大可調穩壓電路、運算放大電路、與非門電路）、電氣測量（3個：電感線圈參數的測量、三相負載的測量、變壓器組別測定與驗證）、PLC控制（6個：PLC的工作原理、程序的執行過程、電動機的起�？刂�、電動機的正反控制、電動機循環正反轉控制、三速電動機控制、）共25個實訓項目； 電工高級實訓包括：電子技術（7個：運算放大器的應用電路、異步計數器的級聯、定時交流開關電路、脈沖式隔鎳電池充電電路、計數調光開關電路、多地單鍵控制開關電路、同步計數器電路）、單片機（10個：查找大小數、航標燈控制、計數報警器、數碼管顯示、循環燈點亮、霓虹燈控制、算術運算器、繼電器控制、倒計時音樂(lè )報警器、數據傳送、彩燈循環控制、數碼管的點亮控制、大小球傳送裝置的控制、簡易機械手的控制）、PLC控制（6個：星/角起動控制、電動機的正反轉能耗制動控制）共23個實訓項目； 電工技師與綜合實訓包括：PLC控制（21個：電鍍生產線的控制、自動交通燈的控制、皮帶運輸線的控制、工業洗衣機的控制、恒壓供水系統的控制、工業刨床的控制、中央空調冷卻水泵的控制、小推車的控制、停車場車位控制、變頻器的PU操作、變頻器的EXT操作、變頻器的組合操作、手持編程器的操作、傳感器的使用、氣缸的使用、變頻運輸三維分選裝置、步進運輸坐標式四維分選裝置、單相調速運輸龍門式分選裝置、X62W 銑床、Z3050搖臂鉆床、CA6140型車床）；電子技術（4個：整流電源電路、光敏傳感器檢測電路、溫度傳感器電路、信號比較輸出報警檢測電路）；電力拖動（2個：車床電氣控制系統、鉆床電氣控制系統）、變配電和電力保護（13個：ZB50使用、10KV小電流接地系統的漏電選線保護、10KV線路微機保護單元性能測試1、10KV線路微機保護單元性能測試2、04KV低壓線路微機保護單元性能測試、電動機低電壓保護、電動機負序過電流保護、電動機過負荷保護、變壓器帶載自動調壓運行、泄漏電流試驗、直流耐壓試驗、交流耐壓試驗、變壓器微機保護單元測試）共40個實訓項目。提供動畫類素材：370個以上，編程類素材：310個以上，視頻素材：3個以上。 |
|
