液壓與氣動技術實訓設備,培養高級技術應用性專業人才！

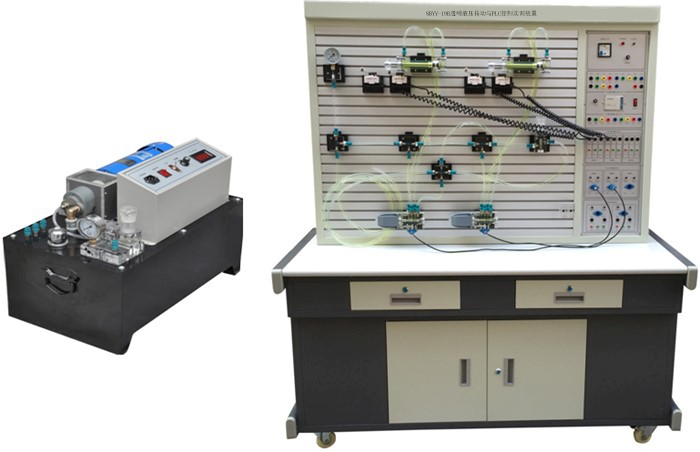

透明液壓PLC控制實訓裝置,結構簡介
透明液壓PLC控制實訓裝置是根據透明液壓PLC控制實訓裝置,結構簡介
結 構 簡 介
透明液壓PLC控制實訓裝置是根據《液壓與氣壓傳動》、《液壓控制技術》等通用教材的內容要求，同時吸收了該專業廣大師生的建議，經過精心設計及與可編程控制器（PLC）完美結合，使液壓原理與自動控制理論能得到有效的運用。該實驗裝置除了可以進行常規的液壓基本控制回路實驗外，還可進行模擬液壓控制技術應用實驗、液壓技術課程設計，以及可編程控制器(PLC)的學習及其基本應用實驗等，是機電一體化專業不可多得的實驗設備。
該實訓裝置適應與大中專院校、職業學校機械工程、機電一體化和自動化專業開設《液壓與氣壓傳動》、《液壓控制技術》和《PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電和液一體化的綜合實驗。學生通過操作實驗及課程設計，可以更準確、更形象地深入了解，掌握液壓元件的結構，液壓回路的控制原理及設計方法等。通過實驗，掌握PLC可編程控制器的功能，控制原理及編程技巧等。
透明液壓PLC控制實訓裝置主要由實訓桌及實訓臺、透明液壓元件和電氣控制器件�？删幊唐�(PLC)組件等組成。
實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。
各個液壓元件成獨立模塊，且裝有帶彈性卡式底板，可方便、隨意地將元件安放在實訓面板（面板帶"T"溝槽形式的鋁合金型材結構）上�；芈反罱硬捎每鞊Q接頭，布局靈活，拆接方便快捷。
PLC電氣控制系統的功能介紹及使用說明
PLC電氣控制系統由PLC可編程序控制單元、電氣輸入單元，電氣輸出單元二部分組成。由直流電壓?jiǎn)卧―C
24V）供給電源。使用時通過連接線將各部分連接起來。
通過編寫PLC控制程序可以實現所需要的控制功能，因而通過改變控制程序，得到所需的控制功能。本實驗裝置的出廠設置功能是：通過按鈕信號或行程開關信號來控制電磁換向閥。
電氣輸入單元的控制分為三個獨立的控制部分：控制組一、控制組二和控制組三。對應的分別控制輸出：電磁閥組一、電磁閥組二和電磁閥組三。
其控制方式為：
"控制組一"中按下"換向I"按鈕或"常開啟動I"有信號，則對應電磁閥組一的"輸出I"有輸出;按下"換向II"按鈕或"常開啟動II"有信號，則對應電磁閥組一的"輸出II"有輸出，同時"I"無輸出，即"輸出I"與"輸出II"互鎖，此主要是因為雙電磁換向閥的兩個電磁鐵不能同時得電（注：雙電磁換向閥的兩個電磁鐵必須接在同一電磁閥組的"輸出I"、"輸出II"）。按下"停止"按鈕"常閉停止"，則"輸出I"、則"輸出I"、"輸出II"均停止輸出。
"控制組二""控制組三"的控制方式與"控制組一"相同。
繼電器控制單元
繼電器控制單元其功能和PLC電氣控制系統的基本控制功能相同，兩組功能相同且獨立的控制信號分別控制相應的電磁閥組。
繼電器控制系統包括相對獨立的兩個控制組，使用時"控制組一"中按下"換向I"按鈕或"常開啟動"有信號（行程開關常開觸點閉合），則對應電磁閥組一的"輸出I"輸出，相應輸出指示燈亮：按下"換向II"按鈕或"常閉停止"，有信號（行程開關常閉觸點斷開），則對電磁閥組一的"輸出II"輸出，相應輸出指示燈亮，同時"輸出I"
停止輸出，輸出指示燈滅，即"輸出I"與"輸出II"互鎖，因為雙電換向閥的兩個電磁鐵不能同時得電。（注：雙電磁換向閥的兩個電磁鐵必須接在同一電磁組的"輸出I"、"輸出II"上）。按下"停止"按鈕，則"輸出I"、"輸出II"均停止輸出。
"控制組二"的控制方式同上。繼電器控制系統在使用時，只需將直流24V電源接入，輸入、輸出接到相應的位置上，即可進行控制操作（要確保線路連接正確）。
油泵電機及調速電路
1、功能介紹
由于本實驗驗裝置的各個油路，具有回路壓力范圍大，流量要求不一致等特點，因此，為了更好的滿足實驗演示要求。油泵拖動電機采用了小型直流激勵電機及直流電機調速器。
2、直流電機技術參數
電機型號：110ZYT-102 額定電流：1.6A
額定功率：250W 額定電壓：DC220V可調
調速范圍：0~1400 r/min
3、直流電機調速器技術參數
直流電機調速器技術參數：
輸入電壓：AC220V
輸出電壓：DC 0~220V
5、起動油泵電機時，應先將電機調速器的調速旋鈕逆時針旋到最慢位置，然后按起動按鈕，再將調速器旋到所需要的轉速或油路工作壓力。
6、嚴格禁止在油泵，吸油管及油箱內無液壓油的狀態下，起動油泵電機及高速運轉。
7、起動油泵電機時，先檢查實驗油路是否有錯按，是否有漏油現象。
實驗演示操作注意事項
1、使用本設備進行實驗演示的人員應具備一定的液壓基礎知識。應參閱學習《機械基礎》《液壓原理》《液壓傳動》等課程與教材，實驗操作前應詳細地閱讀本使用手冊。了解液壓元件的結構性能和油路的工作原理。
2、對于要求進行實驗的油路應先進行理論分析，裝配開始前應對元件的安裝進行布局。布局時應考慮回路中所有元件的位置，元件上各油孔的接頭方向及油路的布置進行多次的調整，使之達到最佳方案為止。
3、元件布局后，可仔細地根據所標出的油孔字母符號進行油路的連接。油路連接完后，可進行控制電路的連接。
4、安裝完畢，應仔細校對回路及油孔是否有錯，電器連接線與插孔是否插錯及沒插到底。
5、啟動油泵電機時，應先將電機調速器旋鈕逆時針旋到底，按啟動按鈕，再將調速器按鈕順時針轉到所需的油路或工作壓力。
6、對沒有液壓油流動的元件及油管（如：壓力表、壓力繼電器、彈簧回位油缸等）需要將腔體內的空氣排出，排氣時可先將液壓元件卸下置于較低的位置，然后來回快速旋轉油泵電機調速旋鈕，形成變化的壓力油，使油流入空腔內將空氣排出后將元件掛回原處。
7、將電機轉速調到較高處，然后調整溢流閥，使工作回路的壓力達到要求。（一般0.8Mpa）若調整溢流閥達不到要求，可適當調節電機轉速。
8、按下操作按鈕，即可進行演示，在此過程中請注意觀察各種現象，為了減少磨損，增長使用壽命，建議運行時間不要過長。
10、實驗完畢，應先拆除位置較高的元件，以便油流回油箱，并應倒出元件內的液壓油，清潔外表，放回原處。
液壓基本回路的實驗及原理分析
液壓基本回路是液壓元件組成并能完成特定功能的典型回路，對于任何一種液壓系統，不論其復雜程度如何，實際上都是由一些液壓基本回路組成的。熟悉這些基本回路，對于了解整個液壓系統會(huì )有較大的幫助。常用的液壓基本回路按其功能可分為：方向控制回路、壓力控制回路、速度控制回路和順序動作回路等四大類。每一個基本回路都具備一種特定功能。
實驗1 用換向閥的換向回路
實驗目的
了解換向閥的換向過程。
實驗內容
液壓系統中執行換向動作大都由換向閥來實現，根據工作要求，可以選用二位或三位，四通或五通人工、機械、液壓和電氣等各種控制類型的換向閥�；芈吩砣鐖D1-1所示，具體工作情況見表1-1。
實驗所需元件
三位五通手動換向閥、溢流閥、雙作用油缸、壓力表
1-1 用換向閥的換向回路
1-溢流閥 2-三位五通手動換向閥 3-雙作用油缸 4-壓力表
實驗2 用"O"型機能換向閥的鎖緊回路
實驗目的
為了使執行元件在任意位置上停止及防止其停止后竄動，可采用鎖緊回路。本實驗是用三位四通"O"型機能換向閥的鎖緊回路。
實驗內容
回路原理如圖2-1所示，當YV1、YV2電磁鐵都斷電時，閥芯處于中間位置，液壓缸的工作油口被封閉。由于缸的兩腔都充滿了油液，而油液又是不可壓縮的，所以就可使活塞鎖緊在任何行程位置。這種鎖緊回路由于換向閥密封性差，存在泄漏，故鎖緊效果較差，但結構簡單。具體工作過程見表2-1所示。
實驗所需元件
三位四通電磁換向閥（O）、溢流閥、壓力表、雙作用油缸
2-1 用"O"型機能換向閥的鎖緊回路
1-溢流閥 2-三位四通電磁換向閥（O型）
3-雙作用油缸 4-壓力表
實驗3 液控單向閥的鎖緊回路
實驗目的
為了執行元件在任意位置上停止及防止其停止后竄動，本實驗為用液控單向閥的雙向鎖緊回路。
實驗內容
回路原理如圖3-1所示，當YV1、YV2電磁鐵都斷電時，三位四通換向閥閥芯處于中間位置，出油口A(yíng)、B與回油口O接通，無壓力，故液控單向閥A、B關閉，液壓缸兩腔均不能回油，活塞被雙向鎖緊。由于液控單向閥的密封性好，回路鎖緊效果較好。具體工作過程見表3-1。
實驗所需元件
液控單向閥（2個）、三位四通電磁換向閥（H）、溢流閥、雙作用油缸、壓力表
3-1 用液控單向閥的鎖緊回路
1-溢流閥 2-三位四通電磁換向閥（H）
3、4-液控單向閥 5-液壓缸 6-壓力表
實驗4 單級調壓回路
實驗目的
利用壓力控制閥來控制系統中油液的壓力，以滿足執行元件（液壓缸或液壓馬達）輸出力和轉矩克服負載要求。
實驗內容
回路原理如圖4-1所示，實驗時，可通過調節溢流閥得到不同的出口壓力，壓力值可從壓力表中讀取。
實驗所需元件
溢流閥、壓力表
4-1 單級調壓回路
1-溢流閥 2-壓力表
實驗5 二級調壓回路
實驗目的
有些液壓傳動機械在工作過程的各個階段需要不同的壓力，如圖5-1所示活塞上升與下降過程中需要不同的壓力，這時就需要多級壓力回路。
實驗內容
圖5-1所示為用兩個溢流閥分別控制兩種壓力的二級調壓回路，活塞下降是工作行程，需要壓力大，由溢流閥1調定，數值較大，活塞上升是非工作行程，系統壓力由流溢閥2調定，數值較小，上下方向及壓力變換可以用換向閥進行轉換。
實驗所需元件
溢流閥（2個）、雙作用油缸、三位五通手動換向閥
4-5 二級調壓回路
1、2-溢流閥 3-三位五通手動換向閥
4-壓力表 5-雙作用油缸
實驗6 用減壓閥的減壓回路
實驗目的
在定量泵液壓系統中，溢流閥按主系統的工作壓力進行調定，但控制系統需要的工作壓力較低，潤滑油路的工作壓力更低，這時可以采用減壓回路。
實驗內容
回路原理如圖6-1所示，在需要獲得穩定低壓的油路中，接入減壓閥5，可組成減壓回路，其中減壓閥5的調定壓力小于溢流閥1的調定壓力，壓力表6測量減壓回路的壓力，壓力表6測量主油路壓力。工作過程見電磁鐵工作表6-1。
實驗所需元件
減壓閥、溢流閥、二位四通電磁換向閥（2個）、雙作用油缸（2個）、壓力表（2個）
6-1 減壓回路
1-溢流閥 2、3-二位四通電磁換向閥 4-單向閥
5-減壓閥 6、7-壓力表 8、9-雙作用油缸
實驗7 用增壓缸的增壓回路
實驗目的
增壓回路是用來使局部油路或個別執行元件得到比主油路高的壓力，增壓的方法很多，本實驗是用增壓缸的增壓回路。
實驗內容
回路原理如圖7-1所示，增壓缸由大、小兩個液壓缸a和
b組成，a缸中的大活塞和b缸中的小活塞用一根活塞桿連接起來，當壓力油進入液壓缸a的左腔，油壓就作用在大活塞上，
推動大小活塞一起向右運動，這時b缸里就可產生更高
的油壓，其原理如下： Fa=Pa Aa Fb=Pb Ab
式中：Fa-作用在大活塞左端的力、Fb-作用在小活塞右端的力、Pa-系統壓力、Aa-大活塞的有效作用面積、Ab-小活塞的有效作用面積、Pb-液壓缸的b的壓力。
因為大小活塞由一根活塞桿連接在一起，而且運動基本上是勻速，所以力應該互相平衡，若忽略摩擦力等因素，則Fa=Fb，PaAa=PbAb,既Pb=PaAa/Ab，由于A(yíng)a>Af,所以Pb>Pa.
圖中輔助油箱的主要作用在工作油缸活塞上升的時候，油液可以通過單向閥進入b缸，以補充這部分管路的泄漏（既增壓液壓缸的活塞左移時間）。
實驗所需元件
增壓缸、輔助油箱、單向閥、彈簧回位油缸、二位四通電磁換向閥、溢流閥
7-1 增壓回路
1-溢流閥 2-二位四通電磁換向閥 3-增壓缸
4-彈簧回位油缸 5-單向閥 6-輔助油箱
實驗8 用換向閥的卸載回路
實驗目的
當液壓系統中的執行元件停止運動后，卸載回路可使液壓泵輸出的油液以最小的壓力直接流回油箱，可節省驅動液壓泵電動機的動力消耗，減小系統發熱。并可延長液壓泵的使用壽命。
實驗內容
回路原理如圖8-1所示，利用三位換向閥的中位機能卸荷，這里的三位換向閥的中位機能可采用M，H等類型。當換向閥處于中位時，液壓泵輸出的油液經換向閥中間通道直接流回油箱，實現液壓泵卸載。這種卸載回路結構簡單，但當壓力較高、流量較大時容易沖擊，故一般適用于壓力較低和小流向的場合。當流量較大，可使用液動或電液動換向閥來卸載。
實驗所需元件
三位四通電磁換向閥（H）、雙作用油缸、溢流閥
8-1 卸荷回路
1-溢流閥 2-三位四通電磁換向閥（H）
3-雙作用油缸
實驗9 進油節流調速回路
實驗目的
采用定量泵供油，由流量閥改變進入執行元件的流量來調節執行元件速度。把流量控制閥裝在執行元件的進油路上，稱為進油節流調速回路。本實驗將節流裝在液壓缸的進油路上，從油泵輸出的油液一部分通過溢流閥回油箱，另一部分通過節流閥進入液壓缸，使得活塞獲得一定的運動速度，調節節流閥的通流面積可調節進入液壓缸的流量，實現調速。
實驗內容
回路原理如圖9-1所示，節流閥3安裝在液壓缸進油路中控制流入液壓缸的流量。工作過程見表9-1。
實驗所需元件
溢流閥、三位四通電磁換向閥（O）、節流閥、雙作用油缸
9-1 進油節流調速回路
1-溢流閥 2-三位四通電磁換向閥（O）
3-節流閥 4-雙作用油缸
實驗10 回油節流調速回路
實驗目的
采用定量泵供油，由流量閥改變進入執行元件的流量來調節執行元件速度。把流量控制閥裝在執行元件的回油路上，稱為回油節流調速回路。本實驗將節流裝在液壓缸的回油路上，通過調節節流閥的通流面積可調節液壓缸的回油流量，從而實現調速。
實驗內容
回路原理如圖10-1所示，節流閥3安裝在液壓缸回油路中控制流出液壓缸的流量，這種回路能承受負向載荷。工作過程見表10-1。
實驗所需元件
溢流閥、三位四通電磁換向閥（O）、節流閥、雙作用油缸
10-1 回油節流調速回路
1-溢流閥 2-三位四通電磁換向閥（O）
3-節流閥 4-雙作用油缸
實驗11 變量泵調速回路
實驗目的
通過改變油泵的輸油量實現調速。
實驗內容
回路原理如圖11-1所示，利用調節齒輪油泵轉速方式以改變輸油量的大小，從而改變了活塞運動的速度，具體工作情況見表11-1。系統中的溢流閥起安全保護作用，在系統過載時才打開溢流，從而限定了系統的最高壓力。與節流調速相比，容積調速的主要優點是效率高（壓力與流量的損耗少），回路發熱少，適用于功率較大的液壓系統。
實驗所需元件
溢流閥、二位四通電磁換向閥、雙作用油缸
11-1 變量泵調速回路
1-溢流閥 2-二位四通電磁換向閥 3-雙作用油缸
實驗12 變量泵和調速閥組成的復合調速回路
實驗目的
本實驗用變量和節流閥（或調速閥）相配合來進行調速的方法，通常稱為容積節流復合調速。這種調速方法具有作穩定，效率較高的優點。
實驗內容
回路原理如圖12-1所示，利用調節齒輪油泵轉速方式以改變輸油量的大小，從而改變了活塞運動的速度，具體工作情況見表12-1。在這種回路中，泵的輸油量與系統的需求量（既調速閥的通過流量）是相適應的，因此效率高、發熱低。同時，由于采用了調速閥，液壓缸的運動速度基本不隨負載而變化，即使在較低的速度下工作時，運動也較穩定。
實驗所需元件
溢流閥、二位四通電磁換向閥、雙作用油缸、調速閥、單向閥
12-1 變量泵調速回路
1-溢流閥 2-二位四通電磁換向閥 3-調速閥
4-單向閥 5-雙作用油缸
實驗13 流量閥短接的速度換接回路
實驗目的
速度換接回路用于實現兩種不同速度之間的切換，這種速度換接分為快速--慢速之間換接和慢速--慢速之間換接兩種形式。本實驗用短接流量閥的方式實現快慢速換接。
實驗內容
回路原理如圖13-1所示，當流量閥短接時，為快進狀態，閥5中B口附近的標志X代表將B口堵上。具體工作情況見表13-1。
（3）實驗所需元件
溢流閥、二位四通電磁換向閥、雙作用油缸、調速閥、二位二通電磁換向閥
13-1 調速閥短接的速度換接回路
1-溢流閥 2-二位四通電磁換向閥 3-調速閥
4-二位二通電磁換向閥 5-雙作用油缸
實驗14 二次進給回路
實驗目的
一些機器設備工作時需要兩種不同的工作速度，通常將兩個調速閥串聯或并聯在油路中，用換向閥進行切換，實現兩種不同的工作速度。
實驗內容
圖14-1為調速閥串聯的二次進給回路，調速閥3用于一次進給節流，調速閥4用于第二次進給節流，具體工作情況見表14-1，實驗時調速閥4的流量要調得比3小。
實驗所需元件
調速閥（2個）、二位二通電磁換向閥、雙作用油缸、二位四通電磁換向閥、溢流閥
14-1 調速閥串接的二次進給回路
1-溢流閥 2-二位四通電磁換向閥 3、4-調速閥
5-二位二通電磁換向閥 6-單向閥 7-雙作用油缸
實驗15 用順序閥的順序動作回路
實驗目的
在液壓傳動的機械中，有些執行元件的運動常常要求按嚴格順序依動作。例如液壓機床常要求先夾緊，然后使工作臺移動以進行切削加工。順序動作回路就是滿足這些要求的液壓回路。常用的順序動作回路按照控制原則可分為壓力控制和行程控制，本實驗利用順序閥實現順序動作，屬于壓力控制型。
實驗內容
回路原理如圖15-1所示，兩缸按①-②-③-④的順序動作，具體工作過程見表15-1。這種順序動作回路的可靠性在很大程度上取決于順序閥的性能和壓力調定值。為了保證嚴格的動作順序，應使順序閥3的調定壓力比夾緊缸8的最高工作壓力高（8-10）×10000Pa，否則順序閥可能在壓力波動下先行打開，鉆孔液壓缸產生先動現象（也就是工件沒夾緊就鉆孔），影響工作的可靠性；同理，順序閥6的調定壓力應比鉆削缸后退時的最高壓力高（8-10）×10000Pa。此回路適用于液壓缸數目不多，阻力變化不大的場合。
實驗所需元件
15-1 用順序閥的順序動作回路
1-溢流閥 2-二位四通電磁換向閥 3、5-順序閥
4、6-單向閥 7、8-雙作用油缸
實驗16 用壓力繼電器控制的順序動作回路
實驗目的
在液壓傳動的機械中，有些執行元件的運動常常要求按嚴格順序依動作。例如液壓機床常要求先夾緊，然后使工作臺移動以進行切削加工。順序動作回路就是滿足這些要求的液壓回路。常用的順序動作回路按照控制原則可分為壓力控制和行程控制，本實驗利用壓力繼電器實現順序動作，屬于壓力控制型。
實驗內容
回路原理如圖16-1所示，兩缸按①-②的順序動作,具體工作情況見表16-1。這種利用壓力繼電器實現順序動作的回路簡單易行，應用普遍。為了防止壓力繼電器誤發信號，其壓力調整數值既要比缸5動作的最高工作壓力高（3-5）×10000Pa又要比溢流閥的調定壓力低（3-5）×10000Pa。
實驗所需元件
雙作用油缸、二位四通電磁換向閥（2個）、溢流閥、壓力繼電器
16-1 用壓力繼電器控制的順序動作回路
1-溢流閥 2、3-二位四通電磁換向閥
4-壓力繼電器 5、6-雙作用油缸
實驗17 用行程開關控制的順序動作回路
實驗目的
在液壓傳動的機械中，有些執行元件的運動常常要求按嚴格順序依動作。例如液壓機床常要求先夾緊，然后使工作臺移動以進行切削加工。順序動作回路就是滿足這些要求的液壓回路。常用的順序動作回路按照控制原則可分為壓力控制和行程控制，本實驗利用行程開關實現順序動作，屬于行程控制型。
實驗內容
回路原理如圖17-1所示，兩缸按①-②-③-④的順序動作，具體工作情況見表17-1。采用行程開關的順序動作回路簡單易行，各缸順序由電氣線路保證，改變電氣線路即可改變動作順序，但這種回路的可靠性取決于電器元件，電氣線路比較復雜。
實驗所需元件
雙作用油缸、二位四通電磁換向閥（2個）、溢流閥、行程開關（3個）
17-1 用行程開關控制的順序動作回路
1-溢流閥 2、3-二位四通電磁換向閥
4、5-雙作用油缸 6、7、8-行程開關
實驗18 用行程閥的順序動作回路
實驗目的
在液壓傳動的機械中，有些執行元件的運動常常要求按嚴格順序依動作。例如液壓機床常要求先夾緊，然后使工作臺移動以進行切削加工。順序動作回路就是滿足這些要求的液壓回路。常用的順序動作回路按照控制原則可分為壓力控制和行程控制，本實驗利用行程閥實現順序動作，屬于行程控制型。
實驗內容
回路原理如圖18-1所示，兩缸按①-②-③-④的順序動作，具體工作情況見表18-1。調節擋塊的位置，就可以控制動作②繼動作①之后開始的時間。采用行程閥的順序動作回路，工作較可靠，但行程閥只能安裝在工作臺附近，另外改變動作順序也比較困難。
實驗所需元件
雙作用油缸、二位四通行程閥、三位五通手動換向閥、溢流閥
18-1 用行程閥的順序動作回路
1-溢流閥 2-三位五通手動換向閥
3-二位四通行程閥 4、5-雙作用油缸
實驗19 串聯液壓缸的同步回路
實驗目的
本實驗將兩液壓缸串聯實現同步動作。
實驗內容
回路原理如圖19-1所示，動作開始時，液壓缸3回油腔排出的油被送入液壓缸4的進油腔，若兩缸的有效工作面積相等，則能實現同步運動。這種回路結構簡單、效率高，能適應較大的偏載，但泵的供油壓力較高，同步精度受兩缸制造、內部泄露等因素影響，具體工作情況見表19-1。
實驗所需元件
雙作用油缸（2個）、三位四通電磁換向閥（O）、溢流閥
19-1 串聯液壓缸的同步回路
1-溢流閥 2-三位四通電磁換向閥（O）
3、4-雙作用油缸
實驗20 用調速閥控制的同步回路
實驗目的
本實驗利用調速閥控制進油量，使執行元件實現速度同步。
實驗內容
回路原理如圖20-1所示，在兩個并聯的液壓缸的進油路上分別串接一個調速閥，仔細調整兩個調速閥的開口大小，控制進入兩液壓缸的油液流量，從而實現兩缸同速右行，具體工作情況見表20-1。
實驗所需元件
溢流閥、三位四通電磁換向閥（O）、調速閥、雙作用油缸
20-1 用調速閥控制的同步回路
1-溢流閥 2-三位四通電磁換向閥（O）
3、4-調速閥 5、6-雙作用油缸
實驗21 單向閥保壓回路
實驗目的
保壓回路的功能是在執行元件停止工作或僅有工作變形所產生的微小位移的情況下，使執行元件工作壓力基本保持不變。
實驗內容
回路原理如圖21-1所示，壓力繼電器調整壓力大于油缸運動時所需要工作壓力，油缸運動到終點、壓力升高、壓力繼電器工作，使油泵二位二通電磁閥卸荷。油缸工作壓力有單向閥保壓。具體工作情況見表21-1。
實驗所需元件
溢流閥、二位四通電磁換向閥、二位二通電磁換向閥、壓力繼電器、單向閥、雙作用油缸
21-1 單向閥保壓回路
1-溢流閥 2-二位四通電磁換向閥 3-二位二通電磁換向閥
4-壓力繼電器 5-單向閥 6-雙作用油缸
實驗22 換向閥保壓回路
實驗目的
保壓回路的功能是在執行元件停止工作或僅有工作變形所產生的微小位移的情況下，使執行元件工作壓力基本保持不變。
實驗內容
回路原理如圖22-1所示，利用三位四通電磁換向閥的O型中位機能，可實現油泵經二位二通電磁閥卸荷。三位四通電磁換向閥中位保壓。具體工作情況見表22-1所示。
實驗所需元件
溢流閥、三位四通電磁換向閥（O）、二位二通電磁換向閥、雙作用油缸
22-1 換向閥保壓回路
1-溢流閥 2-三位四通電磁換向閥（O）
3-二位二通電磁換向閥 4-雙作用油缸
。該實驗裝置除了可以進行常規的液壓基本控制回路實驗外，還可進行模擬液壓控制技術應用實驗、液壓技術課程設計，以及可編程控制器(PLC)的學習及其基本應用實驗等，是機電一體化專業不可多得的實驗設備。
該實訓裝置適應與大中專院校、職業學校機械工程、機電一體化和自動化專業開設《液壓與氣壓傳動》、《液壓控制技術》和《PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電和液一體化的綜合實驗。學生通過操作實驗及課程設計，可以更準確、更形象地深入了解，掌握液壓元件的結構，液壓回路的控制原理及設計方法等。通過實驗，掌握PLC可編程控制器的功能，控制原理及編程技巧等。
透明液壓PLC控制實訓裝置主要由實訓桌及實訓臺、透明液壓元件和電氣控制器件�？删幊唐�(PLC)組件等組成。
實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。
各個液壓元件成獨立模塊，且裝有帶彈性卡式底板，可方便、隨意地將元件安放在實訓面板（面板帶"T"溝槽形式的鋁合金型材結構）上�；芈反罱硬捎每鞊Q接頭，布局靈活，拆接方便快捷。
PLC電氣控制系統的功能介紹及使用說明
PLC電氣控制系統由PLC可編程序控制單元、電氣輸入單元，電氣輸出單元二部分組成。由直流電壓?jiǎn)卧―C
24V）供給電源。使用時通過連接線將各部分連接起來。
通過編寫PLC控制程序可以實現所需要的控制功能，因而通過改變控制程序，得到所需的控制功能。本實驗裝置的出廠設置功能是：通過按鈕信號或行程開關信號來控制電磁換向閥。
電氣輸入單元的控制分為三個獨立的控制部分：控制組一、控制組二和控制組三。對應的分別控制輸出：電磁閥組一、電磁閥組二和電磁閥組三。
其控制方式為：
"控制組一"中按下"換向I"按鈕或"常開啟動I"有信號，則對應電磁閥組一的"輸出I"有輸出;按下"換向II"按鈕或"常開啟動II"有信號，則對應電磁閥組一的"輸出II"有輸出，同時"I"無輸出，即"輸出I"與"輸出II"互鎖，此主要是因為雙電磁換向閥的兩個電磁鐵不能同時得電（注：雙電磁換向閥的兩個電磁鐵必須接在同一電磁閥組的"輸出I"、"輸出II"）。按下"停止"按鈕"常閉停止"，則"輸出I"、則"輸出I"、"輸出II"均停止輸出。
"控制組二""控制組三"的控制方式與"控制組一"相同。
繼電器控制單元
繼電器控制單元其功能和PLC電氣控制系統的基本控制功能相同，兩組功能相同且獨立的控制信號分別控制相應的電磁閥組。
繼電器控制系統包括相對獨立的兩個控制組，使用時"控制組一"中按下"換向I"按鈕或"常開啟動"有信號（行程開關常開觸點閉合），則對應電磁閥組一的"輸出I"輸出，相應輸出指示燈亮：按下"換向II"按鈕或"常閉停止"，有信號（行程開關常閉觸點斷開），則對電磁閥組一的"輸出II"輸出，相應輸出指示燈亮，同時"輸出I"
停止輸出，輸出指示燈滅，即"輸出I"與"輸出II"互鎖，因為雙電換向閥的兩個電磁鐵不能同時得電。（注：雙電磁換向閥的兩個電磁鐵必須接在同一電磁組的"輸出I"、"輸出II"上）。按下"停止"按鈕，則"輸出I"、"輸出II"均停止輸出。
"控制組二"的控制方式同上。繼電器控制系統在使用時，只需將直流24V電源接入，輸入、輸出接到相應的位置上，即可進行控制操作（要確保線路連接正確）。
油泵電機及調速電路
1、功能介紹
由于本實驗驗裝置的各個油路，具有回路壓力范圍大，流量要求不一致等特點，因此，為了更好的滿足實驗演示要求。油泵拖動電機采用了小型直流激勵電機及直流電機調速器。
2、直流電機技術參數
電機型號：110ZYT-102 額定電流：1.6A
額定功率：250W 額定電壓：DC220V可調
調速范圍：0~1400 r/min
3、直流電機調速器技術參數
直流電機調速器技術參數：
輸入電壓：AC220V
輸出電壓：DC 0~220V
5、起動油泵電機時，應先將電機調速器的調速旋鈕逆時針旋到最慢位置，然后按起動按鈕，再將調速器旋到所需要的轉速或油路工作壓力。
6、嚴格禁止在油泵，吸油管及油箱內無液壓油的狀態下，起動油泵電機及高速運轉。
7、起動油泵電機時，先檢查實驗油路是否有錯按，是否有漏油現象。
實驗演示操作注意事項
1、使用本設備進行實驗演示的人員應具備一定的液壓基礎知識。應參閱學習《機械基礎》《液壓原理》《液壓傳動》等課程與教材，實驗操作前應詳細地閱讀本使用手冊。了解液壓元件的結構性能和油路的工作原理。
2、對于要求進行實驗的油路應先進行理論分析，裝配開始前應對元件的安裝進行布局。布局時應考慮回路中所有元件的位置，元件上各油孔的接頭方向及油路的布置進行多次的調整，使之達到最佳方案為止。
3、元件布局后，可仔細地根據所標出的油孔字母符號進行油路的連接。油路連接完后，可進行控制電路的連接。
4、安裝完畢，應仔細校對回路及油孔是否有錯，電器連接線與插孔是否插錯及沒插到底。
5、啟動油泵電機時，應先將電機調速器旋鈕逆時針旋到底，按啟動按鈕，再將調速器按鈕順時針轉到所需的油路或工作壓力。
6、對沒有液壓油流動的元件及油管（如：壓力表、壓力繼電器、彈簧回位油缸等）需要將腔體內的空氣排出，排氣時可先將液壓元件卸下置于較低的位置，然后來回快速旋轉油泵電機調速旋鈕，形成變化的壓力油，使油流入空腔內將空氣排出后將元件掛回原處。
7、將電機轉速調到較高處，然后調整溢流閥，使工作回路的壓力達到要求。（一般0.8Mpa）若調整溢流閥達不到要求，可適當調節電機轉速。
8、按下操作按鈕，即可進行演示，在此過程中請注意觀察各種現象，為了減少磨損，增長使用壽命，建議運行時間不要過長。
10、實驗完畢，應先拆除位置較高的元件，以便油流回油箱，并應倒出元件內的液壓油，清潔外表，放回原處。
液壓基本回路的實驗及原理分析
液壓基本回路是液壓元件組成并能完成特定功能的典型回路，對于任何一種液壓系統，不論其復雜程度如何，實際上都是由一些液壓基本回路組成的。熟悉這些基本回路，對于了解整個液壓系統會(huì )有較大的幫助。常用的液壓基本回路按其功能可分為：方向控制回路、壓力控制回路、速度控制回路和順序動作回路等四大類。每一個基本回路都具備一種特定功能。
實驗1 用換向閥的換向回路
實驗目的
了解換向閥的換向過程。
實驗內容
液壓系統中執行換向動作大都由換向閥來實現，根據工作要求，可以選用二位或三位，四通或五通人工、機械、液壓和電氣等各種控制類型的換向閥�；芈吩砣鐖D1-1所示，具體工作情況見表1-1。
實驗所需元件
三位五通手動換向閥、溢流閥、雙作用油缸、壓力表
1-1 用換向閥的換向回路
1-溢流閥 2-三位五通手動換向閥 3-雙作用油缸 4-壓力表
實驗2 用"O"型機能換向閥的鎖緊回路
實驗目的
為了使執行元件在任意位置上停止及防止其停止后竄動，可采用鎖緊回路。本實驗是用三位四通"O"型機能換向閥的鎖緊回路。
實驗內容
回路原理如圖2-1所示，當YV1、YV2電磁鐵都斷電時，閥芯處于中間位置，液壓缸的工作油口被封閉。由于缸的兩腔都充滿了油液，而油液又是不可壓縮的，所以就可使活塞鎖緊在任何行程位置。這種鎖緊回路由于換向閥密封性差，存在泄漏，故鎖緊效果較差，但結構簡單。具體工作過程見表2-1所示。
實驗所需元件
三位四通電磁換向閥（O）、溢流閥、壓力表、雙作用油缸
2-1 用"O"型機能換向閥的鎖緊回路
1-溢流閥 2-三位四通電磁換向閥（O型）
3-雙作用油缸 4-壓力表
實驗3 液控單向閥的鎖緊回路
實驗目的
為了執行元件在任意位置上停止及防止其停止后竄動，本實驗為用液控單向閥的雙向鎖緊回路。
實驗內容
回路原理如圖3-1所示，當YV1、YV2電磁鐵都斷電時，三位四通換向閥閥芯處于中間位置，出油口A(yíng)、B與回油口O接通，無壓力，故液控單向閥A、B關閉，液壓缸兩腔均不能回油，活塞被雙向鎖緊。由于液控單向閥的密封性好，回路鎖緊效果較好。具體工作過程見表3-1。
實驗所需元件
液控單向閥（2個）、三位四通電磁換向閥（H）、溢流閥、雙作用油缸、壓力表
3-1 用液控單向閥的鎖緊回路
1-溢流閥 2-三位四通電磁換向閥（H）
3、4-液控單向閥 5-液壓缸 6-壓力表
實驗4 單級調壓回路
實驗目的
利用壓力控制閥來控制系統中油液的壓力，以滿足執行元件（液壓缸或液壓馬達）輸出力和轉矩克服負載要求。
實驗內容
回路原理如圖4-1所示，實驗時，可通過調節溢流閥得到不同的出口壓力，壓力值可從壓力表中讀取。
實驗所需元件
溢流閥、壓力表
4-1 單級調壓回路
1-溢流閥 2-壓力表
實驗5 二級調壓回路
實驗目的
有些液壓傳動機械在工作過程的各個階段需要不同的壓力，如圖5-1所示活塞上升與下降過程中需要不同的壓力，這時就需要多級壓力回路。
實驗內容
圖5-1所示為用兩個溢流閥分別控制兩種壓力的二級調壓回路，活塞下降是工作行程，需要壓力大，由溢流閥1調定，數值較大，活塞上升是非工作行程，系統壓力由流溢閥2調定，數值較小，上下方向及壓力變換可以用換向閥進行轉換。
實驗所需元件
溢流閥（2個）、雙作用油缸、三位五通手動換向閥
4-5 二級調壓回路
1、2-溢流閥 3-三位五通手動換向閥
4-壓力表 5-雙作用油缸
實驗6 用減壓閥的減壓回路
實驗目的
在定量泵液壓系統中，溢流閥按主系統的工作壓力進行調定，但控制系統需要的工作壓力較低，潤滑油路的工作壓力更低，這時可以采用減壓回路。
實驗內容
回路原理如圖6-1所示，在需要獲得穩定低壓的油路中，接入減壓閥5，可組成減壓回路，其中減壓閥5的調定壓力小于溢流閥1的調定壓力，壓力表6測量減壓回路的壓力，壓力表6測量主油路壓力。工作過程見電磁鐵工作表6-1。
實驗所需元件
減壓閥、溢流閥、二位四通電磁換向閥（2個）、雙作用油缸（2個）、壓力表（2個）
6-1 減壓回路
1-溢流閥 2、3-二位四通電磁換向閥 4-單向閥
5-減壓閥 6、7-壓力表 8、9-雙作用油缸
實驗7 用增壓缸的增壓回路
實驗目的
增壓回路是用來使局部油路或個別執行元件得到比主油路高的壓力，增壓的方法很多，本實驗是用增壓缸的增壓回路。
實驗內容
回路原理如圖7-1所示，增壓缸由大、小兩個液壓缸a和
b組成，a缸中的大活塞和b缸中的小活塞用一根活塞桿連接起來，當壓力油進入液壓缸a的左腔，油壓就作用在大活塞上，
推動大小活塞一起向右運動，這時b缸里就可產生更高
的油壓，其原理如下： Fa=Pa Aa Fb=Pb Ab
式中：Fa-作用在大活塞左端的力、Fb-作用在小活塞右端的力、Pa-系統壓力、Aa-大活塞的有效作用面積、Ab-小活塞的有效作用面積、Pb-液壓缸的b的壓力。
因為大小活塞由一根活塞桿連接在一起，而且運動基本上是勻速，所以力應該互相平衡，若忽略摩擦力等因素，則Fa=Fb，PaAa=PbAb,既Pb=PaAa/Ab，由于A(yíng)a>Af,所以Pb>Pa.
圖中輔助油箱的主要作用在工作油缸活塞上升的時候，油液可以通過單向閥進入b缸，以補充這部分管路的泄漏（既增壓液壓缸的活塞左移時間）。
實驗所需元件
增壓缸、輔助油箱、單向閥、彈簧回位油缸、二位四通電磁換向閥、溢流閥
7-1 增壓回路
1-溢流閥 2-二位四通電磁換向閥 3-增壓缸
4-彈簧回位油缸 5-單向閥 6-輔助油箱
實驗8 用換向閥的卸載回路
實驗目的
當液壓系統中的執行元件停止運動后，卸載回路可使液壓泵輸出的油液以最小的壓力直接流回油箱，可節省驅動液壓泵電動機的動力消耗，減小系統發熱。并可延長液壓泵的使用壽命。
實驗內容
回路原理如圖8-1所示，利用三位換向閥的中位機能卸荷，這里的三位換向閥的中位機能可采用M，H等類型。當換向閥處于中位時，液壓泵輸出的油液經換向閥中間通道直接流回油箱，實現液壓泵卸載。這種卸載回路結構簡單，但當壓力較高、流量較大時容易沖擊，故一般適用于壓力較低和小流向的場合。當流量較大，可使用液動或電液動換向閥來卸載。
實驗所需元件
三位四通電磁換向閥（H）、雙作用油缸、溢流閥
8-1 卸荷回路
1-溢流閥 2-三位四通電磁換向閥（H）
3-雙作用油缸
實驗9 進油節流調速回路
實驗目的
采用定量泵供油，由流量閥改變進入執行元件的流量來調節執行元件速度。把流量控制閥裝在執行元件的進油路上，稱為進油節流調速回路。本實驗將節流裝在液壓缸的進油路上，從油泵輸出的油液一部分通過溢流閥回油箱，另一部分通過節流閥進入液壓缸，使得活塞獲得一定的運動速度，調節節流閥的通流面積可調節進入液壓缸的流量，實現調速。
實驗內容
回路原理如圖9-1所示，節流閥3安裝在液壓缸進油路中控制流入液壓缸的流量。工作過程見表9-1。
實驗所需元件
溢流閥、三位四通電磁換向閥（O）、節流閥、雙作用油缸
9-1 進油節流調速回路
1-溢流閥 2-三位四通電磁換向閥（O）
3-節流閥 4-雙作用油缸
實驗10 回油節流調速回路
實驗目的
采用定量泵供油，由流量閥改變進入執行元件的流量來調節執行元件速度。把流量控制閥裝在執行元件的回油路上，稱為回油節流調速回路。本實驗將節流裝在液壓缸的回油路上，通過調節節流閥的通流面積可調節液壓缸的回油流量，從而實現調速。
實驗內容
回路原理如圖10-1所示，節流閥3安裝在液壓缸回油路中控制流出液壓缸的流量，這種回路能承受負向載荷。工作過程見表10-1。
實驗所需元件
溢流閥、三位四通電磁換向閥（O）、節流閥、雙作用油缸
10-1 回油節流調速回路
1-溢流閥 2-三位四通電磁換向閥（O）
3-節流閥 4-雙作用油缸
實驗11 變量泵調速回路
實驗目的
通過改變油泵的輸油量實現調速。
實驗內容
回路原理如圖11-1所示，利用調節齒輪油泵轉速方式以改變輸油量的大小，從而改變了活塞運動的速度，具體工作情況見表11-1。系統中的溢流閥起安全保護作用，在系統過載時才打開溢流，從而限定了系統的最高壓力。與節流調速相比，容積調速的主要優點是效率高（壓力與流量的損耗少），回路發熱少，適用于功率較大的液壓系統。
實驗所需元件
溢流閥、二位四通電磁換向閥、雙作用油缸
11-1 變量泵調速回路
1-溢流閥 2-二位四通電磁換向閥 3-雙作用油缸
實驗12 變量泵和調速閥組成的復合調速回路
實驗目的
本實驗用變量和節流閥（或調速閥）相配合來進行調速的方法，通常稱為容積節流復合調速。這種調速方法具有作穩定，效率較高的優點。
實驗內容
回路原理如圖12-1所示，利用調節齒輪油泵轉速方式以改變輸油量的大小，從而改變了活塞運動的速度，具體工作情況見表12-1。在這種回路中，泵的輸油量與系統的需求量（既調速閥的通過流量）是相適應的，因此效率高、發熱低。同時，由于采用了調速閥，液壓缸的運動速度基本不隨負載而變化，即使在較低的速度下工作時，運動也較穩定。
實驗所需元件
溢流閥、二位四通電磁換向閥、雙作用油缸、調速閥、單向閥
12-1 變量泵調速回路
1-溢流閥 2-二位四通電磁換向閥 3-調速閥
4-單向閥 5-雙作用油缸
實驗13 流量閥短接的速度換接回路
實驗目的
速度換接回路用于實現兩種不同速度之間的切換，這種速度換接分為快速--慢速之間換接和慢速--慢速之間換接兩種形式。本實驗用短接流量閥的方式實現快慢速換接。
實驗內容
回路原理如圖13-1所示，當流量閥短接時，為快進狀態，閥5中B口附近的標志X代表將B口堵上。具體工作情況見表13-1。
（3）實驗所需元件
溢流閥、二位四通電磁換向閥、雙作用油缸、調速閥、二位二通電磁換向閥
13-1 調速閥短接的速度換接回路
1-溢流閥 2-二位四通電磁換向閥 3-調速閥
4-二位二通電磁換向閥 5-雙作用油缸
實驗14 二次進給回路
實驗目的
一些機器設備工作時需要兩種不同的工作速度，通常將兩個調速閥串聯或并聯在油路中，用換向閥進行切換，實現兩種不同的工作速度。
實驗內容
圖14-1為調速閥串聯的二次進給回路，調速閥3用于一次進給節流，調速閥4用于第二次進給節流，具體工作情況見表14-1，實驗時調速閥4的流量要調得比3小。
實驗所需元件
調速閥（2個）、二位二通電磁換向閥、雙作用油缸、二位四通電磁換向閥、溢流閥
14-1 調速閥串接的二次進給回路
1-溢流閥 2-二位四通電磁換向閥 3、4-調速閥
5-二位二通電磁換向閥 6-單向閥 7-雙作用油缸
實驗15 用順序閥的順序動作回路
實驗目的
在液壓傳動的機械中，有些執行元件的運動常常要求按嚴格順序依動作。例如液壓機床常要求先夾緊，然后使工作臺移動以進行切削加工。順序動作回路就是滿足這些要求的液壓回路。常用的順序動作回路按照控制原則可分為壓力控制和行程控制，本實驗利用順序閥實現順序動作，屬于壓力控制型。
實驗內容
回路原理如圖15-1所示，兩缸按①-②-③-④的順序動作，具體工作過程見表15-1。這種順序動作回路的可靠性在很大程度上取決于順序閥的性能和壓力調定值。為了保證嚴格的動作順序，應使順序閥3的調定壓力比夾緊缸8的最高工作壓力高（8-10）×10000Pa，否則順序閥可能在壓力波動下先行打開，鉆孔液壓缸產生先動現象（也就是工件沒夾緊就鉆孔），影響工作的可靠性；同理，順序閥6的調定壓力應比鉆削缸后退時的最高壓力高（8-10）×10000Pa。此回路適用于液壓缸數目不多，阻力變化不大的場合。
實驗所需元件
15-1 用順序閥的順序動作回路
1-溢流閥 2-二位四通電磁換向閥 3、5-順序閥
4、6-單向閥 7、8-雙作用油缸
實驗16 用壓力繼電器控制的順序動作回路
實驗目的
在液壓傳動的機械中，有些執行元件的運動常常要求按嚴格順序依動作。例如液壓機床常要求先夾緊，然后使工作臺移動以進行切削加工。順序動作回路就是滿足這些要求的液壓回路。常用的順序動作回路按照控制原則可分為壓力控制和行程控制，本實驗利用壓力繼電器實現順序動作，屬于壓力控制型。
實驗內容
回路原理如圖16-1所示，兩缸按①-②的順序動作,具體工作情況見表16-1。這種利用壓力繼電器實現順序動作的回路簡單易行，應用普遍。為了防止壓力繼電器誤發信號，其壓力調整數值既要比缸5動作的最高工作壓力高（3-5）×10000Pa又要比溢流閥的調定壓力低（3-5）×10000Pa。
實驗所需元件
雙作用油缸、二位四通電磁換向閥（2個）、溢流閥、壓力繼電器
16-1 用壓力繼電器控制的順序動作回路
1-溢流閥 2、3-二位四通電磁換向閥
4-壓力繼電器 5、6-雙作用油缸
實驗17 用行程開關控制的順序動作回路
實驗目的
在液壓傳動的機械中，有些執行元件的運動常常要求按嚴格順序依動作。例如液壓機床常要求先夾緊，然后使工作臺移動以進行切削加工。順序動作回路就是滿足這些要求的液壓回路。常用的順序動作回路按照控制原則可分為壓力控制和行程控制，本實驗利用行程開關實現順序動作，屬于行程控制型。
實驗內容
回路原理如圖17-1所示，兩缸按①-②-③-④的順序動作，具體工作情況見表17-1。采用行程開關的順序動作回路簡單易行，各缸順序由電氣線路保證，改變電氣線路即可改變動作順序，但這種回路的可靠性取決于電器元件，電氣線路比較復雜。
實驗所需元件
雙作用油缸、二位四通電磁換向閥（2個）、溢流閥、行程開關（3個）
17-1 用行程開關控制的順序動作回路
1-溢流閥 2、3-二位四通電磁換向閥
4、5-雙作用油缸 6、7、8-行程開關
實驗18 用行程閥的順序動作回路
實驗目的
在液壓傳動的機械中，有些執行元件的運動常常要求按嚴格順序依動作。例如液壓機床常要求先夾緊，然后使工作臺移動以進行切削加工。順序動作回路就是滿足這些要求的液壓回路。常用的順序動作回路按照控制原則可分為壓力控制和行程控制，本實驗利用行程閥實現順序動作，屬于行程控制型。
實驗內容
回路原理如圖18-1所示，兩缸按①-②-③-④的順序動作，具體工作情況見表18-1。調節擋塊的位置，就可以控制動作②繼動作①之后開始的時間。采用行程閥的順序動作回路，工作較可靠，但行程閥只能安裝在工作臺附近，另外改變動作順序也比較困難。
實驗所需元件
雙作用油缸、二位四通行程閥、三位五通手動換向閥、溢流閥
18-1 用行程閥的順序動作回路
1-溢流閥 2-三位五通手動換向閥
3-二位四通行程閥 4、5-雙作用油缸
實驗19 串聯液壓缸的同步回路
實驗目的
本實驗將兩液壓缸串聯實現同步動作。
實驗內容
回路原理如圖19-1所示，動作開始時，液壓缸3回油腔排出的油被送入液壓缸4的進油腔，若兩缸的有效工作面積相等，則能實現同步運動。這種回路結構簡單、效率高，能適應較大的偏載，但泵的供油壓力較高，同步精度受兩缸制造、內部泄露等因素影響，具體工作情況見表19-1。
實驗所需元件
雙作用油缸（2個）、三位四通電磁換向閥（O）、溢流閥
19-1 串聯液壓缸的同步回路
1-溢流閥 2-三位四通電磁換向閥（O）
3、4-雙作用油缸
實驗20 用調速閥控制的同步回路
實驗目的
本實驗利用調速閥控制進油量，使執行元件實現速度同步。
實驗內容
回路原理如圖20-1所示，在兩個并聯的液壓缸的進油路上分別串接一個調速閥，仔細調整兩個調速閥的開口大小，控制進入兩液壓缸的油液流量，從而實現兩缸同速右行，具體工作情況見表20-1。
實驗所需元件
溢流閥、三位四通電磁換向閥（O）、調速閥、雙作用油缸
20-1 用調速閥控制的同步回路
1-溢流閥 2-三位四通電磁換向閥（O）
3、4-調速閥 5、6-雙作用油缸
實驗21 單向閥保壓回路
實驗目的
保壓回路的功能是在執行元件停止工作或僅有工作變形所產生的微小位移的情況下，使執行元件工作壓力基本保持不變。
實驗內容
回路原理如圖21-1所示，壓力繼電器調整壓力大于油缸運動時所需要工作壓力，油缸運動到終點、壓力升高、壓力繼電器工作，使油泵二位二通電磁閥卸荷。油缸工作壓力有單向閥保壓。具體工作情況見表21-1。
實驗所需元件
溢流閥、二位四通電磁換向閥、二位二通電磁換向閥、壓力繼電器、單向閥、雙作用油缸
21-1 單向閥保壓回路
1-溢流閥 2-二位四通電磁換向閥 3-二位二通電磁換向閥
4-壓力繼電器 5-單向閥 6-雙作用油缸
實驗22 換向閥保壓回路
實驗目的
保壓回路的功能是在執行元件停止工作或僅有工作變形所產生的微小位移的情況下，使執行元件工作壓力基本保持不變。
實驗內容
回路原理如圖22-1所示，利用三位四通電磁換向閥的O型中位機能，可實現油泵經二位二通電磁閥卸荷。三位四通電磁換向閥中位保壓。具體工作情況見表22-1所示。
實驗所需元件
溢流閥、三位四通電磁換向閥（O）、二位二通電磁換向閥、雙作用油缸
22-1 換向閥保壓回路
1-溢流閥 2-三位四通電磁換向閥（O）
3-二位二通電磁換向閥 4-雙作用油缸
|
液壓傳動實驗臺、液壓PLC實驗臺、氣動液壓PLC實驗臺、電梯模型、智能建筑實驗室設備 更多產品＞＞ |
|
工業液壓與PLC控制實訓裝置 |
|
液壓與氣壓傳動綜合實訓裝置(工業型) |
|
液壓與氣動工程技術實訓臺 |
|
透明液壓傳動與PLC控制實訓裝置 |
|
氣動PLC控制實訓裝置 |
|
液壓與氣壓傳動(軋鋼機）綜合實訓裝置 |
|
液壓傳動測試實驗臺 |
|
工業型液壓綜合實驗臺 |
|
PLC控制液壓與氣動綜合實訓裝置 |
|
液壓元件拆裝實訓裝置 |
|
液壓與氣壓傳動綜合實訓裝置 |
|
液壓氣動PLC控制綜合實訓裝置 |
|
實驗教學用液壓實驗臺（可視型） |
|
多功能氣動教學實驗臺 |
|
液壓氣壓傳動與控制實訓操作平臺 |
|
透明液壓傳動與PLC實訓裝置 |
|
液壓與氣壓PLC控制綜合實訓裝置 |
|
透明液壓與氣動PLC控制綜合實訓裝置（軟件控制） |
|
透明液壓傳動與PLC控制實訓裝置 |
|
液壓挖機與人機界面實訓裝置 |
|
PLC透明液壓回路試驗臺 |
|
透明液壓與氣壓傳動綜合實訓裝置(PLC控制、液壓氣動二合一) |
|
液壓傳動與PLC實訓裝置(工業型單面) |
|
PLC控制透明液壓與氣動綜合實訓裝備 |
|
液壓裝載機實訓系統 |
|
液壓挖掘機實訓系統 |
|
氣動機械手實訓考核裝置 |
|
雙面電氣動PLC控制實訓裝置 |
|
氣動傳動實驗臺 |
|
液壓傳動基礎實訓箱 |
|
氣動實訓箱 |
|
基本液壓傳動實驗臺 |
|
液壓傳動實訓臺裝置 |
|
氣動機械手實訓模型 |
|
透明液壓傳動與PLC實訓裝置 |
|
機電液氣一體化實訓平臺 |
|
液壓傳動技術實驗臺 |
|
液壓元件拆裝實訓臺（實物） |
|
液壓傳動教學裝置 |
|
氣動實訓教學裝置 |
|
雙面透明液壓傳動技術教學裝置 |
|
透明液壓傳動演示系統 |
|
液壓傳動實驗臺 |
|
透明液壓傳動與PLC實訓裝置 |
|
透明液壓PLC控制實訓裝置 |
|
氣動PLC控制實訓裝置 |
|
透明液壓與氣動傳動綜合實訓裝置 |
|
多功能氣動教學實訓臺 |
|
工業型液壓綜合實驗臺 |
|
PLC控制液壓與氣動綜合實訓裝置（工業型） |
|
透明液壓傳動與PLC控制實訓裝置 |
|
透明氣動PLC控制實訓裝置 |
|
液壓控制綜合實訓裝置 |
|
氣動控制綜合實訓裝置 |
|
四合一透明液壓傳動演示系統 |
|
液壓與氣壓實驗臺 |
|
透明液壓傳動與PLC實訓裝置(鋁合金框架) |
|
叉車液壓系統實訓臺 |
|
挖掘機液壓系統與PLC控制實訓裝置 |
|
透明液壓PLC控制實驗裝置（挖掘機液壓試驗臺） |
|
液壓挖掘機實訓裝置 |
|
起重機械實訓裝置 |
|
裝載機液壓系統與PLC控制實訓裝置 |
|
起重機液壓系統與PLC控制實訓裝置 |
|
液壓與氣壓傳動PLC綜合實訓裝置（工業型） |
|
液壓傳動與PLC實訓裝置(工業型單面) |
|
透明裝載機實訓臺 |
|
透明挖掘機實訓臺 |
|
傳感器實訓設備、傳感器實驗設備、實驗箱類、變頻調速實驗裝置、工業自動化實訓設備 |
|
傳感器綜合實訓裝置 |
|
智能工業傳感器檢測及控制實訓臺（含視覺） |
|
工業傳感器檢測及控制實訓臺 |
|
工業傳感器應用與檢測綜合實訓臺 |
|
傳感器技術實訓室,傳感器技術實訓臺,傳感器技術實訓裝置 |
|
創(chuàng )新型測控傳感器技術綜合實驗實訓裝置 |
|
傳感與檢測實訓裝置 |
|
傳感器綜合實驗系統（22種傳感器技術實驗箱） |
|
檢測與轉換傳感器技術實驗儀（20種傳感器） |
|
傳感器系統綜合實訓裝置 |
|
傳感器技術實訓裝置 |
|
傳感器應用技術實驗設備 |
|
傳感器應用技術實訓考核設備 |
|
傳感器系統實驗儀 |
|
傳感器與檢測技術實驗臺 |
|
傳感器技術實驗箱 |
|
增強型型檢測與轉換（傳感器）技術實驗裝置 |
|
壓力傳感器標定實驗系統 |
|
熱電阻和熱點偶溫度傳感器校驗實驗系統 |
|
單片機傳感器綜合實驗實訓平臺 |
|
液體流量?jì)x表標定實驗系統 |
|
壓力控制測量實驗裝置 |
|
液位流量控制實驗裝置 |
|
氣動薄膜控制閥與電氣安裝閥門定位調校實訓置 |
|
檢測與轉換（傳感器）技術實驗17種箱 |
|
傳感器與檢測技術實訓裝置 |
|
創(chuàng )新型測控/傳感器技術綜合實驗實訓平臺 |
|
流量控制測量裝置 |
|
智能溫度控制實訓裝置,自動溫度測控實驗裝置 |
|
多媒體工程制圖設計實驗室設備 |
|
多功能升降式實用繪圖桌 |
|
工程制圖實驗室設備 |
|
建筑工程制圖實訓室-土木工程實訓室 |
|
鉗工技能實訓平臺（六工位） |
|
六角鉗工技能實訓臺 |
|
鉗工技能實訓考核平臺 |
|
鉗工職業技能等級鑒定考核裝置 |
|
鉗工實驗室成套設備 |
|
焊工、鉚工實操室成套設備 |
|
焊接多功能實訓實驗室成套設備 |
|
鉗工實訓室簡介、鉗工實訓工作臺 |
|
機電一體化實驗室設備、教學數控車床、教學數控銑床、透明電機模型、變壓器模型 更多產品＞＞ |
|
光機電一體化控制實訓系統 |
|
機電一體化實訓裝置 |
|
自動生產線拆裝與調試實訓裝置 |
|
機電一體化實訓裝置 |
|
工業自動化綜合實訓裝置 |
|
煤礦自動化控制實訓平臺 |
|
機電一體化綜合實訓考核設備 |
|
基于PLC機電一體化實訓平臺 |
|
自動化生產線實訓考核裝備 |
|
光機電氣一體化控制實訓平臺 |
|
機電一體化綜合實訓實驗系統 |
|
機電一體化系統綜合實訓平臺 |
|
機電一體化綜合系統實訓裝置 |
|
數字化工業機器人柔性生產線實訓平臺 |
|
MES網絡(luò )型模塊式柔性自動化生產線實訓系統 |
|
MPS模塊式柔性自動化生產線實訓系統(六站) |
|
灌裝自動化生產線實訓裝置,機電一體化技師實訓考核裝置 |
|
光機電一體化實訓考核裝置(六軸工業機器人) |
|
工業機械手實訓裝置 |
|
機電一體化綜合實訓考核系統 |
|
機電一體化綜合系統實訓設備 |
|
光機電一體化實訓考核裝置 |
|
自動化生產線實訓考核平臺 |
|
自動生產線實訓裝置 |
|
智能控制技術實訓臺 |
|
自動化控制技術實訓裝置 |
|
智能機電一體化綜合實訓考核設備 |
|
機電一體化綜合實訓系統 |
|
光機電氣一體化實訓裝置 |
|
電機故障診斷與維修檢測實訓考核裝置 |
|
機床電路實訓考核設備 |
|
機床電路實訓設備 |
|
機床電氣線路(四合一）考核實訓裝置 |
|
機床電氣控制實訓裝置（柜式雙面、四合一、四種機床） |
|
機電一體化綜合實訓室設備、機電液氣一體化實訓平臺 |
|
數控設備維修實驗室設備、數控機床電氣故障檢測實訓臺 |
|
機電技術綜合實訓考核裝置 |
|
光機電一體化實訓考核裝置 |
|
物料分揀實訓裝置 |
|
煤礦培訓自動化試驗臺 |
|
自動生產線實訓考核裝置 |
|
工業自動生產線實訓裝置 |
|
機電一體化綜合實訓考核裝置 |
|
光機電一體化實訓室設備、自動生產線實訓室設備 |
|
柔性自動化生產線實訓系統（六站） |
|
機電氣液一體化綜合實訓裝置 |
|
數控機床實訓室,數控機床實訓室設備 |
|
3D虛擬機床及機床線路實訓裝置 |
|
機床電氣控制技術實訓臺 |
|
網絡(luò )化智能型機床電氣技能實訓考核裝置 |
|
機床智能實訓考核裝置 |
|
機床電氣培訓考核實驗裝置 |
|
網孔型萬能機床電路實訓考核鑒定裝置 |
|
數控銑床裝調與維修考核實訓設備 |
|
數控車床電氣控制與維修實訓考核裝置 |
|
多系統數控機床虛實一體訓練機 |
|
機床電氣實訓智能考核裝置（五種機床） |
|
數控機床維修實訓設備電氣控制柜 |
|
數控車床電氣安裝與調試實訓設備 |
|
車床綜合維修考核裝置（各種系統） |
|
精密雙軸十字滑臺實訓設備 |
|
數控銑床裝調與維修實訓臺 |
|
數控車床裝調與維修實訓臺 |
|
數控加工中心實驗室設備 |
|
數控加工中心裝調與維修考核實訓設備 |
|
數控車床裝調與維修考核實訓設備(GSK980TDi) |
|
數控銑床裝調與維修考核實訓設備(廣數GSK－980MDi) |
|
數控車床維修綜合實訓臺、數控銑床維修綜合實訓臺 |
|
電工技能實訓考核柜 |
|
機床電氣控制技術及工藝實訓考核裝置（網孔板） |
|
數控車銑復合機床、五軸五聯動數控加工中心、五軸數控加工中心虛實一體訓練機 |
|
SINUMERIK 840DSL 五軸數控加工中心虛實一體訓練機 |
|
多系統數控機床虛實一體訓練機 |
|
五軸數控加工中心虛實一體訓練機 |
|
數控機床故障診斷與維修實訓裝置 |
|
步進電機交流伺服電動機驅動系統實驗裝置 |
|
光機電氣一體化控制實訓設備 |
|
光機電氣一體化實訓設備 |
|
光機電一體化控制實訓裝置 |
|
自動化生產線實訓平臺 |
|
智能制造人才綜合實訓室建設方案 |
|
機電一體化柔性生產線加工系統 |
|
MPS模塊式柔性自動化生產線實訓系統(六站) |
|
智能型萬能機床電氣實訓考核鑒定裝置 |
|
變壓器/電機控制綜合實驗裝置 |
|
電機性能綜合測試裝置 |
|
電機與變壓器維修實訓設備 |
|
電機變壓器維修及檢測實訓裝置 |
|
電機故障診斷與維修檢測實訓考核裝置 |
|
電機電控配線安裝裝置 |
|
機床電氣控制實訓裝置 |
|
電機裝配工技能實訓裝置 |
|
電機檢修技能實訓裝置 |
|
電機拆裝與維修實訓臺 |
|
模擬機床電氣故障排除實訓裝置 |
|
機電一體化生產線實訓設備 |
|
電氣控制及PLC變頻器電機實訓裝置 |
|
智能型四合一機床電氣控制實訓臺 |
|
智能型四合一機床電氣控制技能實訓考核鑒定裝置 |
|
龍門刨床電氣技能實訓考核裝置 |
|
交流橋式起重機實訓考核設備 |
|
Z3040B搖臂鉆床電氣技能實訓考核裝置 |
|
C650-2普通車床電氣技能實訓考核裝置 |
|
Z3050搖臂鉆床電路智能實訓考核臺 |
|
C6140普通車床電氣技能實訓考核裝置 |
|
M7120平面磨床電氣技能實訓考核裝置 |
|
T68鏜床電氣技能實訓考核裝置 |
|
X62W萬能銑床電氣技能實訓考核裝置 |
|
智能機床電路實訓考核裝置 |
|
空間及平面機構綜合實驗臺
更多產品＞＞ |
|
鉗工技能實訓考核平臺
|
|
工業機械傳動裝調實訓平臺
|
|
機械傳動裝調綜合實訓平臺
|
|
機構運動創(chuàng )新設計方案拼裝及仿真實驗臺
|
|
機械基礎實訓室設備,機械設計實訓設備,機械傳動實訓臺 |
|
五金沖壓模、拆裝模具、鋁合金拆裝實訓模具、注塑模具、沖孔模、級進模、復合模
|
|
機械基礎綜合實驗室、機械設計實驗室 |
|
機構創(chuàng )新組合設計實驗臺 |
|
機械運動創(chuàng )新方案拼裝實驗臺 |
|
便攜式機械系統傳動創(chuàng )新組合設計實驗臺 |
|
零件尺寸誤差測量組合實訓裝置 |
|
零件形位誤差測量組合實訓裝置 |
|
《幾何體》實測繪圖訓練裝置 |
|
《典型零件》實測繪圖訓練裝置 |
|
《標準零件》實測繪圖訓練裝置 |
|
《聯接與配合》實測繪圖訓練裝置 |
|
《千斤頂》實測繪圖訓練裝置 |
|
《臺虎鉗》實測繪圖訓練裝置 |
|
《齒輪泵》實測繪圖訓練裝置 |
|
《減速器》實測繪圖訓練裝置 |
|
測繪用裝配體、齒輪泵、閥體及機件模型 |
|
減速器拆裝教學模型 |
|
滾齒機教學模型 |
|
教學用插齒機實驗臺 |
|
輪系創(chuàng )新設計拼裝及仿真實驗臺 |
|
機械傳動方案優化綜合測試實驗臺 |
|
曲柄滑塊導桿凸輪機構實驗臺 |
|
螺栓與螺栓組聯接綜合實驗臺 |
|
創(chuàng )意組合機械系統裝配訓練綜合實驗平臺 |
|
帶傳動效率測試分析實驗臺(基礎型) |
|
液體動壓滑動軸承實驗臺 |
|
便攜式機械系統傳動創(chuàng )新組合設計實驗臺 |
|
機械設計制造實訓設備,自動化專業實訓裝置 |
|
曲柄導桿滑塊凸輪測試實驗裝置 |
|
齒輪傳動測試分析實驗裝置 |
|
鏈條與萬向節傳動測試實驗裝置 |
|
機械系統集成及參數可視化分析實驗臺 |
|
機械傳動創(chuàng )意組合測試實驗臺 |
|
A型機械傳動方案創(chuàng )意組合及參數分析實驗臺 |
|
B型機械傳動方案創(chuàng )意組合及參數分析實驗臺 |
|
自動化夾具綜合實驗臺 |
|
車刀量角儀 |
|
齒輪范成儀 |
|
四桿機構創(chuàng )客系統,零件搭接類實訓設備 |
|
機械元件陳列柜 |
|
電機與變壓器聲動同步CD解說示教陳列柜 |
|
機械基礎聲動同步CD解說示教陳列柜 |
|
機械運動簡圖的測繪及分析實驗模型 |
|
機械零件20教陳列柜 |
|
減速器聲動同步CD解說示教陳列柜 |
|
機械原理聲動同步CD解說示教陳列柜 |
|
機械制圖16型陳列柜 |
|
模具示教陳列柜 |
|
金屬切削示教陳列柜 |
|
金屬工藝學CD解說示教陳列柜 |
|
公差配合陳列柜
|
|
鉗工工藝學陳列柜 |
|
金屬刀具陳列柜 |
|
機床夾具設計陳列柜 |
|
機械綜合陳列柜《機械原理》《機械零件》《減速器》 |
|
車工工藝學陳列柜 |
|
機械設計基礎陳列柜 |
|
機械設備拆裝實訓臺 |
|
大型量具陳列柜 |
|
《機械創(chuàng )新設計》示教陳列柜 |
|
氣動液壓示教陳列柜 |
|
機械原理實訓設備,機械創(chuàng )新實訓裝置,機械設計實訓設備,機械傳動實訓設備 |
|
機械裝調技術綜合實訓裝置 |
|
機械制圖模型,機械制圖教學模型 |
|
機械制圖立體示教模型、測繪模型畫法幾何投影箱 |
|
《機械基礎》（中國勞動社會(huì )保障勞動版） |
|
機械設計拆裝實驗室,機械設計實驗室 |
|
公差與檢測技術實訓室 |
|
機械系統搭接裝配訓練實驗臺 |
|
透明電動機實訓教學模型、變壓器教學模型 |
|
減速器拆裝實驗室,拆裝實驗用大型減速器教學模型（全鋁制） |
|
機械裝調技術綜合實訓裝置 |
|
機械運動創(chuàng )新設計搭接實驗臺 |
|
機械機構基礎實驗臺、機構創(chuàng )新實驗臺、動平衡原理實驗臺、軸系結構實驗箱、機構搭接測試實驗臺、齒輪范成 |
|
透明五金沖壓模擬機、透明液壓注塑機演示模型、透明注塑成型模擬機、鋁合金模具拆裝模型 |
|
機械裝調技術綜合實訓裝置、機械設備裝調與控制技術實訓裝置、機械裝配技能綜合實訓平臺 |
|
機械制圖模型,機械機構模型,機械零件模型,機械原理模型,部件模型 |
|
電機及電子專業實訓室、電工技術實訓室 |
|
電工電子技能綜合實訓考核平臺 |
|
電工電子技術綜合實訓考核裝置 |
|
電工基礎與技能實訓考核裝置 |
|
電工技術綜合實驗平臺 |
|
電工技術綜合實訓裝置 |
|
電工技術實訓網板 |
|
電子工藝實訓臺（兩面4工位） |
|
電子技術綜合實訓考核設備 |
|
電子技術綜合實驗裝置 |
|
數模電綜合實訓平臺 |
|
電氣自動化設備安裝與維修實訓考核平臺 |
|
國電供電所裝表接電實訓裝置 |
|
智能型裝接表電工實訓系統 |
|
電工技能實訓考核柜 |
|
直流調速（調壓）實訓控制柜 |
|
電氣工程與自動化實訓室設備 |
|
化工自動化儀表實訓平臺 |
|
電工·電子技術實訓裝置 |
|
電氣控制實訓裝置（單面雙組型） |
|
電氣裝調實訓裝置 |
|
電氣裝配與調試實訓平臺 |
|
儀表自動化控制綜合實訓臺 |
|
初中高級維修電工實訓考核裝置 |
|
高性能高級維修電工及技能培訓考核實訓裝置 |
|
維修電工電氣控制及儀表照明電路實訓考核裝置 |
|
電工電子電拖綜合實驗裝置 |
|
電工培訓考核裝置 |
|
電機拖動及運動控制綜合實驗臺 |
|
機電技術技能實訓考核裝置 |
|
電機控制與調速實訓裝置 |
|
電機與電氣控制實訓臺 |
|
樓宇智能化控制系統平臺 |
|
電氣技能實訓考核裝置 |
|
電工電氣裝配與工藝實訓臺 |
|
電機與電力拖動實訓裝置 |
|
維修電工技能實訓考核裝置（網孔板、單面雙組型） |
|
電工電子及電機拖動綜合實訓平臺 |
|
電工電子電力拖動技術實驗裝置 |
|
電工技能實訓與考核裝置 |
|
電工技術實訓臺 |
|
電工技術實驗裝置 |
|
電工電子電力拖動實驗與技能實訓臺 |
|
電工綜合實訓考核設備 |
|
高級電工實訓臺 |
|
電工電子綜合實驗臺 |
|
智能型電工電子拖動綜合實驗裝置（帶PLC實驗) |
|
電子技術創(chuàng )新設計綜合應用實訓裝置 |
|
電子焊接實訓考核裝置 |
|
電子工藝與檢測實訓平臺 |
|
電子產品裝配實訓臺 |
|
電子裝配實訓臺 |
|
電子技術實驗裝置 |
|
高級電工電子技術實驗裝置 |
|
高性能電工電子電拖綜合實訓裝置 |
|
電子技術綜合實驗裝置 |
|
電子電路綜合實驗實訓裝置 |
|
電子電工基礎實驗臺、通用電工實驗裝置 |
|
電工基礎實驗裝置 |
|
電氣控制技術實訓考核裝置 |
|
電氣控制及電子技能實訓考核裝置 |
|
內外線電氣安裝與維修實訓裝置 |
|
網孔型電工技能及工藝實訓考核裝置（單面、雙組） |
|
電工技能實訓考核平臺 |
|
電工電子技能及創(chuàng )新設計綜合實訓考核裝置 |
|
電工電子技術實驗臺 |
|
初、中、高級及技師維修電工實訓考核裝置 |
|
電氣控制綜合實驗裝置 |
|
供配電技術實訓裝備 |
|
電工實訓裝置（單面雙組型） |
|
電工電子模擬實訓裝置 |
|
低壓電工電氣裝配實訓臺 |
|
電子裝配工藝與檢測實訓裝置 |
|
電工工藝（維修電工）試驗臺 |
|
電工電子電拖實訓臺 |
|
一體化電工電子技術創(chuàng )新設計綜合應用實訓裝置 |
|
現代維修電工技術實訓考核裝置 |
|
鐵道車輛電氣檢修實訓室建設 |
|
電工實訓工作臺 |
|
電子技術技能實訓考核臺 |
|
電子學技術綜合實驗裝置 |
|
維修電工電氣控制實訓裝置 |
|
機床電氣與PLC控制教學實驗裝置 |
|
維修電工技能考核實訓裝置 |
|
機電技術技能實訓考核裝置 |
|
電氣裝配實訓裝置（網孔板、雙組型） |
|
電子產品設計與制作實訓平臺 |
|
電子單片機實訓臺 |
|
維修電工實訓考核裝置 |
|
電機控制及調速綜合實訓裝置 |
|
電工電子自動化綜合實訓實驗臺 |
|
模電數電綜合實驗裝置 |
|
電工模電數電綜合實訓平臺 |
|
電氣控制及電子技能實訓考核裝置 |
|
電氣裝配實訓裝置 |
|
網孔型電工電氣裝配實訓臺 |
|
維修電工實訓考核裝置（單面雙工位） |
|
電子電工綜合實驗裝置 |
|
電工電子綜合實訓平臺 |
|
電工技能測試臺 |
|
電工操作臺、初級維修電工實訓設備 |
|
維修電工實訓設備 |
|
高級電工技能實訓考核裝置 |
|
電工電子技能及創(chuàng )新設計綜合實訓考核裝置 |
|
電力拖動實驗裝置 |
|
電工綜合實驗裝置 |
|
維修電工技能智能實訓考核裝置 |
|
機電技術技能實訓考核裝置 |
|
電工電子技能綜合實訓裝置 |
|
通用電工競賽訓練平臺 |
|
高級電工練功考核實訓臺 |
|
電工、電子、電力拖動、PLC、變頻器、單片機、觸摸屏實訓臺 |
|
電子技術綜合實訓裝置 |
|
電子技術技能實訓臺 |
|
現代物流倉儲自動化實驗系統 |
|
電氣線路安裝實訓裝置 |
|
維修電工技術實訓平臺 |
|
電力電子技術應用實訓裝置 |
|
電工電子綜合應用創(chuàng )新實訓裝置 |
|
電氣照明設備安裝調試技能實訓裝置 |
|
電氣安裝調試實訓設備,電氣安裝調試實訓裝置 |
|
自動生產線裝調與設計實訓裝置 |
|
互聯網+現代電工電子技術實訓裝置 |
|
電工電子·電拖·PLC技術綜合實訓考核裝置 |
|
電氣設備安裝調試技能實訓裝置 |
|
電工電子基礎實驗裝置 |
|
電工電子技術基礎實訓考核平臺 |
|
電氣安裝與維修實訓裝置 |
|
電機傳動與控制實驗裝置 |
|
維修電工高級技師考核實訓設備 |
|
電氣控制PLC實訓臺 |
|
電氣安裝與維修實訓考核裝置 |
|
電氣控制系統安裝與調試實訓設備 |
|
電機及電氣技術實驗裝置 |
|
電氣安裝調試實訓裝置 |
|
通用電工電子電拖實驗裝置 |
|
電工電子實驗裝置 |
|
電機拖動及電氣控制技術實訓裝置 |
|
電機拖動及運動控制綜合實驗臺 |
|
機電綜實訓考核平臺 |
|
電力拖動實驗裝置 |
|
全數字交流調速系統實驗裝置 |
|
直流調速技術實訓裝置 |
|
電機性能測試柜 |
|
機電控制綜合實訓平臺 |
|
電機控制實訓臺 |
|
電機控制接線實驗臺 |
|
電機運動控制實訓裝置 |
|
電工電機拖動實訓裝置 |
|
電機裝配與運行檢測實訓裝置 |
|
電機電控配線安裝實訓裝置 |
|
電機·變壓器維修及檢測實訓裝置 |
|
電機故障檢測實訓考核裝置 |
|
變頻器工作原理實訓裝置 |
|
維修電工技能實訓考核裝置（電氣控制·PLC·變頻器) |
|
高級電工技能實訓考核裝置 |
|
高級維修電工變頻調速PLC可編程控制實訓裝置 |
|
電子產品工藝實訓臺 |
|
電子焊接技能實訓平臺 |
|
現代電工技術實訓考核裝置（柜式、雙面型) |
|
高級電工電子實驗裝置 |
|
數字電子技術綜合實訓考核裝置 |
|
模擬電路、數字電路實驗平臺 |
|
電子學綜合實驗裝置 |
|
模擬電子電路實驗裝置 |
|
模擬電路應用創(chuàng )新實驗平臺 |
|
電子裝配及焊接技能實訓裝置 |
|
電子焊接實訓考核裝置 |
|
電子焊接裝配實訓臺 |
|
電子產品焊接與工藝實訓臺 |
|
電子工藝焊接裝配生產線 |
|
電工電子創(chuàng )新綜合實訓裝置 |
|
電子工藝實訓考核裝置 |
|
電子工藝實訓考核裝置 |
|
電子創(chuàng )新實驗臺 |
|
電子產品設計與裝調實訓考核裝置 |
|
電力拖動一體化實訓設備 |
|
網孔型電工電子電力拖動PLC可編程綜合實訓裝置 |
|
網絡(luò )型高性能電工電子技術實訓與考核裝置 |
|
電子（模電數電）技術綜合應用創(chuàng )新實訓考核裝置 |
|
初中高級電工實訓設備 |
|
理實一體化教室、電工電子技術實驗臺 |
|
電工電子綜合實驗裝置 |
|
電子技術綜合實訓考核平臺 |
|
電工實訓考核裝置 |
|
電工技能實訓裝置 |
|
電工技能實訓臺 |
|
電氣系統安裝與調試實訓裝置 |
|
電工技術實訓室、電工技術實訓室設備 |
|
電工基礎實訓臺 |
|
電工實訓考核裝置,電工技術實訓考核裝置,網孔型電工實訓考核設備 |
|
現代電氣控制系統安裝與調試實訓考核裝置 |
|
網孔型電氣控制實訓裝置 |
|
在線智慧電子實驗系統綜合實訓平臺 |
|
電子產品裝調與人工智能創(chuàng )新考核裝置 |
|
電力電子技術應用創(chuàng )新設計綜合實訓裝置 |
|
電子學綜合實驗裝置 |
|
電工實訓操作臺（單面二組型） |
|
電工電子技術綜合實訓考核裝置 |
|
電工電子自動化綜合實驗實訓裝置 |
|
電工電子電拖實驗裝置 |
|
電工技能鑒定實訓裝置 |
|
低壓電氣裝配工技能實訓考核裝置 |
|
電工電拖綜合實訓裝置 |
|
電工技術實訓考核裝置 |
|
機電綜合實訓考核平臺 |
|
電工電子技術實驗裝置 |
|
電力拖動實訓裝置 |
|
軌道交通電力系統綜合自動化技能實訓考核平臺 |
|
電力拖動一體化實訓設備 |
|
電力系統綜合自動化技能實訓考核平臺 |
|
電力系統微機保護綜合實訓裝置 |
|
電力系統自動化實訓平臺 |
|
電氣設備及二次部分實訓考核裝置 |
|
現代電力電子及交直流調速實驗裝置 |
|
電力電子技術實訓裝置 |
|
電機及電氣技術實驗裝置 |
|
電機電力電子及電氣控制技術實驗裝置 |
|
電機及電氣技術實驗裝置 |
|
大功率直流調速系統實訓考核裝置 |
|
電機裝配與運行檢測實訓考核設備 |
|
電機電力拖動及電氣控制實訓裝置 |
|
電機拖動及自動控制系統實驗臺 |
|
電機及電氣控制實驗裝置 |
|
電子技術綜合實訓裝置 |
|
電子焊接裝配實訓臺 |
|
電子創(chuàng )新綜合實訓平臺 |
|
電工電拖綜合實訓平臺 |
|
電機控制實驗臺、電機PLC控制實驗裝置 |
|
搖臂鉆集合實驗臺,機床電氣控制技能實訓考核裝置 |
|
電氣控制實訓平臺 |
|
一體化網絡(luò )型高級維修及技師電工技能培訓考核實訓裝置 |
|
防爆電氣控制技術技能培訓考核實訓裝置 |
|
電機及拖動實驗臺 |
|
高級維修電工綜合實訓柜 |
|
電工操作實操臺，網孔型電工技能實訓考核裝置 |
|
電氣安裝實訓裝置 |
|
電工電子綜合應用創(chuàng )新實訓裝置 |
|
電機維修及檢測實驗裝置 |
|
機電傳動與控制實訓裝置 |
|
電機控制與調速實訓裝置 |
|
電力拖動電氣控制實驗裝置 |
|
電工電氣實訓考核裝置 |
|
電工電子實訓臺 |
|
電機拖動與調速系統實訓裝置 |
|
電子產品設計及制作生產線 |
|
電力系統微機保護綜合實訓設備 |
|
電子技術綜合實驗裝置 |
|
電子技術綜合實訓平臺 |
|
網孔型高級維修電工實訓設備,網孔型中級維修電工實訓設備,網孔型初級維修電工實訓設備 |
|
高級電工電拖實訓考核柜、中級電工電拖實訓考核考核柜、初級電工電拖實訓考核考核柜 |
|
高級維修電工實訓室,中級維修電工實訓室,初級維修電工實訓室 |
|
電力拖動PLC變頻調速綜合實訓裝置 |
|
電力拖動實訓臺 |
|
電工基礎及基本技能實訓臺 |
|
電機拖動實訓設備 |
|
電子技術實驗實訓室設備 |
|
電工電子實訓考核裝置 |
|
高級電工電子電力拖動實驗裝置 |
|
供電技術實訓裝置 |
|
電力拖動與控制技術實訓裝置 |
|
電力電子及電氣傳動實驗臺 |
|
電力技術控制系統實訓演示設備 |
|
高性能電工電子電力拖動綜合實驗裝置 |
|
電力自動化儀表及過程控制實訓平臺 |
|
電力系統繼電保護實驗臺 |
|
電氣控制實訓室設備 |
|
電氣控制技術實驗裝置 |
|
維修電工實訓考核裝置 |
|
高級電工及技師維修電工實訓考核裝置 |
|
維修電工實訓裝置、維修電工技能操作臺 |
|
高級維修電工考核實訓臺（單面雙組型） |
|
電氣安裝與維修實訓考核裝置 |
|
電工電力電子實訓平臺 |
|
電力系統綜合自動化實驗平臺 |
|
供配電所實訓裝置 |
|
變電二次安裝工實訓考核裝置 |
|
工廠供電綜合自動化實訓裝置 |
|
供配電實驗室設備,電氣工程綜合實訓設備 |
|
電工基本操作技術實訓室設備 |
|
機電驅動實訓設備 |
|
電子產品裝配實訓室 |
|
電氣控制技能實訓考核裝置 |
|
電氣安裝與維修實訓考核設備 |
|
電子焊接防靜電實訓臺 |
|
電子產品裝配與調試生產線 |
|
電子工藝實訓考核裝置 |
|
模擬電路實驗裝置 |
|
電機技術實驗裝置（交/直流發電機） |
|
電機與變壓器綜合實驗裝置 |
|
電力拖動.PLC技能實訓裝置，電力拖動、PLC實訓裝置 |
|
高級維修電工綜合實訓裝置(附件)為競賽考核平臺 |
|
高級電工職業技能鑒定綜合實訓考核裝置 |
|
電力自動化及繼電保護實驗裝置 |
|
電力自動化及繼電保護實驗臺 |
|
電力拖動（工廠電氣控制）實驗裝置 |
|
初中級電工實訓考核裝置 |
|
高級電工技術實驗臺 |
|
電氣智能控制PLC 技術實訓裝置 |
|
電力電子與電力傳動專業課程 |
|
電力電子技術實驗室設備 |
|
電氣安裝與維修實訓考核裝置 |
|
自動化綜合實訓裝置 |
|
高級維修電工實訓考核裝置 |
|
電工實訓考核裝置簡介，電氣裝配實訓臺注意事項 |
|
高性能高級維修電工技能培訓考核裝置 |
|
電子技術實訓裝置 |
|
電工電子技術創(chuàng )新設計綜合應用實訓裝置 |
|
電氣動力設備安裝調試技能實訓裝置（高級） |
|
(初級)電氣動力設備安裝調試技能實訓裝置 |
|
（中級）電氣動力設備安裝調試技能實訓裝置 |
|
電氣照明設備安裝調試技能實訓裝置 |
|
高性能電工技術實驗臺 |
|
高低壓配電實驗實訓裝置 |
|
電工技術綜合實驗裝置 |
|
數字電路應用創(chuàng )新實驗平臺 |
|
模擬電路實驗裝置 |
|
電工技能實訓考核裝置 |
|
高性能電工綜合實驗裝置 |
|
高級電工實操柜,中級電工實操柜,初級電工實操柜 |
|
高級電工技術實訓考核裝置 |
|
中級電工技術實訓考核裝置 |
|
初級電工技術實訓考核裝置 |
|
通用電工技能綜合實訓裝置 |
|
電工綜合訓練裝置 |
|
電工實訓裝置 |
|
電工實驗裝置 |
|
電工電子綜合實驗裝置 |
|
電工電子電拖實訓裝置 |
|
電工·電子技術實訓裝置 |
|
現代高級電工電拖實訓考核設備 |
|
維修電工電氣控制實訓考核裝置 |
|
儀表及照明單三相電機控制實訓考核裝置 |
|
高級電工綜合實驗裝置 |
|
現代電氣控制應用實訓設備 |
|
通用電工實驗臺,通用電工技術實訓臺 |
|
通用電子實驗臺 |
|
通用電工電子實驗臺 |
|
通用電工電子電力拖動實驗臺 |
|
通用電工電子電力拖動帶直流電機實驗臺 |
|
電工、電子、電力拖動（帶直流電機、三相可調）實驗裝置 |
|
通用電力拖動實驗室成套設備 |
|
通用電力拖動實驗室成套設備(帶直流電機實驗) |
|
通用電工電子 電力拖動
直流電機實驗室設備 （四合一） |
|
現代電氣控制系統安裝與調試實訓裝置 |
|
電工·電子·電拖創(chuàng )新實訓室設備 |
|
現代電氣控制綜合實訓裝置 |
|
電工技術實驗裝置 |
|
立式電工電子實驗裝置 |
|
智能型電工電子技術實驗裝置 |
|
智能型電工、電子、電力拖動綜合實驗裝置 |
|
智能型電工、電子、電力拖動綜合實驗裝置（帶PLC實驗） |
|
智能型電工、電子/電拖、PLC、單片機綜合實驗裝置 |
|
智能型電工、電子、電拖、PLC、變頻調速綜合實驗裝置 |
|
電子技術實訓室、電子技術實訓裝置 |
|
電子焊接裝配生產線 |
|
電子焊接工作臺 |
|
電子工藝實訓臺 |
|
電子裝配調試實訓臺 |
|
電子產品裝調一體化創(chuàng )新實訓裝置 |
|
電氣裝配與工藝實訓裝置（單面雙組型） |
|
電氣裝配實訓臺（單面雙組型） |
|
機床PLC電氣控制實訓考核裝置 |
|
電氣裝配實訓臺 |
|
電工技能訓練與考核平臺（網孔板、雙組型） |
|
電氣技能實訓考核裝置（單面雙組型） |
|
高性能電工技術實驗裝置 |
|
高性能電工電拖實驗裝置 |
|
高性能電工、電子、電力拖動、PLC、變頻器實訓裝置 |
|
高級電工技術實驗臺 |
|
高性能電工電子實驗臺 |
|
高級電工電子電拖綜合實驗臺 |
|
維修電工技能實訓考核裝置（兩面四組型） |
|
初級電工、電拖實訓考核裝置(柜式) |
|
中級電工、電拖實訓考核裝置(柜式) |
|
高級電工、電拖實訓考核裝置(柜式) |
|
高性能高級維修維修電工實訓考核裝置 |
維修電工電氣控制及儀表照明電路綜合實訓考核裝置 |
高級維修電工技能實訓考核裝置 |
儀表照明實訓考核裝置 |
高級維修電工實訓考核裝置 |
|
維修電工電氣控制及儀表照明電路綜合實訓考核裝置 |
|
高級技師維修電工實訓考核裝置 |
|
維修電工電氣控制技能實訓考核裝置 |
|
中高級維修電工及技能培訓考核實訓裝置(電工考證實訓設備) |
|
高級電工實訓考核鑒定裝置 |
|
智能型現代電氣控制實訓考核裝置 |
|
高性能初級維修電工及技能培訓考核實訓裝置 |
|
高性能中級維修電工及技能培訓考核實訓裝置 |
|
高性能高級維修電工及技能培訓考核實訓裝置 |
|
電工電子綜合應用創(chuàng )新實訓裝置 |
|
高級電工、電拖、PLC實訓考核裝置 |
|
高性能初、中、高級維修電工技能綜合實訓考核裝置 |
|
電氣照明接線實操考核平臺 |
|
電氣設備安裝調試技能實訓裝置 |
|
自動加工與裝配生產線實訓考核設備 |
|
網孔型萬能電氣控制與及機床電路實訓考核鑒定裝置 |
|
機床電氣技能實訓考核鑒定裝置 |
|
現代電氣控制系統安裝與調試實訓考核裝置 |
|
模電、數電、電力拖動實驗臺 |
|
維修電工實訓考核柜（柜式、雙面型） |
|
雙面網孔板維修電工技能實訓考核裝置 |
|
高級電工電子實驗裝置 |
|
電工電拖實訓平臺 |
|
維修電工電氣控制技能實訓考核裝置 |
|
維修電工通用型實訓考核實訓裝置 |
|
維修電工排故培訓考核裝置 |
|
電工基本技能綜合實訓設備 |
|
維修電工實訓裝置（網孔板單面雙組型） |
|
電工電子技術·電力拖動實訓考核裝置 |
|
通用電工電子電拖（帶直流電機）實驗臺 |
|
電子技術實驗教學平臺 |
|
電子技術綜合實訓考核裝置 |
|
電工電子技術實訓考核裝置 |
|
電工實訓裝置 |
|
電工電子實驗裝置 |
|
電工電子電力拖動實驗裝置 |
|
電工電子電力拖動實驗裝置（帶PLC實驗） |
|
電子產品裝調與智能檢測實訓考核裝置 |
|
電子產品裝調與智能檢測實訓室專業建設方案 |
|
電子產品裝調與人工智能創(chuàng )新考核裝置 |
|
電子工藝實訓考核裝置 |
|
電子工藝綜合實訓裝置 |
|
電子工藝實驗考核裝置 |
|
電工技能及工藝實訓考核裝置（網孔板） |
|
通用電工電子技術及電力拖動實驗臺 |
|
電子產品焊接裝配實訓臺 |
|
中級維修電工實訓臺 |
|
初級維修電工實訓學生臺 |
|
電子實驗室設備 |
|
電工電子綜合實驗平臺 |
|
模電數電技術實驗臺 |
|
電機電力電子與交直流調速實驗臺、電機電力電子與電氣傳動技術實驗裝置
|
|
智能變配電系統實驗開發平臺 |
|
高級維修電工及技師技能實訓考核裝置 |
|
高低壓配電實驗實訓裝置 |
|
低壓供配電技術實訓設備 |
|
低壓配電成套實訓裝置 |
|
低壓配電操作實訓室設備 |
|
工廠供電綜合自動化實訓系統 |
|
工廠供電技術實訓裝置 |
|
35kV變電站及10kV供配電系統倒閘操作屏 |
|
變配電室值班電工技能培訓考核系統 |
|
供配電所實訓裝置 |
|
智能供配電實訓裝置 |
|
變電站綜合自動化實訓系統 |
|
電力系統繼電保護綜合實驗裝置 |
|
電力系統繼電保護與自動化實訓裝置 |
|
電力系統微機線路保護實訓考核裝置 |
|
電力系統繼電保護工培訓考核平臺 |
|
電力系統自動化實訓平臺 |
|
電力系統繼電保護與自動化實訓裝置 |
|
電力系統繼電特性及繼電保護實驗裝置 |
|
電機及自動控制實驗裝置 |
|
高級維修電工實訓設備 |
|
中級維修電工實訓考核裝置 |
|
維修電工中級技能實訓設備 |
|
高性能初級維修電工技能實訓裝置 |
|
電氣安裝與維修實訓考核裝置 |
|
電氣動力設備安裝調試技能實訓裝置 |
|
電工電氣維修實訓臺 |
|
維修電工與PLC實訓考核裝置（雙工位） |
|
電氣系統安裝與調試實訓裝置 |
|
維修電工技能實訓考核臺 |
|
高級技師維修電工實訓裝置 |
|
維修電工技師、高級技師技能實訓考核裝置 |
|
維修電工儀表照明實訓考核裝置 |
|
維修電工電氣控制及儀表照明電路綜合實訓考核裝置 |
|
維修電工電氣控制技能實訓考核裝置 |
|
電工實訓操作實操臺 |
|
安全用電實訓考核裝置 |
|
技術安全檢查實訓裝置 |
|
新能源發電實訓設備 |
|
電工、模電、數電、微機接口及微機應用實驗設備（適用于高校、大專、職業學院）
更多產品＞＞ |
|
電力電子技術及數模電綜合實驗臺 |
|
電工、模電、數電實驗室設備 |
|
模擬 數字電子電路微機接口
微機應用綜合實驗室設備 |
|
信號與系統·控制理論·計算機控制技術實驗臺 |
|
模電、數電、通信原理教學實驗裝置綜合實驗臺 |
|
模電、數電、現代通訊原理實驗室成套設備 |
|
高級模電、數電綜合實驗臺 |
|
模電、數電、高頻電路綜合實驗臺 |
|
模電、數電、自動控制綜合實驗臺 |
|
模電、數電、單片機實驗開發系統綜合實驗臺 |
|
電工實驗室成套設備 |
|
電工實驗臺 |
|
電工、模電、數電、電氣控制綜合實驗室成套設備 |
|
模電.數電實驗臺 |
|
電工、模電、數電實驗臺（三合一） |
|
電工、模電、數電、電氣控制實驗臺(四合一) |
|
電工、模電、數電、電氣控制（帶直流電機）實驗臺（五合一） |
|
電機拖動及電力電子技術創(chuàng )新實驗實訓裝置 |
|
電力電子技術及電氣傳動實訓裝置 |
|
電力電子電氣自動控制技術實訓裝置 |
|
電力電子及交直流調速實驗裝置 |
|
電機及電氣技術實驗裝置 |
|
電力電子實訓裝置 |
|
電力電子技術實驗臺 |
|
電力電子基礎實訓臺 |
|
電力電子技術實訓臺 |
|
電力電子技術實訓裝置 |
|
電力電子及電機拖動綜合實驗裝置 |
|
電力電子技術及電機控制實驗裝置 |
|
電力電子及電氣傳動實訓裝置 |
|
電力電子技術實驗裝置 |
|
電機控制及照明實訓柜 |
|
電力自動化及繼電保護實驗裝置 |
|
DSP原理及電機調速實驗系統 |
|
現代電工技術實訓考核裝置 |
|
現代電力電子技術實驗設備 |
|
電工電子電氣技術實訓裝置 |
|
電機拖動及電氣控制技術實驗裝置 |
|
電機維修及檢測實訓裝置,控制微電機綜合實驗裝置,電機拖動實訓設備 |
|
電機原理及電機拖動實驗系統 |
|
交直流調速實訓裝置 |
|
電機維修及檢測實訓設備 |
|
機電綜實訓PLC考核平臺 |
|
電機拖動實驗臺 |
|
電機及電氣技術實驗裝置 |
|
電氣動力設備安裝調試技能實訓裝置 |
|
電力電子電機拖動綜合實驗臺 |
|
電機控制與調速綜合實訓裝置 |
|
電力電子技術及電機控制實驗裝置 |
|
電工電子綜合應用創(chuàng )新實訓裝置裝置 |
|
電力拖動實訓裝置 |
|
電工電子相關實驗教學設備 |
|
電子裝配實訓臺,電子基本技能實訓設備 |
|
電機及電氣技術實驗裝置 |
|
電力電子技術實訓裝置 |
|
電子技術綜合實訓考核裝置 |
|
電子、單片機技術綜合實訓考核裝置 |
|
電子技術及傳感器綜合實訓裝置 |
|
電子技術綜合實訓平臺 |
|
電子應用技能實訓考核裝置 |
|
電工技術實訓裝置 |
|
電工電子技術實驗臺 |
|
電工、模電、數電、電力拖動（帶直流電機）實驗與實訓考核臺、電工維修實訓設備 更多產品＞＞ |
|
模電、數電實驗與技能實訓考核臺 |
|
電工、模電、數電實驗與技能實訓考核臺 |
|
通用電工、電子、電拖實驗與電工、電子、電拖技能實訓考核實驗室設備 |
|
電工、模電、數電、電力拖動（帶直流電機）實驗與技能實訓考核實驗室設備 |
|
電工、模擬、數字、電力拖動綜合實驗裝置 |
|
電工技能實訓與考核實驗室成套設備 |
|
電工·模電·數電·電拖·單片機·PLC·傳感器技術綜合實訓考核裝置 |
|
電工、模電、數電、電氣控制、PLC可編程控制綜合實驗裝置 |
|
電工、電子、電拖（帶直流電機）實驗與電工、電子、電拖技能實訓考核實驗室設備 |
|
電氣裝配與工藝實訓臺 |
|
網孔型電工電子技能及工藝實訓考核裝置 |
|
網孔型電力拖動（工廠電氣控制）技能及工藝實訓考核裝置 |
|
維修電工儀表照明實訓考核裝置 |
|
初級工實訓臺、中高工實訓臺、高級工實訓臺 |
|
高性能電工電子技術實訓考核裝置 |
|
高性能電工、電子、電力拖動技術實訓考核裝置 |
|
電力拖動工廠電氣控制技能及工藝實訓考核裝置、網孔型電工電子電力拖動變頻調速PLC裝置 |
|
高性能電工電子電拖及自動化技術實訓與考核裝置 |
|
高性能電工技術實訓考核裝置、高性能電工電子技術實訓考核裝置、高性能電工電子電力拖動技術實訓考核裝置 |
|
電子技術綜合實訓考核裝置,電工電子技術實訓考核裝置,電工電子技術·電力拖動實訓考核裝置 |
|
電力拖動·PLC技能實訓裝置、電力拖動技能實訓考核裝置 |
|
單片機實驗箱 |
|
信號與系統/DSP實驗箱 |
|
單片機同步互動實驗系統 |
|
數字、模擬電路同步互動教學系統 |
|
電路分析基礎課程設計實驗室設備 |
|
電路原理與模擬電路綜合實驗箱 |
|
數字電路、EDA技術實驗設計系統 |
|
SAE數電/摸電/EDA綜合實驗系統 |
|
三相電路的實驗箱 |
|
電子測量實驗箱 |
|
電工電路技術實驗箱 |
|
太陽能教學實驗箱 |
|
8086KB微機原理與接口實驗箱 |
|
自控原理及計算機控制技術教學實驗箱 |
|
新型計算機組成原理實驗箱 |
|
計算機組成原理基礎實驗箱 |
|
計算機設計綜合技能試驗箱 |
|
A865微機原理與單片機實驗箱 |
|
微機控制與仿真實驗實訓室 |
|
嵌入式實驗開發系統 |
|
創(chuàng )新型模塊化模擬電路實驗箱 |
|
增強型電子線路綜合實驗箱 |
|
數字電子技術實驗箱 |
|
模擬電子技術實驗箱 |
|
數字電子技術實驗箱,設計型(基礎型) |
|
微機原理與接口技術,計算機控制技術課程 |
|
創(chuàng )新單片機實訓箱 |
|
EDA實驗箱 |
|
EDA實訓室、EDA實驗開發箱 |
|
FPGA教學開發創(chuàng )新平臺 |
|
E207EDA設計技術實驗箱 |
|
E216SOPC系統綜合開發平臺 |
|
超強型計算機組成原理與系統結構實驗箱 |
|
高頻電路實驗箱 |
|
綜合電路原理實驗箱 |
|
電路原理實訓室設備 |
|
EMCU模塊化多CPU創(chuàng )新單片機實訓實驗箱 |
|
單片機嵌入式實驗系統 |
|
新型單片機實驗箱 |
|
8-32位微機原理接口實驗系統 |
|
集成一體化單片機、微機接口綜合實驗箱 |
|
多種單片機、微機接口與組態綜合實驗系統 |
|
51單片機實驗箱 |
|
STM32單片機實驗箱 |
|
單片機與組態綜合實驗系統 |
|
單片機與MCGS組態綜合實驗系統 |
|
單片機、微機原理及接口技術二合一實驗箱 |
|
自控原理實驗箱 |
|
自控計控原理實驗系統 |
|
自控原理與計算機控制實驗箱 |
|
超強型計算機組成原理實驗箱 |
|
計算機組成原理與系統結構實驗箱 |
|
微機原理與接口技術實驗室 |
|
數字模擬電路實驗箱 |
|
模擬電路實驗箱(含信號源） |
|
模擬電路實驗箱 |
|
數字電路實驗箱 |
|
數字模擬電路實驗箱 |
|
數字電路、模擬電路綜合實驗箱 |
|
電工技術實驗箱 |
|
電子技術實驗箱 |
|
電路原理實驗箱、數字電路實驗箱 |
|
模擬電路技術實驗箱、數字電路技術實驗箱、電工技術實驗箱 |
|
電路分析基礎實驗 |
|
電路分析實驗箱、電路原理實驗箱 |
|
運動控制實訓平臺、CPTH超強型計算機組成原理與系統結構實驗儀 |
|
信號與系統實驗平臺 |
|
信號與系統及數字信號處理平臺 |
|
通信教學實驗系統 |
|
移動通信系統 |
|
現代交換系統方案 |
|
數字通信技術實驗系統方案 |
|
通信原理實驗系統方案 |
|
通信與信號處理實驗箱 |
|
通信系統創(chuàng )新實驗平臺 |
|
信號與系統控制理論實驗裝置 |
|
信號與系統綜合實驗箱 |
|
移動通信系統、通信原理實驗平臺 |
|
程控交換綜合實驗箱 |
|
通信系統原理實驗箱 |
|
光纖通信教學實驗系統 |
|
光纖通信綜合實驗箱 |
|
高頻電子線路實驗箱
|
|
通信原理綜合實驗箱 |
|
現代通信技術實驗平臺 |
|
通信原理實驗箱 |
|
PLC可編程控制器實驗箱 |
|
單片機開發實驗箱、萬能單片機實驗開發系統、單片機實驗箱 |
|
交流電路實驗箱 |
|
直流電路實驗箱 |
|
單片機實驗箱 |
|
創(chuàng )新單片機實訓實驗箱 |
|
數字、模擬、電路分析綜合實驗箱 |
|
智能通用電工、電子、電力拖動實驗室設備（適用高校、專科、職業學院、中專、技校、職校 ） |
|
電工、電子、電拖（帶直流電機）技能實訓與考核實驗室設備 |
|
通用電工電子電拖（帶直流電機）實驗臺 |
|
電工電子電拖直流電機實訓臺 |
|
通用型電工電子實驗臺 |
|
電工電子電拖實訓臺 |
|
電力拖動實訓平臺 |
|
電機拖動及控制實訓設備 |
|
電機與拖動實驗室設備及裝置 |
|
通用智能型電子實驗與技能實訓考核臺 |
|
通用智能型電工實驗和電工技能實訓考核臺 |
|
通用電子實驗與電子技能實訓考核實驗室設備 |
|
通用智能型電工、電子、電拖實驗與技能實訓考核臺 |
|
電工、電子、電力拖動（帶直流電機）技能實訓考核臺、維修電工實設備 更多產品＞＞ |
|
電工電子技術實訓裝置 |
|
電工技能實訓考核臺 |
|
電子技能實訓考核臺 |
|
電工、電子技能實訓考核臺 |
|
電工、電子、電力拖動技能實訓考核臺 |
|
電工、電子、電力拖動（帶直流電機）技能實訓考核臺 |
|
電氣控制實訓裝置（單面雙組型） |
|
電氣實驗實訓室,主要服務機械制造自動化、電工維修考核設備 更多產品＞＞ |
|
智能電工技術實驗裝置 |
|
SB-528立式電工實驗臺 |
|
SB-528立式電工、模電、數電實驗臺 |
|
SB-528立式電工、模電、數電、電氣控制實驗臺 |
|
SB-528立式電工、模電、數電、電氣控制（帶直流電機）實驗臺 |
|
SB-528E立式電工·模電·數電·單片機綜合實驗裝置 |
|
立式電工·模電·數電·電氣控制·PLC可編程控制綜合實驗裝置 |
|
智能型電工電子電拖PLC單片機綜合實驗裝置 |
|
電工電子及電力拖動綜合應用創(chuàng )新實訓裝置 |
|
電力拖動（工廠電氣控制）實驗裝置 |
|
高級電工實驗室成套設備（帶功率表、功率因數表） |
|
高級模電、數電實驗室成套設備 |
|
汽車電子技術專業設備
更多產品＞＞ |
|
氫燃料汽車實訓實驗設備
|
|
智能網聯汽車綜合實訓室建設方案
|
|
汽車電磁學原理智能教學平臺 |
|
淺談職業教育新能源汽車汽車維修人才的培養、新能源汽車實訓設備 |
|
新能源電動汽車透明實訓模型《比亞迪》
|
|
新能源汽車與維修專業實訓室建設 |
|
新能源汽車交直流充電樁綜合實訓臺 |
|
充電樁（站）及監控實訓系統、新能源汽車充電樁 |
|
汽車維修人才的培養、汽車教學設備 |
|
卡羅拉14款電器實訓臺 |
|
奇瑞瑞虎8全車電器實訓臺 |
|
邁騰B8汽車電氣系統便攜測量盒組件 |
|
汽車電工電子基礎教學平臺 |
|
汽車電工電子技術綜合應用創(chuàng )新實訓考核裝置 |
|
新能源汽車電工電子基礎教學平臺 |
|
部隊汽車實訓室建設、汽車檢測與維修技術（軍車方向） |
|
部隊汽車實訓設備 |
|
飛輪儲能實驗臺 |
|
現代物流倉儲自動化實驗系統 |
|
立體倉庫實物教學實驗裝置 |
|
新能源汽車電工電子基礎實訓裝置 |
|
交通燈控制教學模型 |
|
汽車電工電子實訓室 |
|
汽車電子實訓裝置、汽車電子實訓室設備 |
|
汽車電磁學基礎實訓裝置 |
|
汽車基礎電路實驗箱 |
|
汽車電子電路實驗箱 |
|
汽車總線技術實訓平臺 |
|
新能源汽車電工電力電子實訓裝置 |
|
電動汽車充電樁系統實訓臺 |
|
燃料電池電動汽車動力系統實驗平臺 |
|
高壓安全實訓臺 |
|
交流充電樁原理實訓臺 |
|
新能源汽車動力電池控制系統教學平臺 |
|
電動汽車電池動力總成及管理系統教學平臺 |
|
純電動整車檢測實訓系統 |
|
新能源汽車檢測與維修實訓考核設備 |
|
新能源汽車電工電子及電機驅動技術教學系統 |
|
ABS/ASR/ESP制動系統實訓臺 |
|
純電動車永磁同步電機解剖展示臺 |
|
電機解剖教學平臺 |
|
電池解剖教學平臺 |
|
純電動汽車電控系統教學平臺 |
|
PEM水電解實驗器 |
|
燃料電池教學實驗平臺 |
|
燃料電池動力系統教學平臺 |
|
柴油機拆裝實訓設備 |
|
新能源高壓器件展示箱 |
|
高壓安全原理教學實驗箱 |
|
農機實訓室建設方案、農業機械實訓室 |
|
農機拆裝實訓設備 |
|
電動車PTC結構解剖實訓臺 |
|
電動車壓縮機結構解剖實訓臺 |
|
新能源汽車電動真空助力制動系統實訓臺 |
|
純電動汽車車身電器實訓臺 |
|
比亞迪秦電動轉向助力EPS實訓臺 |
|
新能源電動車高壓電控總成驅動電機變速箱實訓臺 |
|
純電動汽車動力電池與管理系統實訓臺 |
|
新能源汽車ABS/EBD/BAS糸統實訓臺(比亞迪) |
|
新能源電動車高壓電控總成驅動電機變速箱實訓臺 |
|
新能源車載充電機解剖實訓臺 |
|
新能源比亞迪車載網絡(luò )實訓臺 |
|
交流充電樁模擬實訓裝置 |
|
純電動汽車空調實訓臺 |
|
汽車電子電工實訓考核設備 |
|
邁銳寶XL汽車全車電器實訓臺 |
|
勇士2022汽車動力轉向系統實訓臺 |
|
維柴w615柴油發動機的實訓平臺 |
|
豪沃電路實訓臺 |
|
獵豹全車電器實訓臺 |
|
金龍客車全車電器實訓臺 |
|
全順全車電器實訓臺 |
|
歐曼全車電器實訓臺 |
|
猛士EQ2050全車電器實訓臺 |
|
猛士指揮車汽車電控發動機實訓臺 |
|
東風EQ1118G汽車全車電器實訓裝置 |
|
東風天錦發動機動態實訓平臺（東風天錦EQ4H） |
|
東風天錦發動機解剖實訓臺架 |
|
東風天錦EQ1120GA2底盤實訓臺 |
|
天錦康明斯ISDe2150發動機實訓臺 |
|
天錦康明斯ISDe2150發動機解剖實訓臺 |
|
東風天錦全車電器實訓臺 |
|
東風2050全車電器實訓臺 |
|
陜汽2190N燃油噴射系統實物演示裝置 |
|
SX2190全車電路綜合實訓臺 |
|
SX2150汽車底盤實訓臺 |
|
陜汽2190N全車電器實訓臺 |
|
陜汽2190N離合器工作原理實訓臺 |
|
陜汽2190N全車氣路工作原理圖 |
|
車輛繼電器系統訓練臺 |
|
發動機電子燃油噴射系統 |
|
手動變速器解剖運行臺(解放CA1122) |
|
汽車空調系統實驗臺 |
|
新能源汽車實訓設備、汽車發動機實訓臺 |
|
汽車底盤實訓裝置 |
|
汽車實物解剖模型 |
|
PLC編程控制實訓設備、單片機實驗室、計算機原理實驗室設備、工業自動化實驗臺
更多產品＞＞ |
|
自動控制理論及計算機控制技術實驗裝置 |
|
工業互聯網工程技術實訓設備 |
|
電氣自動化技術考核實訓裝置 |
|
自動控制原理實驗裝置 |
|
創(chuàng )新模塊化自動生產線實訓系統 |
|
PLC設備安裝調試實驗實訓系統 |
|
工業運動控制技術實訓臺 |
|
電氣控制與PLC控制實驗裝置 |
|
電氣控制系統綜合實訓設備 |
|
可編程控制器實訓裝置 |
|
電氣自動控制電路裝調維修考核裝置 |
|
機電一體化與工業網絡(luò )高級應用實訓平臺 |
|
工業控制技術教學與考核平臺 |
|
模塊化柔性生產線實訓系統（八站） |
|
柔性灌裝自動化生產線實訓系統 |
|
MES網絡(luò )型模塊式柔性自動化生產線實訓設備 |
|
運動控制綜合實訓裝置 |
|
六工位PLC可編程控制器實訓臺 |
|
機電一體化綜合創(chuàng )新教學平臺 |
|
機電一體化綜合實訓考核設備 |
|
PLC可編程控制器、觸摸屏、變頻器 伺服控制實訓平臺 |
|
PLC可編程技術綜合實訓裝置 |
|
PLC可編程控制實訓設備 |
|
網絡(luò )型可編程控制器綜合實訓裝置 |
|
可編程控制器S7-1200綜合實訓設備 |
|
網絡(luò )型PLC可編程控制器綜合實訓裝置（ PLC+ 變頻 + 電氣控制 + 觸摸屏） |
|
可編程控制器S7-1500綜合實訓設備 |
|
網絡(luò )型PLC可編程控制器綜合實訓裝置（PLC+變頻+電氣控制+觸摸屏） |
|
西門子1214C網絡(luò )型可編程控制器綜合實訓裝置 |
|
網絡(luò )型PLC可編程控制技術綜合實訓裝置（PLC、變頻器、觸摸屏） |
|
網絡(luò )型PLC實訓裝置,PLC控制+變頻+觸摸屏+步進+伺服 |
|
電氣實訓操作臺（PLC+變頻+電氣控制+觸摸屏） |
|
電氣與PLC可編程控制綜合實訓裝置 |
|
PLC可編程控制器綜合實訓裝置 |
|
可編程控制綜合實訓裝置 |
|
PLC可編程控制器實訓裝置 |
|
PLC可編程控制器實訓裝置 |
|
自動化控制技能實訓臺 |
|
物聯網綜合應用實訓系統 |
|
物聯網工程綜合應用實訓裝置 |
|
物聯網智能家居實訓系統 |
|
PLC實訓臺 |
|
電氣控制PLC實訓臺 |
|
可編程控制器、單片機綜合實訓裝置 |
|
機電一體化實訓平臺 |
|
電氣控制與PLC技術一體化實訓設備 |
|
可編程技術實訓設備 |
|
單片機技術應用實訓考核裝置 |
|
PLC控制技術與組態技術實訓裝置 |
|
單片機技術實訓裝置 |
|
單片機應用創(chuàng )新實驗平臺 |
|
單片機控制功能實訓考核裝置 |
|
單片機技術應用實訓考核裝置 |
|
PLC可編程控制器實驗裝置 |
|
PLC控制及變頻驅動技術教學實訓裝置 |
|
可編程控制器綜合實訓裝置（PLC+變頻+電氣控制+觸摸屏）S7-1200 |
|
PLC綜合控制實訓裝置 |
|
電機裝配與運行檢測實訓平臺 |
|
網絡(luò )型PLC可編程控制器綜合實訓裝置（PLC+變頻+電氣控制+觸摸屏） |
|
網絡(luò )型可編程控制器實驗裝置（三菱） |
|
工業網絡(luò )控制實訓裝置 |
|
工業機械傳動裝調實訓平臺 |
|
工業數字化網絡(luò )綜合實訓平臺 |
|
工業運動控制技術實訓裝置 |
|
工業運動控制技術實訓臺 |
|
立體倉庫實物教學實訓裝置 |
|
單片機控制二維運動實訓設備 |
|
西門子工業控制與PLC綜合實訓平臺 |
|
PLC可編程控制器實驗箱 |
|
可編程控制器（S7-200SMART）實驗室設備 |
|
西門子S7-1500實訓設備,PLC+變頻+電氣控制+觸摸屏 |
|
工業網絡(luò )與組態實訓裝置 |
|
可編程電氣控制綜合實訓裝置 |
|
PLC網絡(luò )綜合實驗平臺 |
|
PLC可編程控制器綜合實訓裝置（歐姆龍） |
|
可編程控制器實訓裝置 |
|
可編程變頻器及電氣控制綜合實訓裝置 |
|
工業自動化通信網絡(luò )實驗平臺 |
|
工業自動化綜合實訓裝置 |
|
工業控制綜合實訓裝置 |
|
工業自動化通信網絡(luò )實驗臺 |
|
可編程控制器自動化教學裝置 |
|
變頻技術實驗設備 |
|
工學結合PLC實訓臺 |
|
(三菱PLC)綜合實訓裝置 |
|
西門子PLC控制綜合實訓裝置 |
|
PLC可編程變頻調速綜合實訓裝置 |
|
PLC單片機變頻調速綜合實訓裝置 |
|
PLC、變頻器、電氣控制、觸摸屏實訓裝置 |
|
cr40plc可編程控制器綜合實訓裝置 |
|
PLC實訓裝置 |
|
SB-PLC2可編程控制實驗裝置 |
|
可編程控制實驗裝置及單片機綜合實驗臺 |
|
可編程控制器、單片機、自動控制原理綜合實驗臺 |
|
PLC試驗臺、PLC實驗實訓考核設備 |
|
PLC變頻器、伺服驅動器、步進電機驅動器實訓裝置 |
|
工業自動化通訊網絡(luò )實訓系統 |
|
網絡(luò )型PLC可編程控制實驗裝置 |
|
PLC可編程控制實訓裝置PLC+電氣控制 |
|
網絡(luò )型PLC可編程控制器綜合實訓裝置 |
|
PLC變頻器觸摸屏培訓設備 |
|
調速PLC可編程控制綜合實訓裝置 |
|
PLC可編程控制器實驗臺（三菱FX3U-48MR、變頻、觸摸屏） |
|
PLC可編程控制器、單片機開發應用及電氣控制綜合實訓裝置 |
|
可編程控制器實訓裝置 |
|
單片機應用綜合實訓平臺 |
|
PLC單片機實訓臺 |
|
單片機控制技術實訓平臺 |
|
單片機可編程控制綜合實驗裝置 |
|
單片機技術開發平臺 |
|
單片機開發綜合實驗裝置 |
|
單片機開發應用技術綜合實驗裝置 |
|
單片機控制技術實訓平臺 |
|
創(chuàng )新型單片機和EDA設計綜合實驗開發裝置 |
|
單片機•CPLD/FPGA開發綜合實驗裝置 |
|
AB自動化控制實訓裝置 |
|
單片機控制功能實訓考核裝置 |
|
單片機開發系統、自動控制原理綜合實驗裝置 |
|
網絡(luò )型可編程控制器（1500 PLC）實驗裝置 |
|
PLC可編程控制器實驗裝置 （PLC+伺服+變頻器+電氣控制+觸摸屏） |
|
工業數字化網絡(luò )綜合實訓平臺 |
|
單片機應用實訓考核裝置 |
|
單片機應用創(chuàng )新實驗平臺 |
|
單片機技術應用實訓考核裝置 |
|
網絡(luò )型可編程控制器（1200 PLC）實驗裝置 |
|
網絡(luò )型PLC可編程控制器、自動控制原理綜合實驗裝置 |
|
PLC單片機變頻器觸摸屏實訓臺 |
|
PLC可編程控制技術綜合實訓裝置（PLC、變頻器） |
|
網絡(luò )型PLC可編程控制/微機接口及微機應用綜合實驗裝置 |
|
網絡(luò )型PLC可編程控制器綜合實訓裝置（PLC+變頻ABB+電氣控制+觸摸屏） |
|
網絡(luò )型PLC可編程控制器綜合實訓裝置（PLC+變頻+電氣控制+觸摸屏） |
|
網絡(luò )型PLC可編程控制器、變頻調速、觸摸屏、電氣控制及單片機實驗開發系統綜合實驗裝置 |
|
網絡(luò )型PLC可編程控制器、變頻調速、觸摸屏、電氣控制及微機接口與微機應用綜合實驗裝置 |
|
可編程控制系統實訓平臺 |
|
PLC實驗實訓臺 |
|
PLC可編程控制實驗及單片機實驗開發系統綜合實驗裝置 |
|
PLC可編程控制系統、單片機實驗開發系統、自動控制原理綜合實驗裝置 |
|
PLC可編程控制系統、微機接口及微機應用綜合實驗裝置 |
|
計算機裝調與維修技能鑒定裝置 |
|
計算機組裝與維護實訓裝置 |
|
信號與系統·控制理論·計算機控制技術實驗臺 |
|
單片機實訓箱、
可編程控制器實驗箱 |
|
工業機器人綜合應用實訓平臺 |
|
工業機器人多功能實訓臺（ABB帶視覺） |
|
工業機器人循環生產線實訓裝備 |
|
工業機器人基礎實訓設備(ABB機器人系統) |
|
工業機器人拆裝與調試實訓臺 |
|
機器人應用實訓室設備 |
|
工業機器人多功能實訓平臺 |
|
工業自動化實訓平臺 |
|
PLC可編程控制器綜合實驗裝置 |
|
數字化工業控制實訓平臺 |
|
工業電氣自動化及電工技能考核實訓平臺 |
|
可編程工業控制實訓平臺 |
|
PLC綜合實訓臺 |
|
三菱FX3G-40MR光機電一體化實訓考核裝置 |
|
西門子S7-1200光機電一體化實訓考核裝置 |
|
PLC可編程控制器綜合實訓裝置 |
|
工業自動化綜合實訓裝置 |
|
工業自動化綜合實訓裝置（PLC+變頻器+觸摸屏+單片機） |
|
工業全數字直流調速系統綜合實訓裝置 |
|
變頻調速系統開發平臺 |
|
變頻器工作原理實訓設備 |
|
變頻調速技術實訓裝置 |
|
交直流調速實訓裝置 |
|
工業電氣綜合實訓裝置 |
|
工業自動化控制一體化實訓室設備 |
|
工業自動化綜合實訓裝置 |
|
工業自動化綜合實訓裝置（PLC+變頻器+觸摸屏+單片機） |
|
工業自動化綜合實訓裝置（西門子） |
|
工業控制創(chuàng )新實訓平臺 |
|
自動化生產線實訓室設備 |
|
工業全數字控制實訓裝置 |
|
工業自動化綜合實驗考核裝置 |
|
工業電氣自動化及電工電子技能考核實訓平臺 |
|
工業運動控制技術實訓臺 |
|
網絡(luò )型plc綜合實驗平臺 |
|
工業控制與plc綜合實訓平臺 |
|
工業自動化網絡(luò )控制平臺 |
|
可編程控制器（西門子）綜合實訓室 |
|
可編程控制器（三菱）綜合實訓室設備 |
