集散型過程控制綜合實驗裝置,過程控制實訓室

SBGK-D型集散型過程控制綜合實驗裝置

一、概述：

集散型過程控制綜合實驗裝置（Process Control System，簡稱PCS），是模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控制，分析過程參數變化特性，研究過程控制規律的教學實驗設備，過程控制綜合實驗裝置選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性?xún)r(jià)比優越。本裝置集合多種控制方式，再現實際工業現場使用的控制手段，并提供用戶更友好的開發接口。

1、功能：

(1)、可滿足"自動調節原理"，"過程控制"，"控制儀表"，"自動檢測技術與傳感器","計算機"及相關課程的教學實驗需求；

(2)、可作為有關企業技術人員、儀表操作人員、系統運行監控人員的實習、培訓實驗設備。

2、技術支持：

公司依托浙江大學強大的技術支持，擁有過程控制實驗裝置的自主開發能力。結合控制領域的新理論、新方法，公司將源源不斷研制和創(chuàng )新實驗設備，開發各種先進控制算法，以適應高校教學實驗改革，滿足現代化教育發展的需要，促進向更高層次發展。

公司倡導誠信服務，竭力做好客戶服務和技術支持工作。通過直觀真實的實驗，使學生全面系統地了解過程控制系統的特性，學習掌握控制系統的設計與實現方法。

二、產品結構與特點：

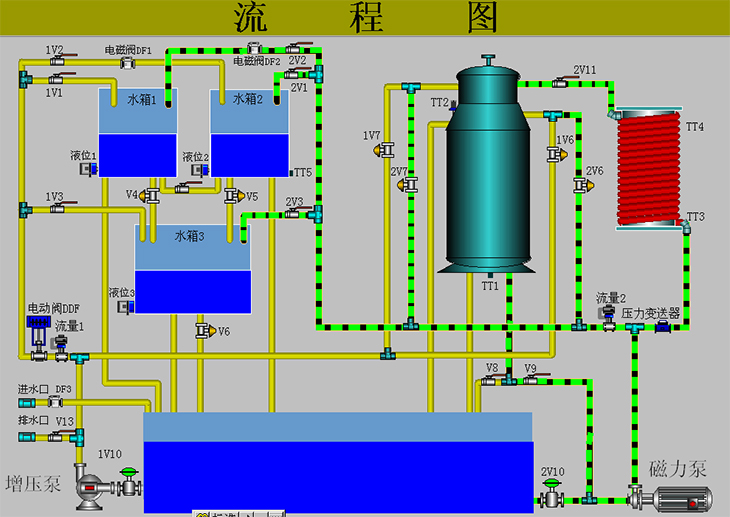

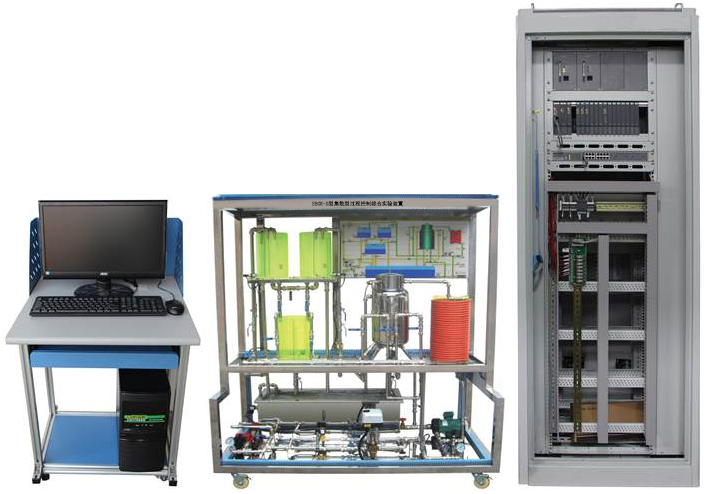

1、外形結構：

2、設備特點：

（1）、三水箱配置；雙路供水系統。

（2）、實驗柜完全敞開設計，內部器件全部可視，有利直觀教學和維護。

（3）、人性化設計，配有儲水箱，進排水自控裝置，減輕實驗人員勞動強度。配有實驗專用線的掛線架，取線掛線方便、整潔、美觀。為實驗文明操作提供條件。

（4）、裝置的儀表、部件均選用現代化技術工業級產品，智能化程度高。精度好，規格多樣。有利直觀教學和拓寬學生工業現場知識。為以后走上社會(huì )打好結實基礎。

（5）、安全度高，系統配有漏電保護，帶保護套的專用實驗電源連線，及溫控箱防止無水加溫自動控制等，力求保護人身、設備安全。

（6）、開放度好，在教師指導下，學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。

（7）鍋爐加熱程控保護系統

A、鍋爐加熱內膽加由水位液位保護裝置，水位不達到一定的高度，控制系統不能控制可控硅調壓器工作。

B、電加熱管電源控制開關采用鑰匙開關，不實驗時，由教師保護放置鑰匙，避免無關人員誤操作。

（8）、電源保護措施

A、加有電流型漏電保護器。

B、三相電源加有保險管，防止斷路。

（9）、電源啟�？刂品绞�；

采用啟停按鈕控制接觸器來控制電源的啟停。

（10）、漏電保護裝置及安全性和安全承諾；

A、各種電源及各種儀表的可靠的保護功能

B、各種電源及各種儀表的強電采用開關控制，學生不自行接線，不存在強弱電混插的問題。

執行機構
名稱	單位	數量	備注		特點
智能電動調節閥	只	1	工作電壓220v交流，控制信號4-20ma。反饋信號4-20ma，位置進度±1%，有OLED大屏顯示。
單相磁力泵	臺	1	無泄漏，低噪音，單相220VAC，90W。		聲音比較小,有利于實驗室保持安靜,工作的穩定性非常好
三相磁力泵	臺	1	無泄漏，低噪音，三相220VAC，90W。
三菱交流變頻控制	臺	1	本系統采用的變頻調速模塊為多功能、緊湊型，具備V/F控制、通用磁通矢量控制、最佳勵磁控制等，運行特性：多段速15速、PID控制、輸出電流檢測、異常時再試功能、零電流檢測；輸出頻率范圍：0.2～400Hz；頻率設定分辨率：0.06Hz/60HZ；頻率精度：最大輸出頻率的±0.1%以?xún)�；控制信號輸入�?span lang="EN-US">4～20mADC或0～5VDC，交流220V變頻輸出用來驅動三相磁力驅動泵。
溫控調壓模塊+散熱器	套	1	全隔離單相交流可控硅調壓模塊；控制信號：4-20mADC。		自行設計性能可靠安全
加熱環	只	1	功率：1800W，220VAC。
傳感變送器
擴散硅壓力（液位）變送器		只	3	選用美國NovaSensor原裝進口的擴散硅隔離探頭。0.5級精度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）。1個非線性水箱		不銹鋼隔離膜片,適用范圍廣,高精度,高溫定性,高可靠性,結構精巧安裝方便,零點漂移小,它的價格是普通的傳感器的兩倍
壓力變送器		只	1	選用美國NovaSensor原裝進口的擴散硅隔離探頭。0.5級精度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼（1Cri18Ni9Ti）。
Pt100溫度傳感器及溫度變送器		套	1	Pt100：A級；溫度變送器：0.5級精度，0-100℃。
渦輪流量計及流量變送器		套	2	（1）量程：選0-1200L/h；（2）輸出信號：4-20mADC；（3）精度：0.5級。		結構小巧精致,安裝方便,精度高

序號	名稱	卡件號	數量	單位
1	機柜（2100×800×600)	XP202X	1	個
2	I/O機籠	XP211	1	個
3	數據轉發卡	XP233	1	塊
4	主控制卡	XP243X	1	塊
5	電源	PW732	1	個
6	電源卡	XP258-2	1	個
7	8路電流信號輸入卡	XP351	2	塊
8	8路模擬量輸出卡	XP372	1	塊
9	16路數字信號輸出卡	XP367	1	塊
10	空卡	XP000	11	塊
11	不冗余端子板	XP520	2	塊
12	16路繼電器輸出端子板	TB367-GPRU	1	塊
13	DI/O端子板轉接模塊	XP529	1	塊
14	中控交換機	SUP-2218	2	套
15	外配電源	PW732	1	個
16	空開	10A	6	個

序號	名稱		型號		數量	單位
1	實時監控		PRO 111		1	套
2	工程師組態軟件		PRO 135		1	套
其它設備
實驗用淡藍色透明有機玻璃水箱		只	3	三個圓型有機玻璃水箱
銹鋼溫控實驗箱		只	1	由加熱箱、冷卻箱、溢流箱、加熱環、Pt100、溫度變送器組成，加熱箱內無水斷電保護裝置，也防止溫度干燒。
不銹鋼儲水箱		只	1	內有獨特的結構設計和不銹鋼過濾網，拆洗方便
儲水箱自動進、排水裝置		套	1	自動進排水減輕實驗老師工作
接觸器		只	4	施耐德（德國）
繼電器		只	4	歐姆龍（日本）
電磁閥		只	4	三力信（國產）
液面探頭		只	2	自制
配有24v直流穩壓電源		只	2	朝陽電源
全部不銹鋼管及配件，增加設備的使用壽命。		套	1	外加工
實驗柜		臺	1	2000mm（高）×1200mm（長）×700mm（寬）；采用全開放式設計，美觀大方，操作維護方便
實驗臺及實驗架		套	1	外加工2000mm（高）×1200mm（長）×700mm（寬）
鍋爐保護系統		套	1	鍋爐加熱防干燒系統
